中冷器端箱流动模拟测试结构件

　　在涡轮增压动力系统的热管理开发环节，中冷器的进出气端箱结构直接决定了整段进气路径的流场均匀性，不少台架测试中出现的换热效率偏差、局部压损超标问题，追根溯源都和端箱内部的气流导向设计不合理有关。这个端箱结构就是专门为流动模拟验证环节开发的测试构件，在做CFD仿真对标、台架流阻测试时，它可以直接对接标准管径的中冷器芯体接口，模拟真实装车状态下的进气入箱路径，避免因为测试接口和实际装车结构差异过大，导致仿真和实测数据出现系统性偏差。

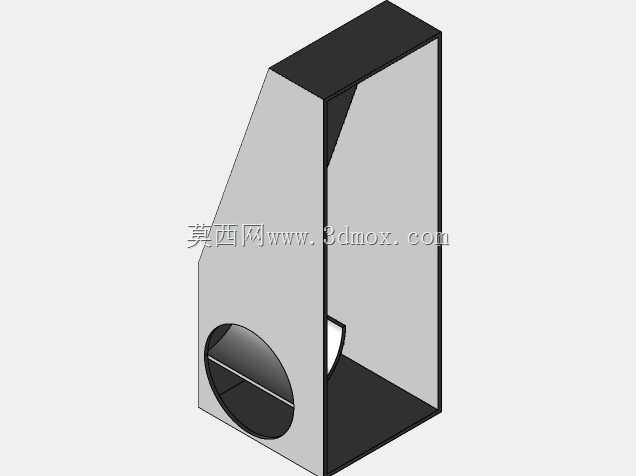

　　从结构设计逻辑来看，这个端箱没有采用常规的等截面方箱结构，侧面做了斜切过渡的型面，核心是为了让从侧部圆形接口进入的气流，能够顺着斜壁面逐步扩散到整个芯体迎风截面，减少直角拐角带来的局部涡流区——很多早期端箱设计直接用直角折弯结构，气流进入箱体后会在拐角处形成大范围的滞止区，靠近拐角的芯体区域通气量不足，整体换热效率会比设计值低10%以上，还会带来额外的流阻损失。圆形接口的位置做了内伸的导流边，不是简单在箱壁上开洞焊接，这个小结构可以打散入口处的高速射流核心，避免高速气流直接冲刷芯体中部区域，让流速在整个芯体截面上的分布偏差控制在工程允许的范围内。

　　在安装边界的设计上，端箱的开口端面保持了完整的平面度，和中冷器芯体的密封边配合时，不需要额外增加调整垫片就能满足密封要求，接口的管径匹配行业通用的中冷器进出气管道尺寸，不管是接台架的测试风管，还是对接实车的硅胶管路，都不需要做额外的转接加工。箱体的壁厚按照常压进气工况的强度要求设计，既不会因为壁厚过薄在测试过程中出现形变，导致流道截面变化影响测试数据，也不会因为壁厚过大增加不必要的重量和加工成本。内部的加强筋只布置在斜壁和箱体顶面的交接位置，没有伸入到主流道区域，避免筋板结构干扰流场分布——不少测试用工装为了提升刚度随意在箱内加筋，最后测出来的流阻数据比真实结构高很多，完全失去了模拟测试的意义。

　　实际使用场景中，这个端箱既可以用在前期开发阶段的CFD仿真验证环节，作为流体域建模的实体参考，也可以直接加工成透明材质的样件，配合PIV粒子成像测速设备，直观观测箱内的气流流动轨迹，找到流场分布不均的具体位置，针对性调整型面曲率。和量产端箱不同的是，这个测试用结构没有集成安装支脚、传感器安装座等附加结构，所有型面都围绕流道优化设计，最大程度排除附加结构对流动测试结果的干扰，在做不同端箱型面的方案对比测试时，只需要调整斜壁的角度、接口的内伸长度，就能快速完成多组方案的变量控制测试，不用每次都重新制作完整的中冷器总成，能大幅缩短前期流道开发的验证周期。

　　在尺寸链的匹配上，端箱的整体高度、宽度和常规乘用车中冷器的芯体端面尺寸完全适配，圆形接口的中心高度和整车布置时的管路走向高度保持一致，测试得到的流阻、流速分布数据可以直接沿用到量产项目的开发中，不需要做额外的尺寸修正。斜壁的倾斜角度是经过多轮仿真迭代确定的，角度过陡会导致气流扩散过快，靠近接口一侧的芯体区域流量过大，角度过缓则会增加箱体的整体长度，占用过多的整车布置空间，最终选定的角度值兼顾了流场均匀性和布置空间的要求，在不增加额外占用空间的前提下，把箱内的局部涡流区控制在最小范围。
