大众车型涡轮增压器连接法兰落水管结构

　　在小排量柴油动力总成的排气后处理系统布置中，涡轮增压器出口与颗粒捕捉器前端落水管的连接段，一直是管路密封与振动解耦的关键节点，尤其是横置布局的动力舱内，排气侧的高温振动、安装公差累积，很容易在连接位置出现漏气、应力集中开裂的问题，这款带法兰的连接结构正是针对这类场景做的适配设计。从实际装车的工况来看，1.6TDI、2.0TDI这类大众旗下的小排量柴油机型，涡轮增压器出口的排气温度在高负荷工况下可突破600摄氏度，同时涡轮本体在高转速下的微幅振动会顺着管路传递，普通的卡箍连接很难同时兼顾密封可靠性与安装容错率，采用一体冲压成型的钢法兰结构，能通过法兰面的整圈压紧力实现端面密封，避免卡箍单点压紧带来的局部密封失效风险。

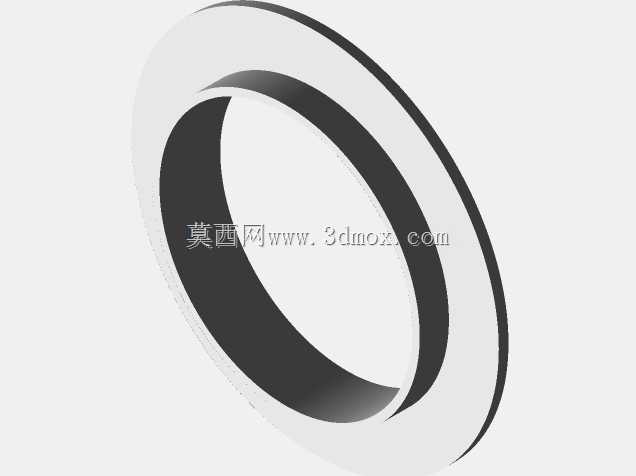

　　设计阶段首先参考了量产车型库存落水管的接口尺寸，没有改动原有落水管的通径规格，法兰本体厚度设定为1.5毫米，这个厚度是经过多轮验证的平衡值：过薄会导致法兰在螺栓压紧时出现翘曲变形，无法保证整圈密封面的平面度，过厚则会增加不必要的重量，同时占用动力舱内有限的布置空间，还会提升材料与冲压加工的成本。法兰的两个关键配合尺寸分别为55毫米与75.5毫米，其中55毫米是与涡轮出口端对接的内圈配合直径，这个尺寸需要和涡轮出口的凸台做小间隙配合，装配时能起到定位导向的作用，避免管路安装时出现偏斜，75.5毫米是法兰密封面的有效外径，这个尺寸刚好匹配原有落水管的密封垫圈规格，不需要重新开发配套的密封件，能直接沿用现有供应链的成熟配件，

　　降低整车的配件管理成本。这款法兰结构同时适配GTC1549VZ型号的涡轮增压器，这类涡轮广泛搭载在Polo等小型车的柴油动力版本上，设计时特意做了接口的通用性处理，不需要针对不同车型的同型号涡轮做单独的结构调整，能覆盖1.2TDI、1.4TDI等同系列小排量机型的安装需求。从结构外形来看，法兰采用一体翻边设计，内圈的翻边段直接插入落水管的内壁，既可以增加法兰与落水管连接段的接触面积，提升焊接或者压装后的连接强度，也能在管路内部形成平滑的过渡面，减少排气气流在变径位置的涡流阻力，降低排气背压对涡轮效率的影响。安装边界上，法兰的外圈没有设置突出的安装耳，整圈的平面结构可以适配不同角度的螺栓布置，

　　在动力舱内不同的安装角度下都能找到合适的紧固位置，不需要为了避让周边的线束、冷却管路特意调整法兰的外形，能大幅提升总装线上的装配效率。实际使用过程中，钢材质的法兰能承受排气侧的高温冲击，不会像铝合金材质那样在长期高温循环下出现蠕变松弛，1.5毫米的厚度也能提供足够的刚性，在车辆长期行驶的振动环境下，不会出现法兰变形导致的密封失效问题，同时法兰与落水管连接后，能分散涡轮端传递过来的振动，减少振动直接传递到后处理段的管路，降低管路吊耳的负载，提升整个排气系统的疲劳寿命。在三维建模过程中，这类法兰结构需要重点保证密封面的平面度公差，建模时要预留出冲压加工的回弹量，同时内圈翻边的圆角要做平滑处理，避免应力集中在翻边根部，导致长期振动下出现开裂问题，配合尺寸的公差设定要兼顾装配便利性与密封要求，内圈配合间隙不能过大，否则会导致定位失效，安装后管路偏斜，也不能过小，否则在零部件存在制造公差时会出现装配困难的问题。
