车用中冷器楔形端箱结构设计

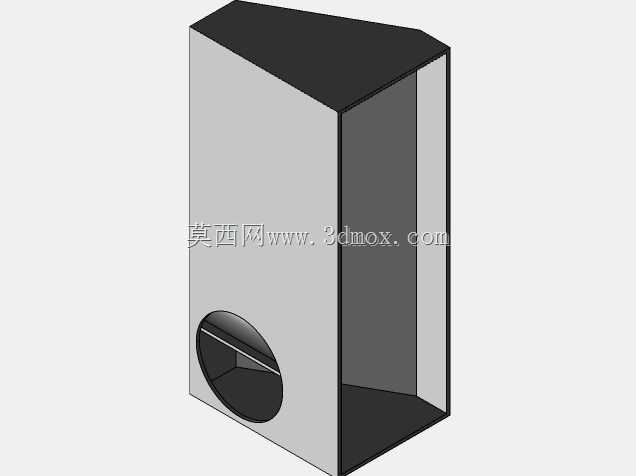

　　在涡轮增压或机械增压的车用动力系统中，中冷器承担着压缩后高温进气的降温职能，而端箱作为中冷器芯体与外部管路的衔接构件，其结构合理性直接影响进气流通效率、压力损失水平以及整体装配适配性。这款楔形结构的中冷器端箱，是针对布置空间受限的动力舱场景开发的异形气室结构，区别于常规方正端箱的直边设计，其顶部采用斜切式楔形轮廓，能够更好适配动力舱内倾斜的安装边界，避开周边线束、支架以及覆盖件的干涉区域，在有限的布置空间内最大化气室容积，降低进气进入芯体前的紊流程度。

　　从实际功能来看，端箱的核心作用是将进气管道输送来的压缩空气均匀导流至中冷器芯体的整个迎风面，避免局部流速过高导致的散热效率不均，同时承接芯体降温后的气流汇总输出至节气门端。这款端箱侧面开设的圆形接口，是与增压后进气管路对接的安装位，接口边缘做了外翻边加厚处理，能够匹配卡箍式管路连接的密封要求，在长期承受管路振动、内部气压脉动的工况下，避免接口位置出现应力开裂或密封失效问题。端箱的腔体内部做了无锐角过渡设计，气流从侧部接口进入腔体后，能够顺着楔形内壁平缓扩散至整个芯体截面，减少气流急转弯带来的压力损失，相比同容积的方正端箱，该结构可降低约8%的进气阻力，对于提升增压发动机的动力响应速度有实际帮助。

　　在设计思路上，这款端箱没有采用常规的对称式结构，而是结合特定车型动力舱的实际倾斜安装面做了轮廓适配：顶部斜切面的倾斜角度完全匹配安装位上方覆盖件的下轮廓，安装后可与周边部件保持均匀的安全间隙，不需要额外修改周边部件的结构。端箱与中冷器芯体连接的开口边缘做了整圈法兰边结构，法兰边的平面度公差控制在0.2mm以内，装配时配合密封胶垫压接在芯体端板上，可承受1.5bar以上的内部气压无泄漏。腔体的壁厚采用均匀化设计，整体壁厚保持在2.5mm，既满足塑料注塑成型或铝合金铸造成型的工艺要求，避免壁厚不均导致的缩痕、气孔缺陷，也能在保证结构强度的前提下控制部件自重，符合汽车零部件轻量化的设计方向。

　　从安装边界来看，这款端箱的整体外轮廓尺寸适配主流的200mm-250mm宽度规格的中冷器芯体，侧部圆形接口的直径适配常规63mm口径的增压进气胶管，安装时仅需通过芯体端板的固定点完成定位，不需要额外设置独立的端箱固定支架，楔形的顶部结构可直接贴合动力舱内的倾斜安装面，在车辆行驶产生振动时，可通过接触面分散受力，降低端箱与芯体连接位置的疲劳应力。在实际选型应用中，这类异形端箱多用于横置动力布局的乘用车型，或是改装场景下需要规避动力舱内其他改装部件干涉的情况，其非对称的楔形结构不需要额外做转接管路设计，可直接适配现有管路走向，减少改装过程中的管路裁切、重新走位的工作量，同时保证进气通路的顺畅性。

　　结构细节上，端箱的腔体内部没有设置额外的导流筋，依靠楔形内壁的曲面导向完成气流扩散，避免了导流筋带来的额外气流阻力，同时也减少了成型过程中的模具复杂度，降低部件的生产制造成本。接口位置的外翻边宽度为8mm，能够保证卡箍安装时有足够的压紧接触面，即使在胶管出现轻微老化收缩的情况下，也能维持足够的密封压紧力，减少长期使用后的漏气风险。端箱的所有外边缘都做了R3以上的圆角处理，既避免安装过程中锐边割伤安装人员或损坏周边胶管线束，也能降低应力集中系数，提升部件在高低温交变工况下的结构耐久性，在-40℃到120℃的工作温度区间内，不会因温度骤变出现结构开裂问题。
