适配大众车型的底部进出气中冷器端箱

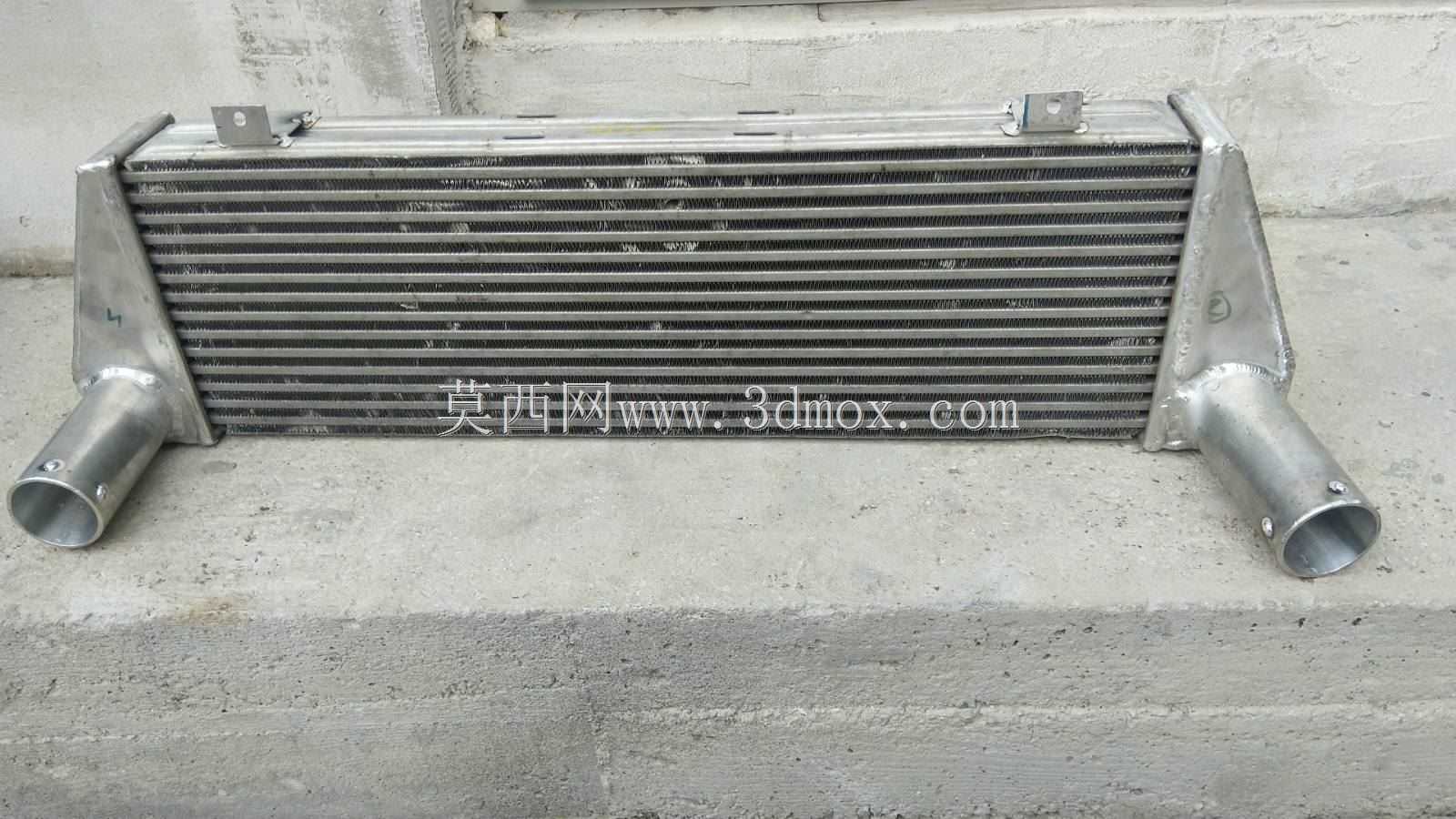

　　在涡轮增压车型的进气系统改装与配套设计中，中冷器端箱作为连接散热芯体与进出气管道的核心结构件，直接决定了增压空气的流动均匀性与压力损失水平，这款针对Sprinter 08开发的端箱结构，核心散热区域高度设定为21厘米，专门适配需要底部布置进出气接口的车型布局，尤其匹配大众系列车型的机舱安装空间，同时也能覆盖同类型布局的梅赛德斯相关车型的改装需求。

　　从实际使用场景来看，这类底部进出气的中冷器布局，多用于机舱纵向空间充裕、横向布置空间受限的车型，能够避开机舱上方的防火墙、雨刮导流机构等干涉部件，同时缩短进出气管道的总长度，减少增压空气的传输迟滞。设计过程中首先明确了流量匹配目标，整套中冷器的额定流量模拟值设定为250m/s，进气侧接口内径设定为60毫米——之所以没有采用市面少见的57毫米规格，是考虑到售后改装市场的通用软管库存情况，60毫米内径的接口能够直接适配绝大多数市售中冷器连接硅胶管，降低用户的配套采购难度，减少改装过程中的管路变径环节，避免额外的流动阻力。

　　出口侧的接口尺寸与进气侧保持一致，但在角度设计上做了针对性调整，没有采用与端箱罐壁呈90度垂直的常规结构，而是匹配大众车型的机舱管路走向设定了专属倾斜角度，安装后不需要额外增加管路转接座，也不需要对原车管路进行大幅度的重新走位引导，就能直接对接原车的节气门端管路，避免了改装后管路出现急弯、折角的问题，减少不必要的紊流产生。进出气接口的中心距经过反复校核，最终确定为80厘米，端箱主体采用2毫米厚度的铝板焊接成型，兼顾结构强度与轻量化要求，整套端箱加核心的总重量控制在402克左右，不会给车头前部增加过多的簧下质量负担。

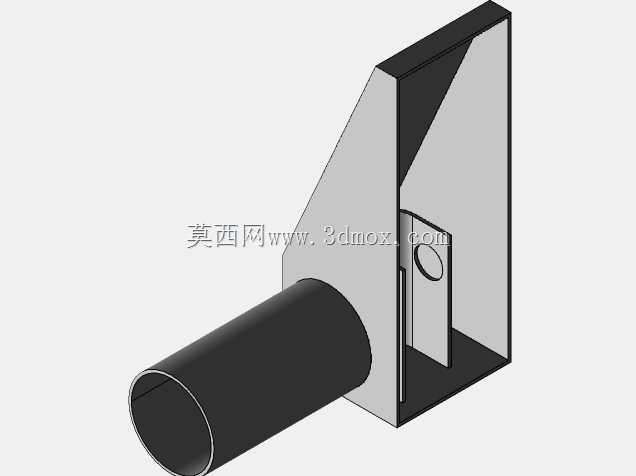

　　在内部流道的设计上，端箱到散热芯体的连接区域做了平滑过渡处理，没有出现直角突变的结构，避免增压空气在端箱内部形成涡流死区，保证进入散热芯体的气流能够均匀覆盖整个芯体截面，提升散热效率。配套的连接管道规格为60毫米×110毫米×2毫米，端箱之间的管道总跨度为81厘米，管道壁厚3毫米、直径58毫米，能够承受增压系统的最大工作压力，不会在高增压工况下出现管道吸瘪、脱开的问题。进气侧的连接管长度设定为115毫米，与端箱接口呈90度布置，方便对接来自涡轮压气机端的管路；出口侧的连接管长度为120毫米，与端箱接口呈67度布置，刚好能够顺着机舱内侧的空隙走向节气门位置，安装后不会与周边的水箱框架、纵梁等部件产生运动干涉。

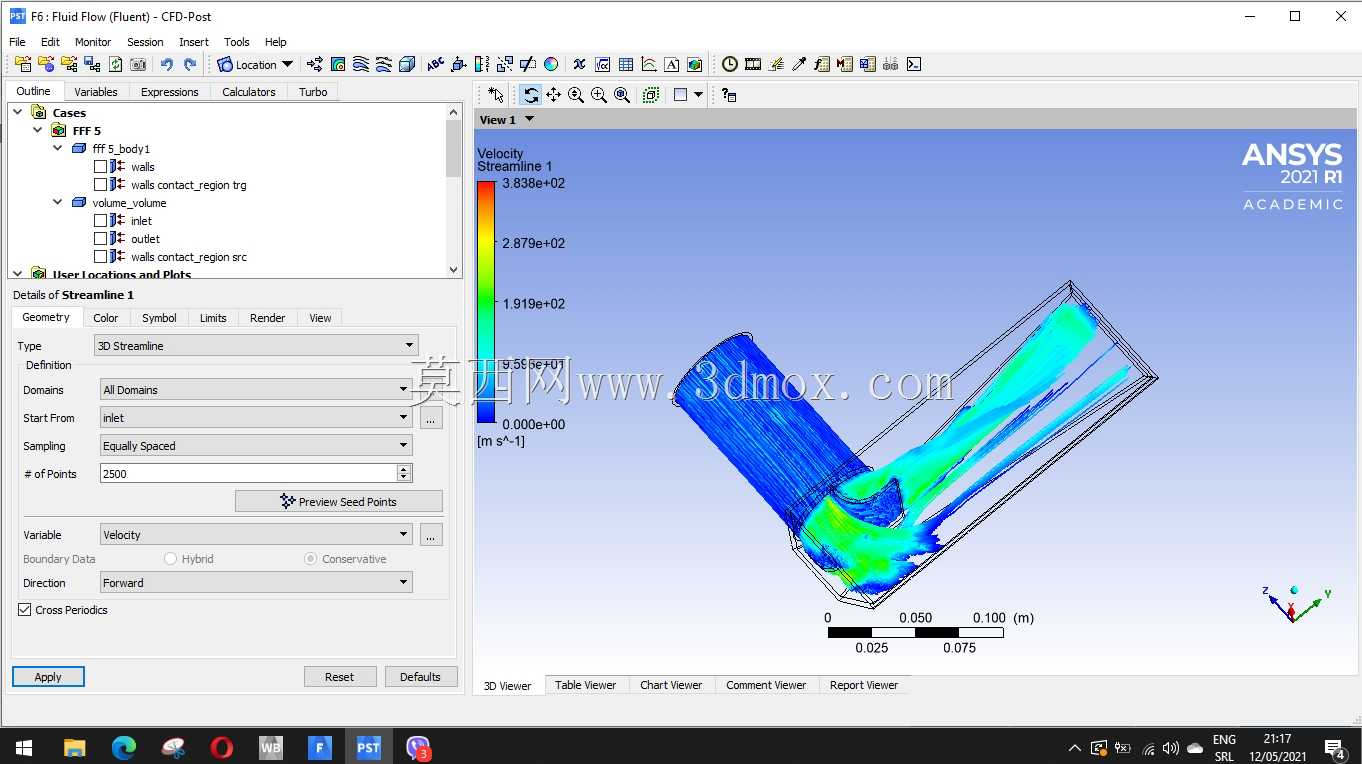

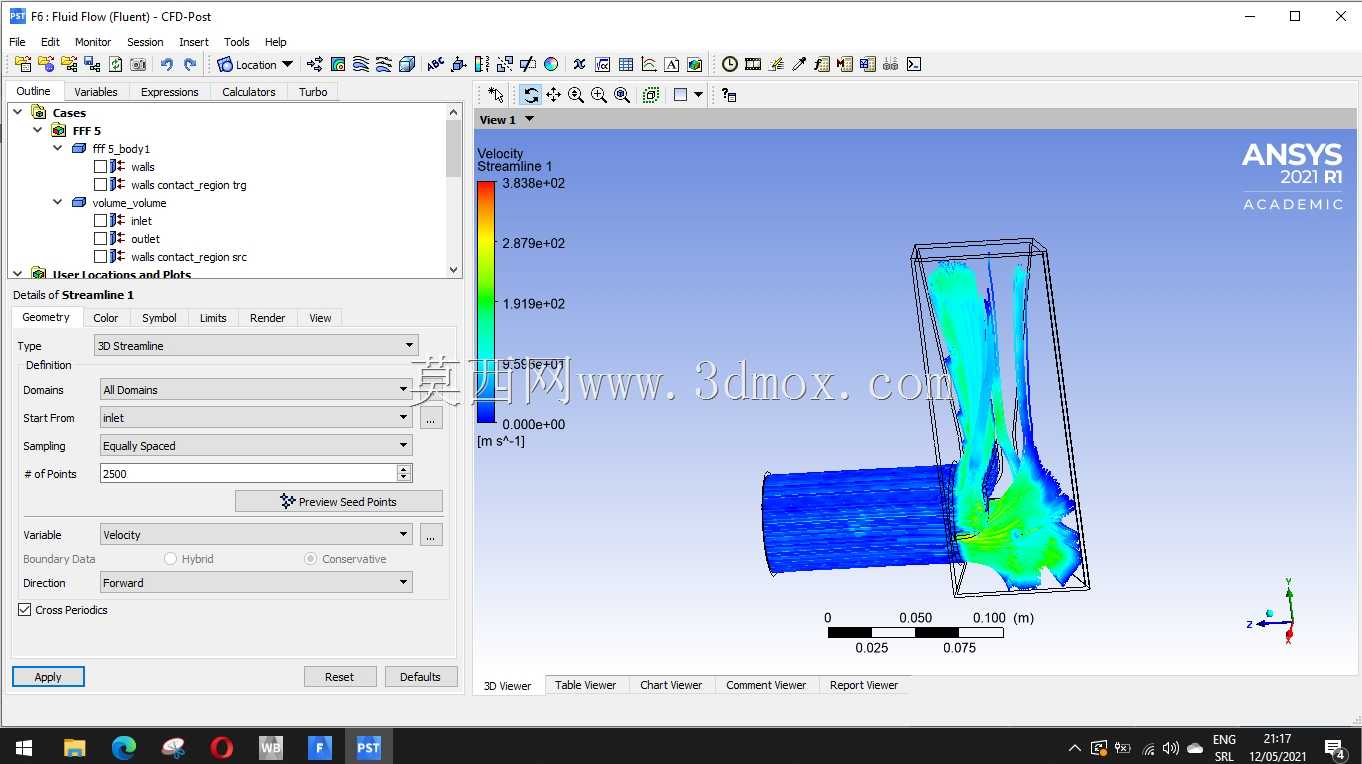

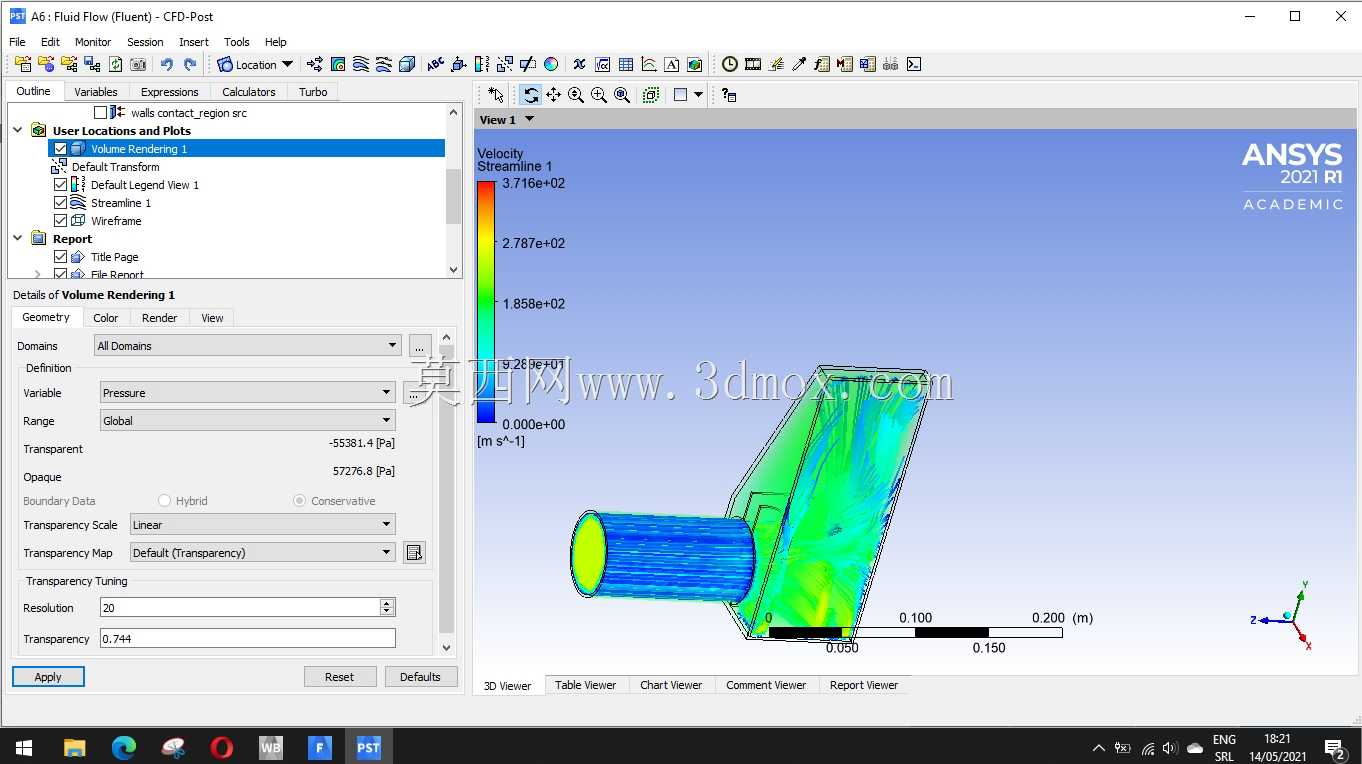

　　做流动模拟验证时，重点关注了端箱内部的流速分布情况，通过调整端箱内部的导流结构，让进入芯体的气流速度差控制在15%以内，避免芯体局部区域流速过高导致散热不充分，或者局部区域流速过低造成散热面积浪费。同时也校核了不同工况下的压力损失，在额定流量下，端箱部分的压力损失不超过2kPa，不会对增压效率造成明显影响。安装固定点的位置也做了适配性设计，端箱上部的固定支架直接对应原车中冷器的安装位，不需要额外打孔制作转接支架，安装时直接对准原车固定点拧紧螺栓即可，降低改装的施工难度。对于改装场景下常见的管路共振问题，接口位置特意做了加强翻边结构，既能够提升软管连接的抱紧力，防止高压力下管路脱开，也能减少接口位置的应力集中，避免长期使用后出现焊缝开裂的问题。
