大众汽车大灯高度调节电机旋钮结构

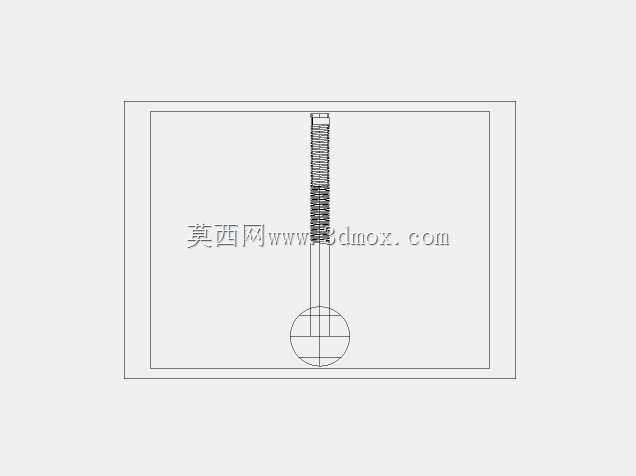

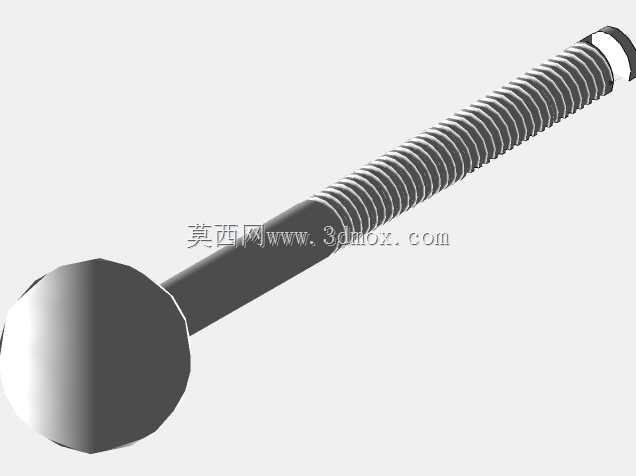

　　在乘用车辆的照明系统适配场景中，大灯照射高度的手动调节功能是兼顾行车安全与对向车辆驾乘体验的重要配置，本次涉及的调节旋钮作为该功能链路里的直接人机交互部件，承担着将驾驶员的手动操作力矩传递至大灯高度调节电机输入端的核心作用，日常使用中驾驶员通过旋转该旋钮，即可触发电动机内部的电位器信号变化，进而驱动大灯调节机构完成照射角度的上下调整，适配不同载重、不同行驶路况下的照明视野需求，避免大灯照射角度过高造成对向车辆炫目，或是角度过低导致近处视野不足的问题。从结构设计逻辑来看，该旋钮整体采用长杆加球形操作端的布局，长杆段作为力矩传递的主体结构，表面设置的细密螺纹结构并非用于紧固件连接，而是用于和安装基座的导向槽配合，

　　在旋钮旋转过程中提供均匀的行程阻尼感，同时螺纹段的导程参数经过匹配，确保旋钮旋转角度与电机输入端的信号变化量形成线性对应关系，避免出现调节虚位、调节行程不均的问题。球形操作端的设计充分考虑了人机工程学需求，圆润的球面轮廓贴合指腹触感，旋转操作时不会出现棱角硌手的问题，同时球形结构的直径经过反复校核，既保证足够的操作力矩力臂，让驾驶员操作时无需施加过大的按压力即可完成旋转，又不会因为尺寸过大占用仪表台过多的布置空间，和周边的灯光控制按键、空调出风口等部件预留足够的安全间隙。在安装边界的尺寸把控上，该旋钮的长杆段长度完全匹配仪表台内饰板到大灯调节电机安装位的距离，安装时杆体穿过内饰板的预留安装孔，末端直接与电机的调节轴对接，

　　无需额外加装转接延长件，减少装配环节的零件数量；杆体的直径与安装孔的配合公差控制在合理范围，既保证安装后杆体不会出现径向晃动，又能让旋转动作顺畅无卡滞。需要注意的是，当前结构中螺纹段的长度尺寸、球体部分的外形尺寸为初步适配参考值，实际量产匹配时需要结合具体车型的仪表台厚度、电机安装位的相对位置、内饰板的造型弧度做进一步的尺寸校核，将未做公差标注的自由尺寸与周边配合件的实际尺寸做逐一比对，确保装配后旋钮的操作端与内饰板表面齐平，不会出现凸起过高或是凹陷过深的问题，同时保证旋钮旋转全行程内不会和周边的线束、内饰加强筋发生运动干涉。从功能特性层面来说，该旋钮作为纯机械传递部件，本身不包含电子元件，依靠结构配合完成操作力矩的传递，

　　可靠性更高，长期使用下不会出现电子触控类部件的误触发、灵敏度下降问题；表面的螺纹结构除了提供导向阻尼之外，还能在装配过程中起到定位作用，确保旋钮安装到位后，初始档位的标识与内饰板上的档位刻度完全对齐，不会出现档位偏移的问题。在实际的整车装配场景中，该旋钮属于内饰装配环节的后期安装部件，在内饰板、大灯调节电机均安装固定完成后，工人从内饰板外侧将旋钮杆体插入安装孔，对准电机轴的卡槽推入即可完成装配，无需额外的紧固件固定，装配效率更高，后期维修更换时也可以直接从外侧拔出旋钮进行替换，无需拆解整个仪表台内饰，大幅降低售后维修的时间成本。
