传感器安装L型带筋固定支架结构

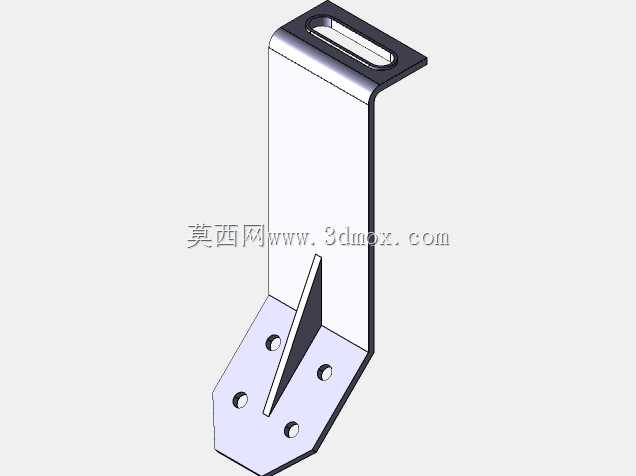

　　这款L型带加强筋的安装载体，主要面向工业现场各类外置式传感器的固定安装需求，在自动化产线、设备状态监测点位、工程机械传感布局场景中应用广泛，能够为光电、接近、振动等多种类型的传感器提供稳定的安装基准，避免设备运行过程中的振动、外力磕碰导致传感器移位，保障检测信号的稳定输出。从结构设计逻辑来看，整体采用折弯成型的L型主体作为承载基础，竖直段与水平段的垂直折弯角度经过公差校核，能够保证安装后传感器的检测面与被测对象保持预设的相对位置，减少现场安装时的角度调整工作量。竖直段顶端开设的长圆孔为安装调节结构，预留了上下方向的位置调整余量，现场安装时可以根据实际检测距离需求，在长孔行程范围内微调传感器的安装高度，无需额外加工安装孔，

　　适配不同的检测间隙要求。水平安装底板上开设的四个圆形通孔，采用对称式布局，孔位间距按照常用的工业安装孔距标准设计，能够适配M4、M5规格的常规安装螺栓，安装时可以通过四个点位的螺栓锁紧，保证底板与安装基面的贴合度，避免长期受振后出现松动偏转。在竖直段与水平底板的折弯内角处，增设了三角形加强筋结构，这一设计主要是为了提升整体支架的结构刚性，因为传感器安装后，竖直段会承受一定的悬臂载荷，尤其是在有持续振动的设备上，无加强筋的折弯支架长期使用容易出现折弯角变形，导致传感器检测角度偏移，三角形加强筋分别与竖直板面、水平底板贴合焊接或一体折弯成型，能够有效分散悬臂载荷，降低折弯处的应力集中，提升整体结构的抗振、抗形变能力。从安装边界来看，

　　竖直段的宽度尺寸控制在常规传感器的安装适配范围内，不会遮挡传感器的检测端面，水平底板的外轮廓做了倒角处理，避免安装时锐边划伤操作人员，整体结构的安装占用空间紧凑，既可以安装在设备的型材立面上，也可以固定在设备平台的水平基面上，适配多种安装基面条件。设计过程中充分考虑了现场安装的容错性，顶端长圆孔的长度覆盖了常用的传感器检测距离调整范围，底板安装孔的孔径预留了螺栓穿入的间隙，即使安装基面的预钻孔位存在小范围的位置偏差，也能顺利完成安装，无需二次扩孔。结构的壁厚选择兼顾了刚性与轻量化需求，既不会因为壁厚过薄导致结构易变形，也不会因为壁厚过大造成材料浪费、整体重量过重，在移动设备上使用时也不会带来过多的额外负载。

　　表面处理可以根据使用场景选择镀锌、喷塑等工艺，适配潮湿、多粉尘等不同的工业现场环境，延长支架的使用寿命。在实际选型使用时，需要确认所安装传感器的安装孔位与竖直段顶端的安装孔匹配，同时核算传感器的重量是否在支架的承载范围内，对于重量较大的工业传感器，该加强筋结构能够提供足够的支撑强度，避免支架下弯变形。安装时先将底板通过四个螺栓初步固定在基面上，调整好整体的安装角度后再锁紧底板螺栓，之后将传感器固定在竖直段顶端的长圆孔处，上下调整到合适的检测位置后锁紧传感器安装螺栓即可完成装配，整个安装过程无需复杂的工装调整，能够有效提升现场施工的效率。
