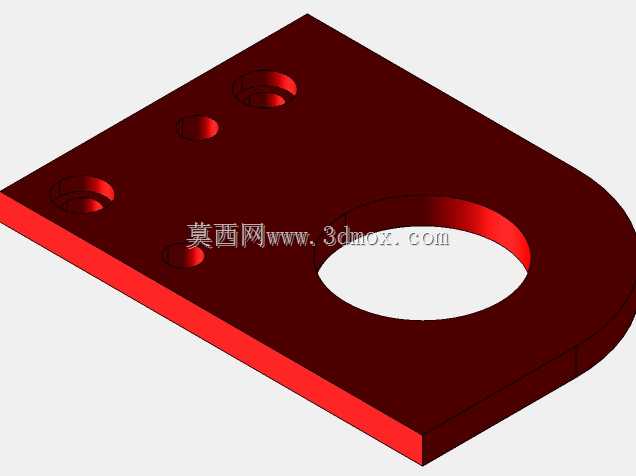

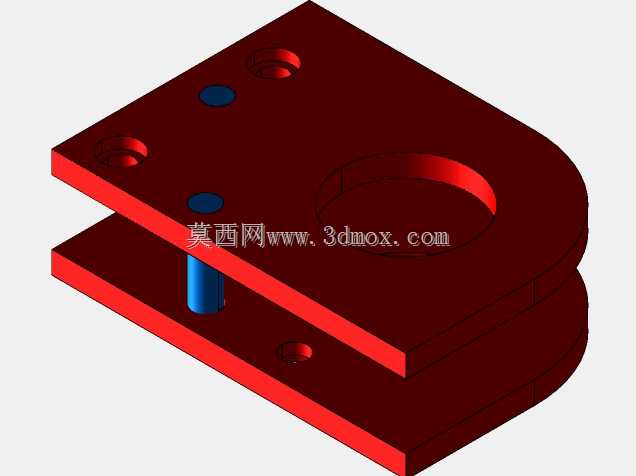

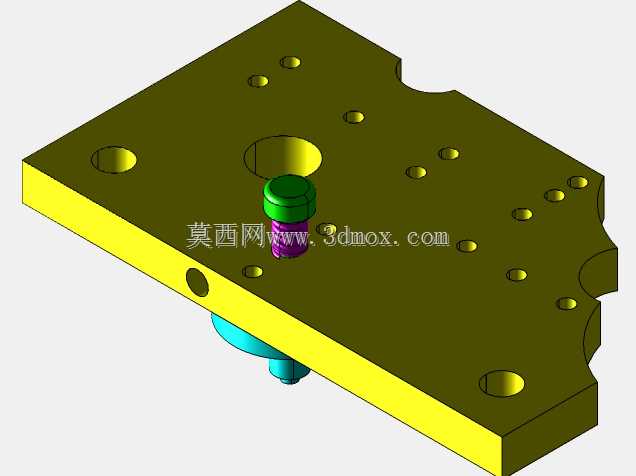

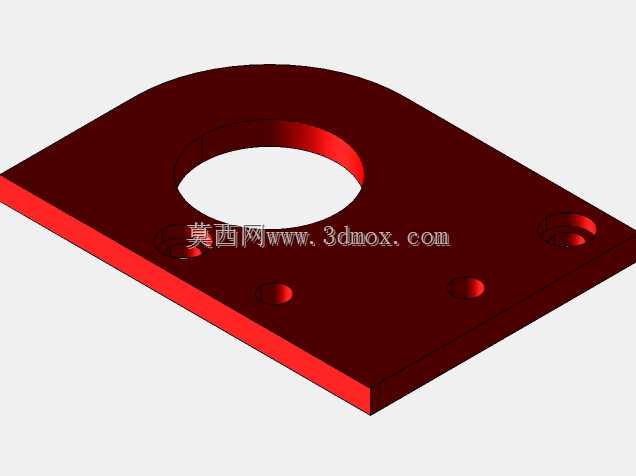

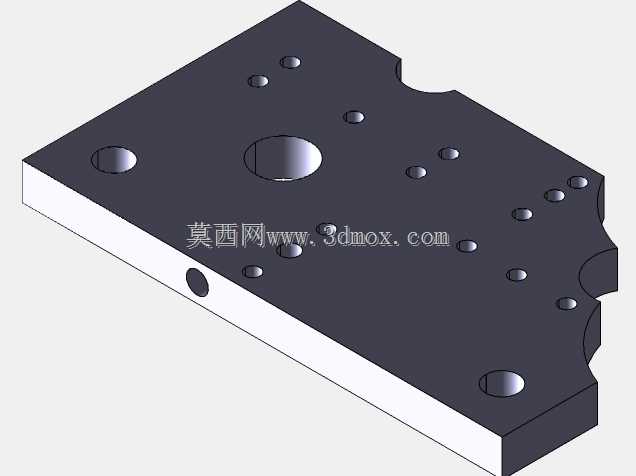

这款蒸汽马达的结构设计,核心围绕小功率蒸汽动力输出场景展开,常见于小型蒸汽动力演示装置、教学实验台、微型蒸汽驱动设备的动力单元搭建,也可作为复古动力装置复刻、小型热能转换实验的核心执行部件。从结构布局来看,整体采用侧置配气块与缸体集成的排布方式,将进气端口、止回结构、缸体端板整合在同一安装基板上,大幅压缩了整机的安装占用空间,基板上预留的定位销孔与安装通孔,可直接适配实验台架、小型设备机架的安装需求,安装边界的孔位公差按照常规机械装配的IT7级精度设定,能保证与标准紧固件、定位销的配合精度,无需额外二次加工即可完成装配。

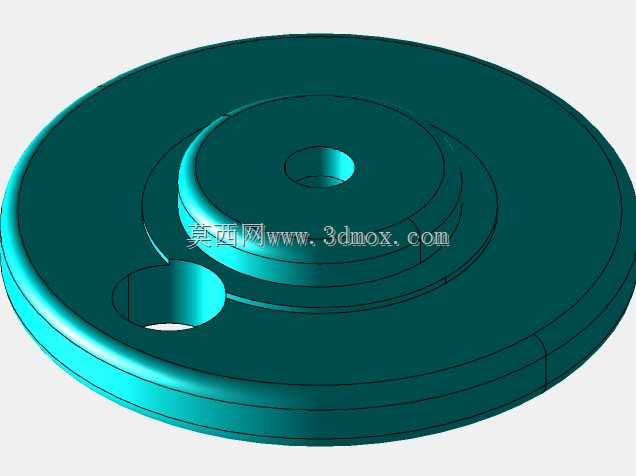

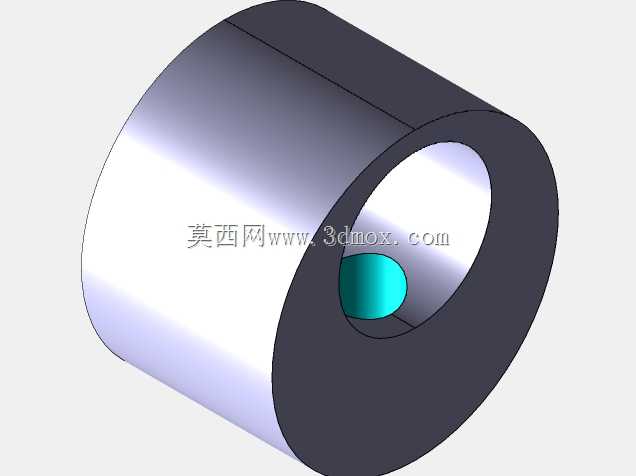

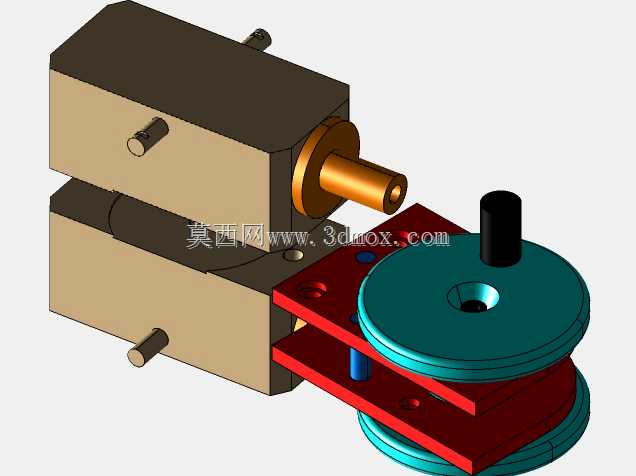

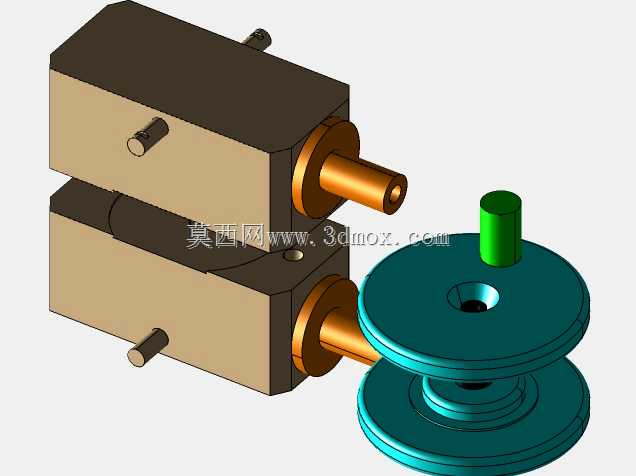

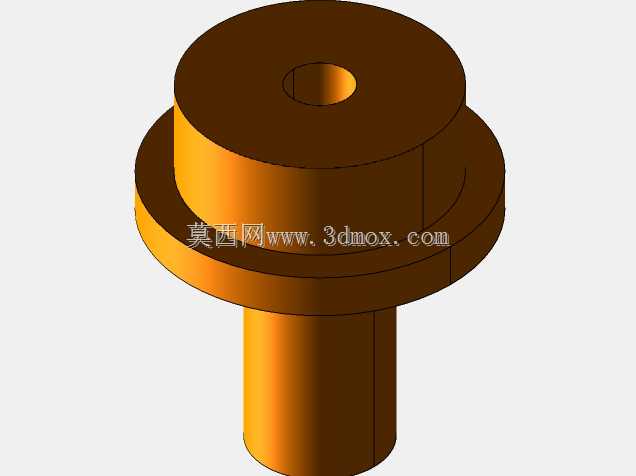

动力转换部分采用单缸曲柄滑块结构,缸体端盖与缸筒采用止口定位方式,保证缸筒轴线与曲柄轴的垂直度,避免活塞运行过程中出现偏磨问题;活塞与输出轴之间通过曲柄连杆组件传递动力,连杆两端的铰接位置预留了衬套安装空间,可根据实际运行工况选配铜基衬套或者滚针轴承,降低铰接位置的磨损速率,延长整机连续运行时长。输出轴端伸出缸体侧盖的位置设计有轴封安装槽,可适配填料密封或者橡胶油封,避免缸体内蒸汽泄漏导致的动力损耗,伸出轴段采用标准直径设计,可直接连接带轮、齿轮等传动件,无需额外加工转接轴结构。

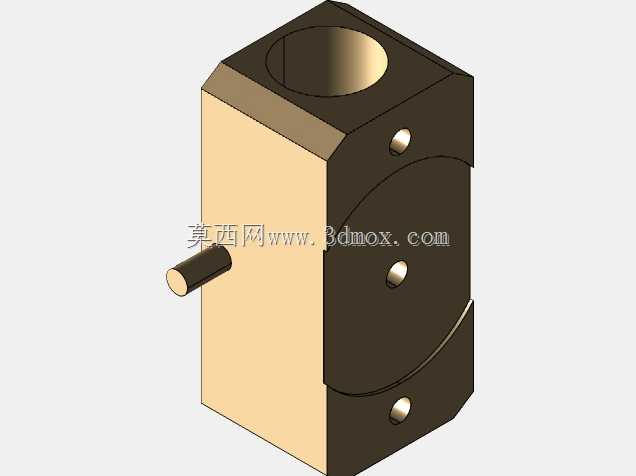

配气系统的设计是这款蒸汽马达的核心特点,侧置的配气块上集成了两个进气止回板结构,通过定位销固定在配气块的端口位置,可根据活塞运行位置自动切换进气通路,控制蒸汽进入缸体的时序,无需额外加装外置配气阀组,简化了整机的外接管路布局。配气块上预留的进气接口采用标准内螺纹设计,可直接连接蒸汽管路的接头,适配常规实验用蒸汽发生器的输出管路规格。

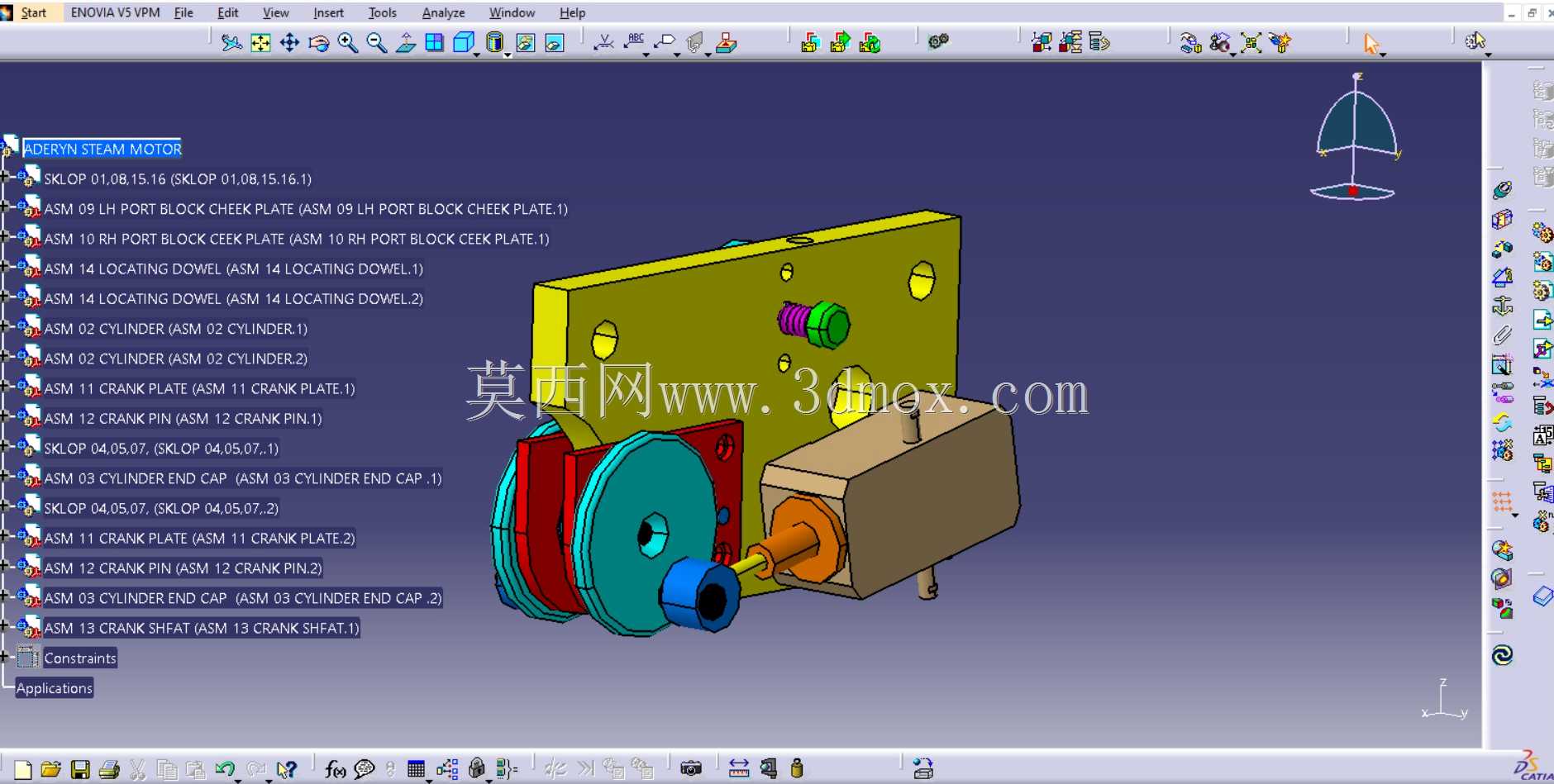

从建模细节来看,所有零件的装配关系都按照实际装配逻辑搭建,定位销、紧固件的位置都与实际加工要求匹配,不存在干涉问题;各运动部件之间预留了合理的运行间隙,活塞与缸筒之间的间隙按照热胀冷缩的工况要求设定,可适配饱和蒸汽的工作温度,避免运行过程中出现卡滞。整机的外形轮廓方正,安装基板的平面度要求在建模时已做基准设定,可保证安装后整机的运行稳定性,输出轴的中心高与安装面的距离按照通用小功率动力装置的安装尺寸设定,可直接替换同规格的其他小型动力单元,适配不同的实验台架或者小型设备的安装需求。
在实际应用中,这款结构可直接用于热能转换相关的教学演示,让学习者直观理解蒸汽动力的转换过程、曲柄连杆机构的运动原理、配气机构的工作逻辑;也可作为小型蒸汽动力装置的核心部件,搭配蒸汽发生器、传动组件搭建完整的动力输出系统,用于小型模型驱动、科普展示等场景。建模过程中对每个零件的工艺性都做了考量,比如基板的安装孔采用通孔设计,适合常规的铣削、钻削加工;缸筒、端盖等回转类零件适合车削加工,不存在难以加工的异形结构,可直接按照数模输出工程图进行加工制作,加工完成后按照数模的装配关系即可完成整机装配,无需反复修配。
