3D打印用多功能可拓展刀架结构设计

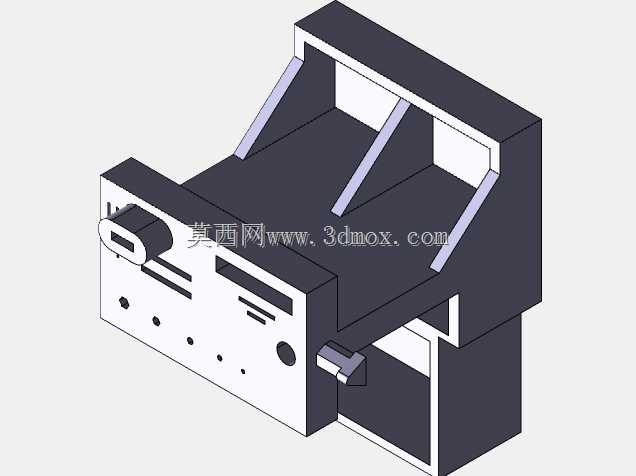

　　在桌面级FDM3D打印的日常作业场景里，工具零散摆放一直是影响操作效率的常见问题，换料、调平、更换喷嘴、清理堵头时，经常需要反复翻找内六角扳手、喷嘴清理针、备用打印头、紧固螺钉螺母等零散配件，这款刀架的设计初衷就是解决桌面3D打印工位的工具规整问题，同时兼顾拓展使用的可能性。从结构布局来看，主体采用框架式槽型设计，上部的开放式大槽位预留了足够的放置空间，可容纳不同长度的铲刀、镊子等长柄打印操作工具，槽壁设置的加强筋结构既提升了整体框架的抗形变能力，也能对放置的长柄工具起到侧向限位作用，避免工具倾倒滑落。正面的面板区域做了多规格的开孔设计，不同孔径的圆孔对应不同直径的常用工具，小直径孔可放置喷嘴清理针、微型内六角扳手，

　　稍大的孔位可放置备用喷嘴、扎带等小尺寸配件，长条形开槽则适配刮刀、卡尺等扁平工具的插放，所有开孔的位置都经过人机操作角度考量，工具插放后露出的长度刚好适合单手抽取，不需要额外调整握持姿势。设计时专门预留了附件拓展的安装位，面板侧面的凸台结构可加装可移动刻度刀架组件，这个组件带有滑动导向结构，可根据使用需求调整伸出长度，刻度标识能辅助操作人员快速测量耗材直径、喷嘴高度等常用参数，不需要额外单独取用卡尺，减少操作过程中的工具切换频次。考虑到3D打印工位经常会有螺钉、螺母等零散紧固件的临时放置需求，刀架下部的封闭腔体可作为临时储物空间，存放不同规格的喉管、固定螺丝、PTFE管接头等易丢小配件，避免小零件滚落丢失。从安装边界来看，

　　这款刀架的整体外形适配大多数桌面级3D打印机的侧边框架安装尺寸，背部预留的固定孔位可通过扎带或者螺丝直接固定在铝型材框架上，不需要额外改造打印机原有结构，也可直接放置在工作台面使用，底部的接触面做了防滑处理，放置时不会因为抽取工具产生滑移。结构设计上做了无支撑优化，所有悬空角度都控制在FDM打印可自支撑的范围内，用户自行打印时不需要添加额外支撑结构，减少后期支撑拆除的工作量，壁厚设置为2mm，既保证了整体结构的强度，放置常用工具不会产生形变，也不会因为壁厚过大导致打印时间过长、耗材浪费。除了3D打印工位使用之外，这个刀架的结构也可拓展用于其他手工操作工位，比如电子焊接工位放置烙铁、镊子、焊锡丝，模型制作工位放置刻刀、砂纸、

　　打磨头等工具，只需要根据放置工具的尺寸调整对应开孔的直径即可，整体结构的模块化程度较高，用户可根据自身使用需求对各个槽位、开孔进行二次修改，适配不同的工具收纳需求。在细节处理上，所有开孔的边缘都做了圆角过渡，避免取放工具时划伤手部，也能减少工具表面的涂层被棱角刮蹭掉漆的问题，加强筋的位置设置在槽体的受力集中区域，长期放置较重的工具也不会出现槽体开裂的情况，可移动刻度组件的滑动阻尼经过调整，既可以顺畅滑动调整位置，也不会因为自重产生滑落，刻度标识采用嵌入式设计，打印时可通过换色实现标识的清晰呈现，不会因为长期摩擦导致刻度磨损消失。
