传感器配套用筒式电源接线壳体结构

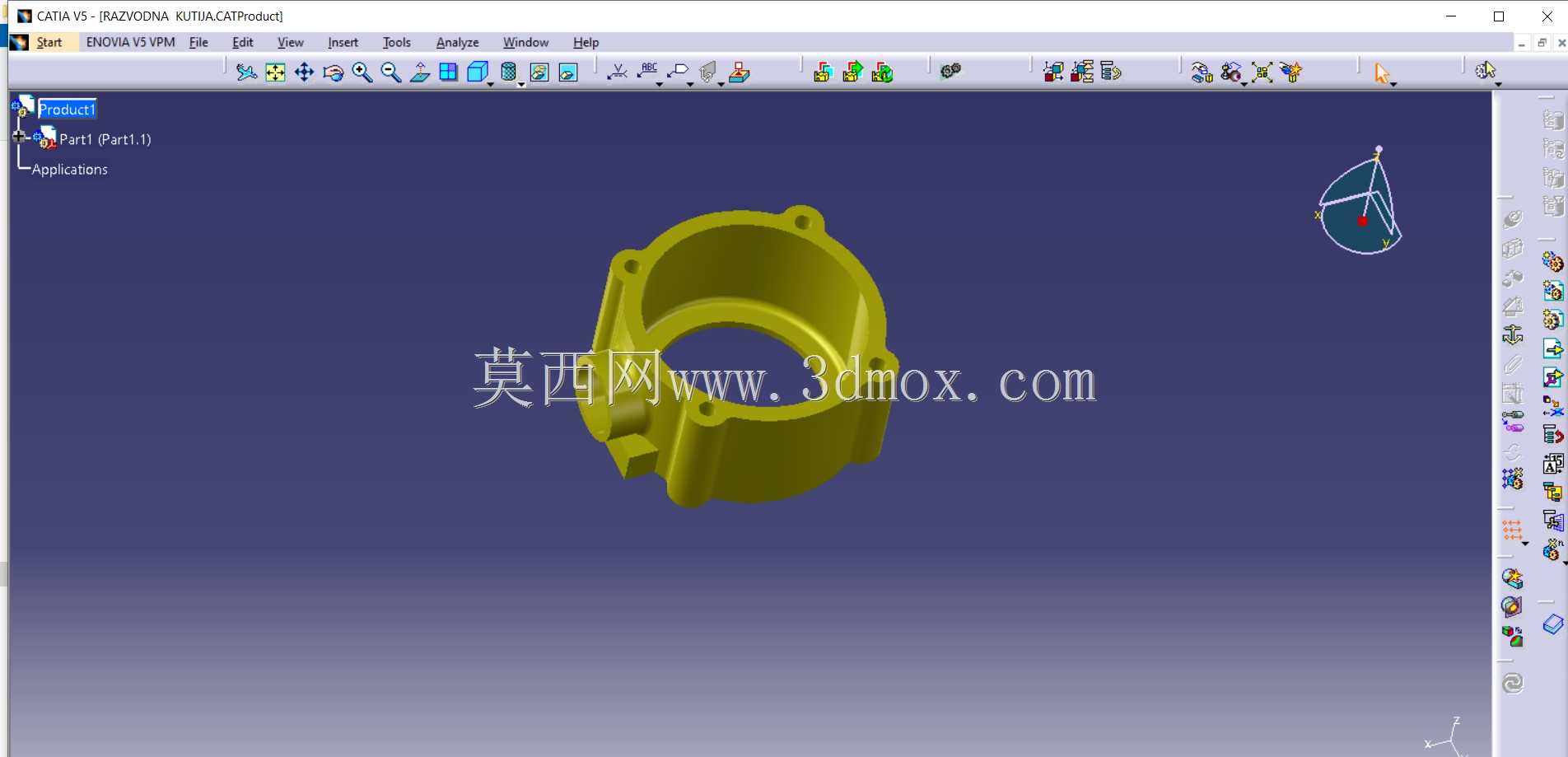

　　在工业传感检测场景里，这类筒式接线壳体是传感器配套电气连接环节的核心防护部件，常见于户外工况的压力、位移、温湿度类传感器安装场景，用来承载内部接线端子、转接电路板，同时隔绝外界粉尘、水汽、切削液飞溅对电气连接点的侵蚀，避免接线松动、氧化短路引发的传感信号中断问题。从结构设计逻辑来看，整体采用带侧开口的筒型主体，侧壁预留的圆形开口是线缆穿入的通道，端口处的凸缘带安装孔位，用来和传感器主体端盖配合锁紧，安装时不需要额外做转接支架，直接通过凸缘上的均布孔位穿入紧固件即可完成固定，安装边界和传感器端部的安装止口完全匹配，能保证装配后结合面无缝隙，满足常规工业场景的IP防护要求。设计时首先考虑的是内部走线空间，

　　筒体内腔的直径要能容纳至少3组接线端子的排布，同时预留出接线后线缆弯曲的余量，避免线缆硬折导致的线芯断裂；侧壁的穿线孔位置做了加厚处理，后续装配时可以在孔位加装防水格兰头，进一步提升进线处的密封性能。筒身外侧的几处凸起筋条并非装饰结构，一方面是增加壳体的结构强度，在受到轻微外力碰撞时不会出现筒身变形挤压内部接线的情况，另一方面筋条的位置刚好对应内部端子的安装柱位置，注塑或者机加工时可以减少壁厚不均带来的变形问题，保证安装柱的位置精度，让端子排装配后不会出现偏移。从安装适配性来看，这类壳体的轴向长度控制在适配常规传感器接线腔的尺寸范围内，不会因为壳体过长导致传感器整体安装尺寸超差，也不会因为内腔过浅导致接线后线缆挤压端盖；

　　凸缘上的安装孔采用等角度均布设计，不管是水平安装还是垂直安装的传感器，都能适配对应的安装角度，不需要调整孔位方向。实际工况应用中，这类接线壳体除了防护接线点，还能起到电磁屏蔽的辅助作用，如果采用金属材质加工，筒身闭合后可以对内部的弱电线缆形成屏蔽层，减少工业现场变频器、动力线缆带来的电磁干扰，保证传感器输出信号的稳定性。设计建模时要重点关注几个配合尺寸：一是凸缘止口和传感器端盖的配合公差，间隙过大会导致密封失效，间隙过小会造成装配困难，常规采用基孔制的小间隙配合；二是侧壁穿线孔的位置度，要保证和内部端子排的进线位置对齐，避免线缆穿入后出现斜向拉扯端子的情况；三是筒身内壁的脱模斜度，如果采用注塑工艺生产，

　　斜度控制在合理范围内既能方便脱模，也不会影响内部端子的安装固定。另外，壳体的边角位置都做了圆角过渡，避免安装时锐边划伤操作人员的手部，也能减少应力集中，在温度变化较大的工况下，不会因为边角应力集中出现壳体开裂的问题。这类结构的接线件相比方形接线盒，在圆形传感器的配套场景里适配性更强，不需要额外做方形转圆形的转接结构，能减少整体的装配零件数量，降低现场安装的复杂度，同时筒型结构的抗挤压能力更强，在有轻微磕碰的设备旁安装时，不容易出现壳体破损的情况。
