VF-14-40T立式数控加工中心整机结构

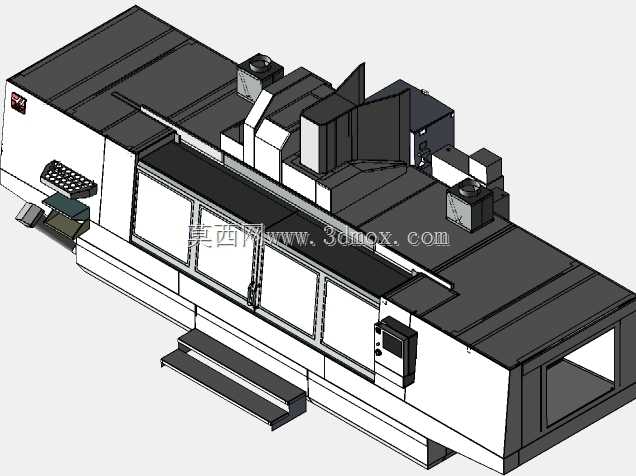

　　这款VF-14-40T对应的立式加工中心整机三维结构，在建模阶段完全围绕实际机加工车间的落地使用场景搭建，没有做脱离生产实际的简化处理。从车间布局的角度看，这类长行程立式加工中心多用于中小型模具钢件、长条形铝合金结构件的铣削、钻镗、攻丝工序，常见于汽车零部件配套加工厂、模具制造车间、通用机械零件加工工段，可一次装夹完成多工序连续加工，减少工件周转装夹的累计误差。

　　建模过程中优先还原了整机的安装边界尺寸，床身底座采用整体式铸铁支撑结构设计，底部预留了二次灌浆的安装垫铁位置，对应车间地坪的承重要求可直接匹配常规重型设备的基础施工参数，整机横向行程覆盖长尺寸工件的加工范围，操作侧设置了两级踏步台阶，台阶高度差控制在180mm以内，符合操作人员上下操作的人机工程要求，避免长期操作的疲劳感。

　　从功能结构的还原度来看，模型完整呈现了三轴传动区域的防护结构，X轴方向的全行程不锈钢伸缩防护罩完全覆盖导轨与丝杠传动副，可阻挡加工过程中飞溅的切屑、切削液进入传动部件，延长核心传动件的使用寿命；主轴箱区域的Z轴防护采用叠层式钣金结构，随主轴上下进给动作同步伸缩，不会出现防护干涉的问题。顶部的刀库结构采用后置式布局，换刀动作路径避开操作侧的人员活动区域，换刀过程中不会与工件、夹具发生碰撞，刀库外侧设置了独立的防护外罩，可减少车间粉尘、油雾进入刀库内部造成的卡刀故障。

　　操作面板的安装位置采用可旋转悬臂结构，操作人员可根据自身站位、工件装夹位置调整面板朝向，无需刻意侧身操作设备；电气柜布置在机床非操作侧的后部，柜内预留了驱动器、IO模块的安装空间，柜体与床身的连接位置设置了密封胶条安装槽，可满足车间常规的油雾、粉尘防护要求。切削液水箱集成在床身底座的下部空间，水箱内部预留了过滤网、沉淀仓的分隔结构，回液口位置对应排屑机的输出端，可实现切屑与切削液的初步分离，减少切削液泵的堵塞概率。

　　整机的外钣金结构采用分块式建模思路，每一块钣金护板都预留了螺栓连接的安装孔位，对应实际生产中的装配工艺，护板之间的拼接缝隙控制在均匀的3mm间隙，既满足外观的平整性要求，也预留了钣金加工的公差补偿空间，不会出现现场装配时护板干涉无法安装的问题。顶部的排屑结构采用螺旋排屑器的安装预留位，排屑出口延伸至机床侧部，可直接对接车间的集屑车，无需人工频繁清理机床内部的积屑。

　　从设备选型参考的角度，这个模型可直接用于车间新设备进场的布局规划，通过导入车间整体布局模型，可提前核验设备与周边立柱、其他设备、物流通道的安全距离，确认操作空间是否满足人员上下工件、更换刀具、日常维护的需求；也可作为机床改造、附加自动化上下料机构对接的基础模型，提前模拟机械手与机床门、主轴位置的对接行程，避免现场改造时出现尺寸干涉问题。建模时所有的安装面、连接孔位都按照实际装配关系做了配合约束，没有出现面体重叠、装配错位的问题，结构件的壁厚、加强筋位置都参考了同类型量产设备的实际参数，没有做不符合工艺要求的薄壁或者无加强结构，完全可以作为结构设计、设备布局、教学演示的参考模型使用。
