工业检测用卡扣式传感安装固定组件

　　在工业自动化产线的工位检测、设备状态监测场景里，这类卡扣式传感固定组件是传感单元可靠安装的核心配套结构，很多一线结构工程师在做检测工位改造时，都会优先选用这类快装式固定结构，替代传统的螺栓打孔安装方案，能大幅压缩现场安装调试的工时。从实际使用场景来看，这类组件主要适配光电类、接近类传感元件的安装固定，常见于3C电子组装线的工件到位检测、包装机械的物料计数检测、物流输送线的货品位置核验等工位，相比传统的L型安装支架，它自带的卡扣锁紧结构不需要额外配备安装螺栓，直接卡接在型材导轨或者设备预设的安装槽内就能完成固定，后期调整传感位置时也不需要反复拆装螺栓，只需要拨开锁紧卡扣就能滑动调整位置，适配产线换型时的检测点位快速调整需求。

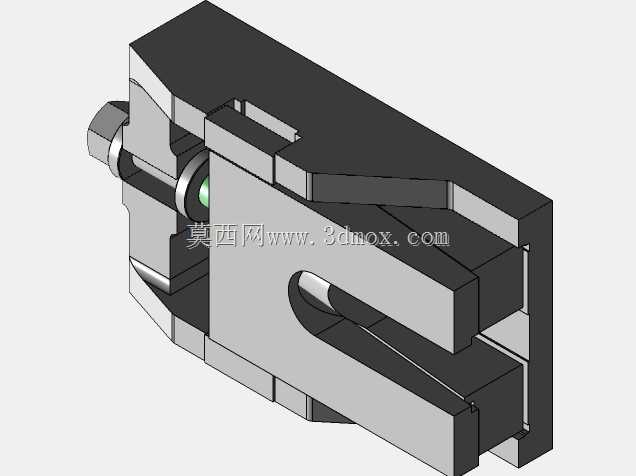

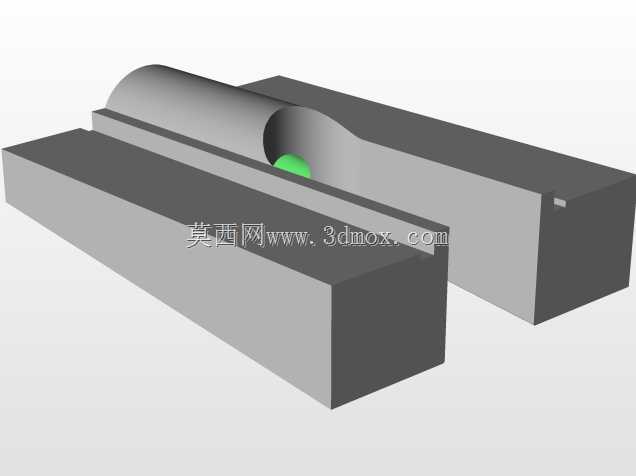

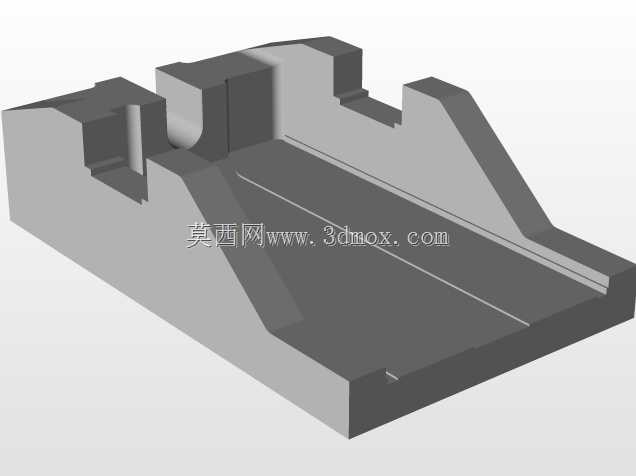

　　从结构设计思路来看，整个组件采用分体式拼合结构，主体基座采用高刚性工程塑料材质做主体框架，内嵌金属锁紧销与弹性顶珠，兼顾结构轻量化与锁紧可靠性。基座上预留的传感安装孔做了公差带优化，孔位公差控制在H7级别，既能保证传感元件顺利装入，又能避免间隙过大导致的传感位置偏移，孔侧的紧定螺钉孔采用M3标准螺纹，装入紧定螺钉后可以牢牢固定传感元件，避免设备运行过程中的振动导致传感元件移位，影响检测精度。组件侧面的导向滑槽做了倒角导向处理，和标准工业铝型材的导轨槽配合时，能实现顺畅滑入，不会出现卡滞问题，滑槽内侧的防滑齿纹在锁紧状态下可以和型材槽壁紧密咬合，即使在设备持续振动的工况下也不会出现位置滑移。

　　从外形尺寸与安装边界来看，整个组件的整体轮廓控制在紧凑尺寸范围内，宽度适配20系列标准工业铝型材的安装槽，安装后突出型材表面的高度不超过30mm，不会和产线上运行的工件、工装夹具产生运动干涉，适合在安装空间局促的紧凑化工位使用。组件的锁紧触发端做了圆弧过渡处理，操作人员手动拨动锁紧卡扣时不会划伤手部，卡扣的解锁行程控制在5mm，只需要很小的拨动力就能完成解锁操作，同时锁紧状态下的自锁结构可以避免设备运行过程中误触解锁，保证安装可靠性。组件内部预留的走线槽可以让传感元件的线缆从组件内部穿出，避免线缆外露被工件剐蹭拉扯，提升布线整洁度的同时也降低了线缆损坏的概率。

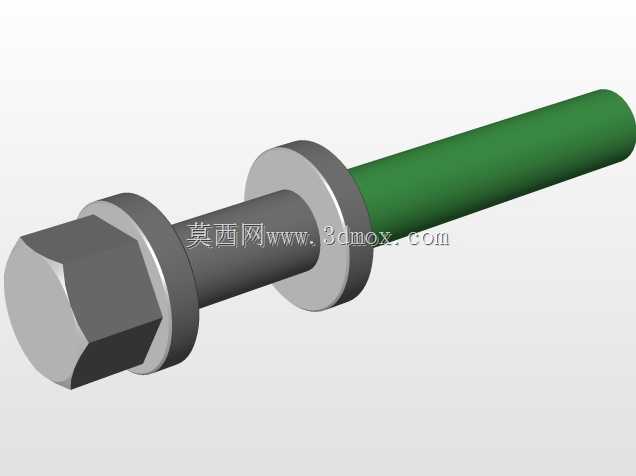

　　在实际选型适配时，这类固定组件可以适配外径12mm、18mm的标准圆柱型传感元件，也可以通过更换内嵌的橡胶衬套适配更小直径的传感单元，通用性较强。结构设计时充分考虑了不同工况的使用需求，金属锁紧销采用不锈钢材质，在潮湿、多粉尘的车间环境下也不会出现锈蚀卡滞的问题，主体塑料材质添加了抗UV助剂，在有户外光照的工位使用也不会出现快速老化脆裂的问题。组件的拼合面采用止口定位结构，组装后不会出现错位偏移，装配时只需要将锁紧销穿入对应孔位，卡入弹性顶珠就能完成组件本身的组装，不需要额外的粘接或者焊接工序，装配效率较高。很多做非标设备设计的工程师在做检测工位布局时，会优先选用这类快装固定组件，一方面可以减少安装板的打孔加工工序，缩短设备的加工装配周期，另一方面后期产线调整时的改造成本更低，不需要重新加工安装板，只需要滑动调整组件位置就能适配新的检测点位需求。在长期运行的工况下，这类组件的锁紧结构经过上万次解锁锁紧测试后，依然能保持足够的锁紧力，不会出现锁紧失效的问题，弹性顶珠的预紧力经过优化设计，既不会因为预紧力过大导致解锁困难，也不会因为预紧力过小导致锁紧后容易移位，完全能满足工业现场长期连续使用的需求。
