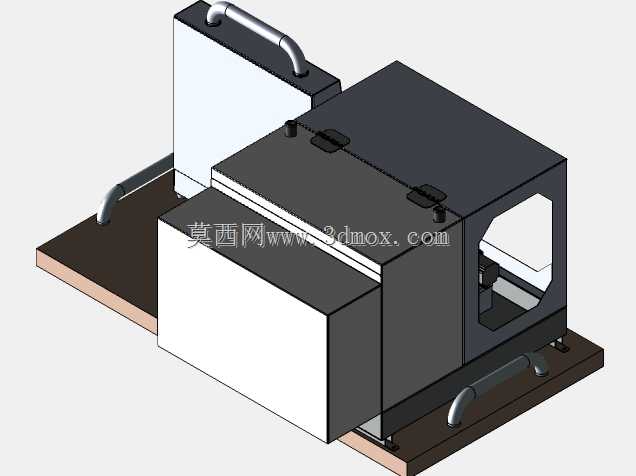

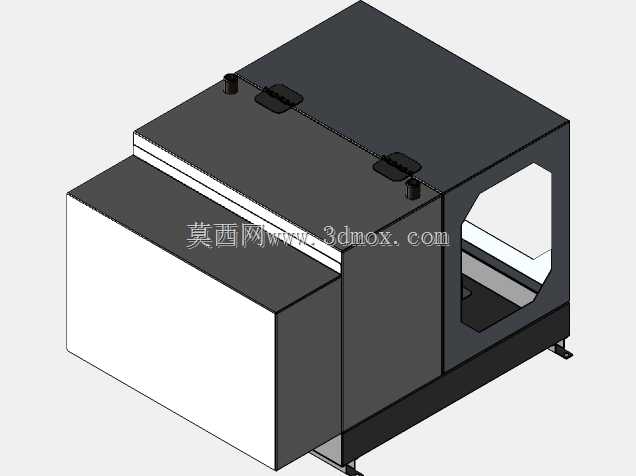

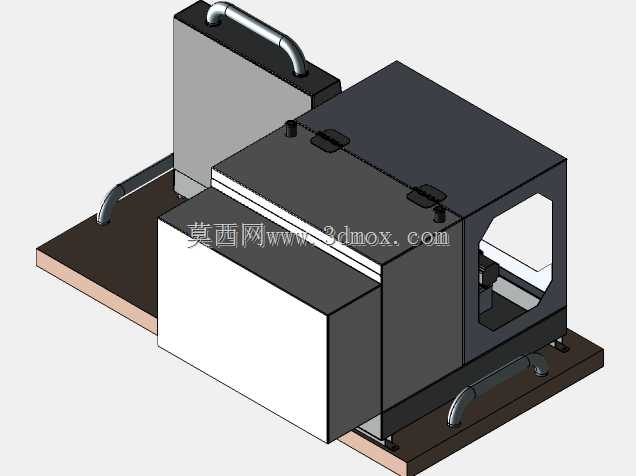

桌面级哈斯小型数控铣削加工设备结构

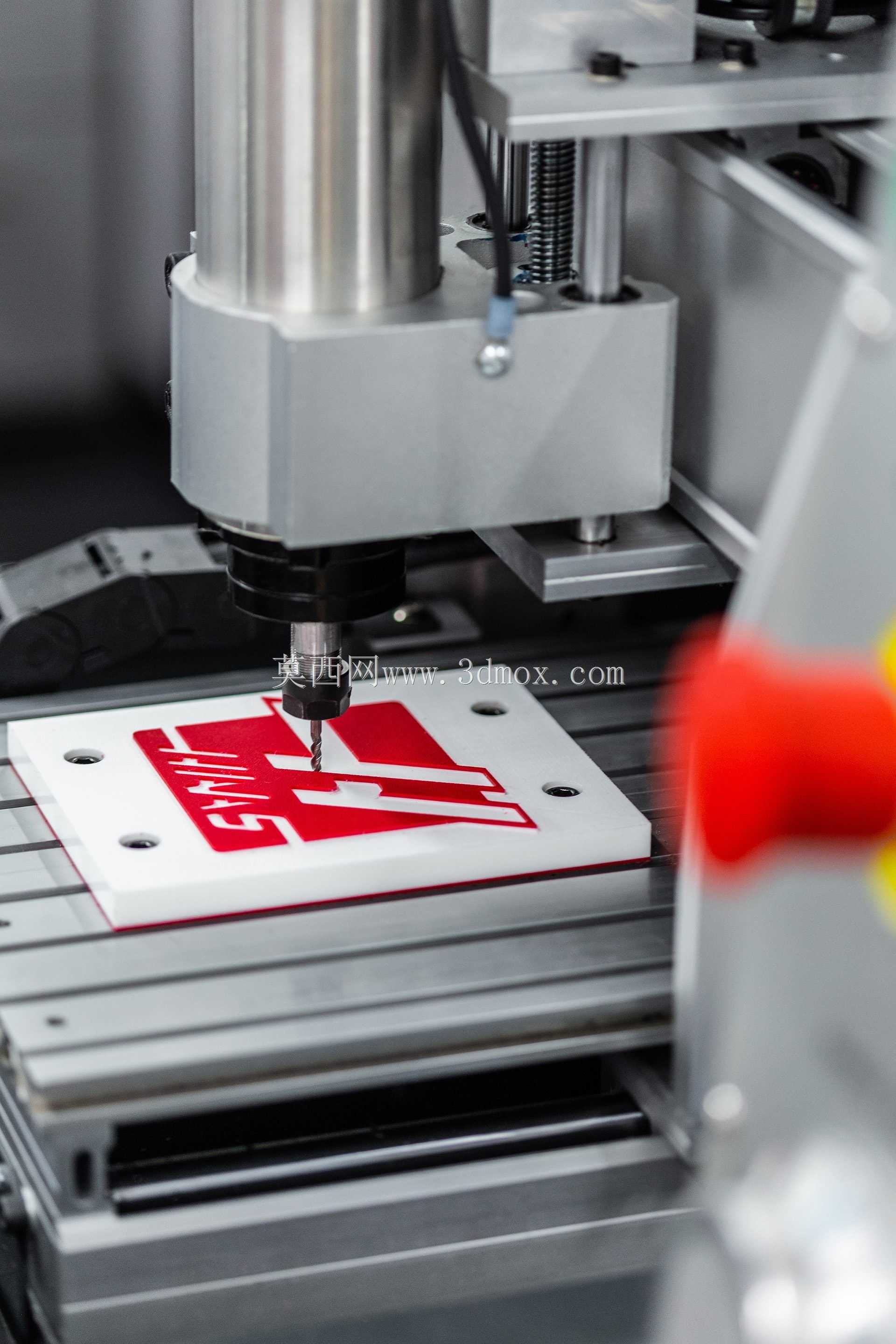

　　这款小型桌面铣削设备的结构设计，完全围绕小尺寸工件的精密加工场景展开，适配教学实训、小型零部件打样、个人工坊精密加工、科研院所小尺寸试样制备这类对设备占地要求高、加工精度有明确需求的使用场景，区别于大型工业铣床的大占地、大行程设计，这款设备将整体安装边界控制在桌面可承载的范围内，无需单独做设备地基，普通承重合格的工业工作台即可完成安装固定，安装时仅需调整底部四个支撑脚的水平度，保证工作台面与主轴轴线的垂直度误差控制在0.02mm以内，即可满足常规加工的精度要求。从功能特性来看，设备搭载的高速主轴单元可适配不同直径的铣削刀具，能够完成平面铣削、沟槽加工、钻孔、镗孔、简单曲面成型等常规铣削工艺，

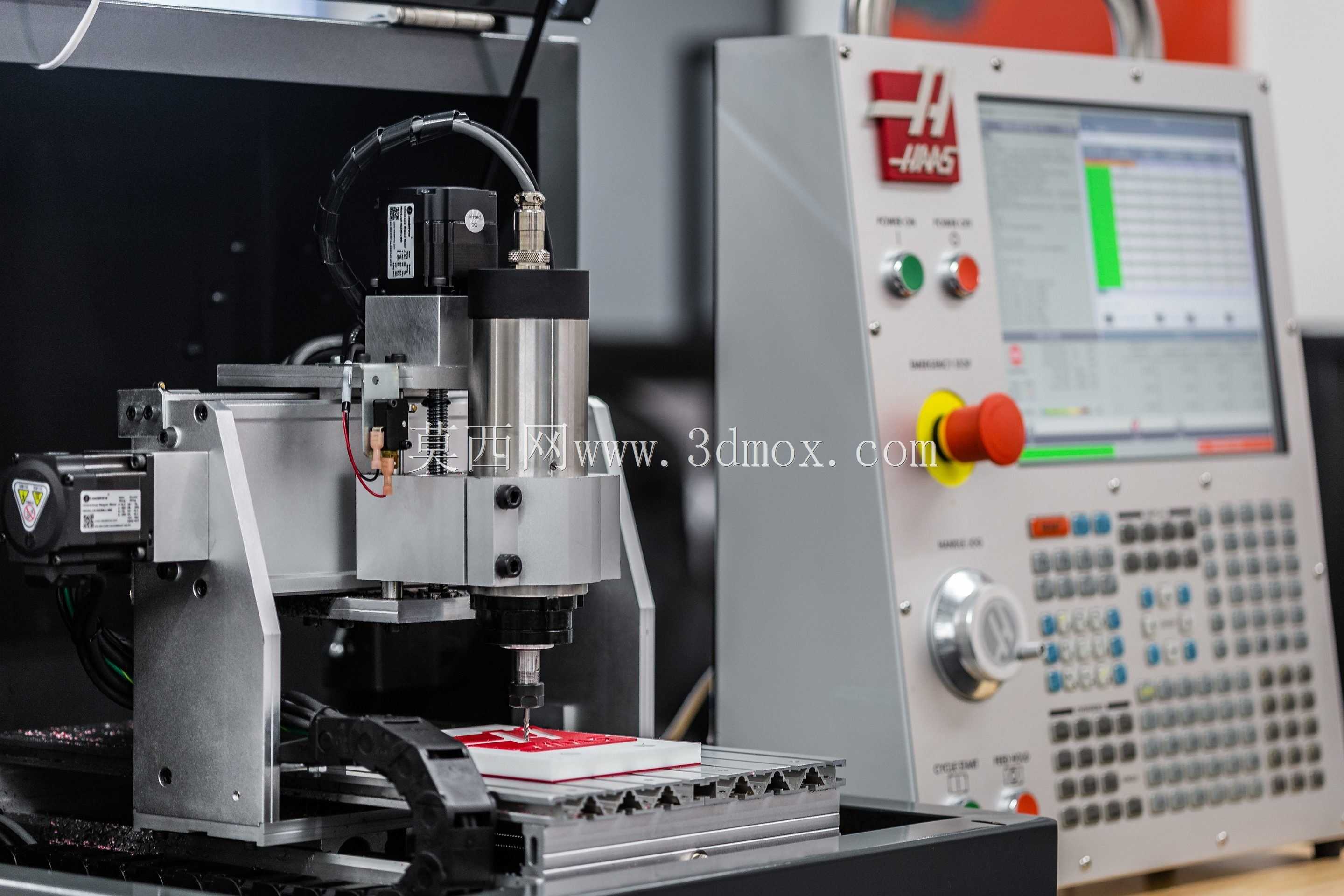

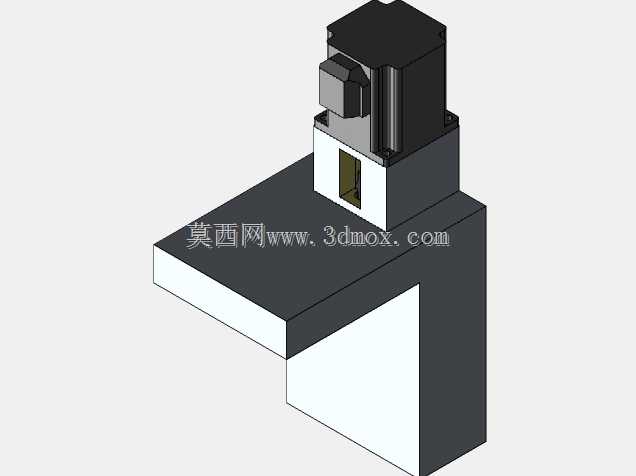

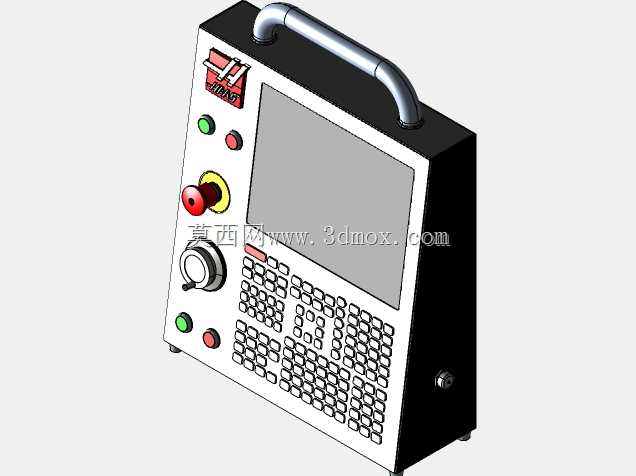

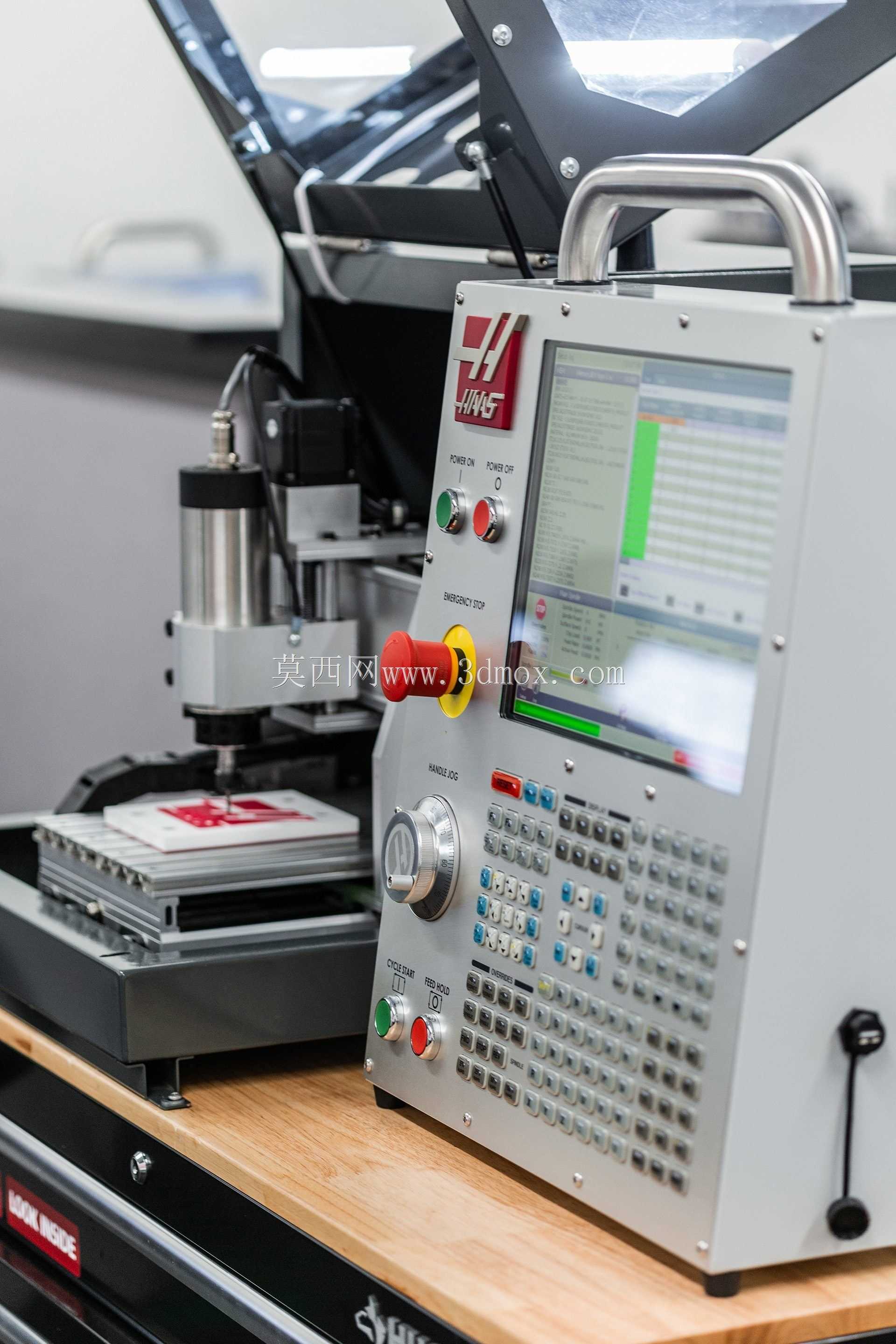

　　主轴的转速区间覆盖从低速大扭矩切削到高速轻载精加工的需求，可加工铝合金、工程塑料、铜材等易切削材质，也可针对硬度较低的钢材做小切深的精加工工序。设备的进给系统采用精密直线导轨搭配滚珠丝杠的传动结构，三个轴向的进给运动均做了限位保护设计，在行程两端设置硬限位与软限位双重防护，避免超程运行造成的传动部件损坏，操作面板集成在设备侧方，集成了主轴启停、进给倍率调整、急停按钮、手轮接口以及数控系统显示屏，操作人员站在设备正前方即可完成所有操作动作，无需频繁移动位置，符合小型设备的人机操作逻辑。设计思路上，这款设备采用了一体式铸造的床身基座，保证整体结构的刚性，避免加工过程中出现共振影响加工表面质量，主轴安装座采用燕尾槽式的升降结构，

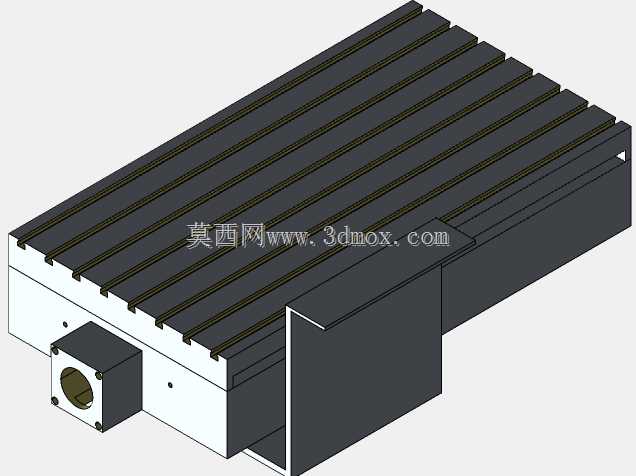

　　既保证Z向运动的导向精度，也能承受轴向切削力带来的载荷，工作台采用T型槽结构设计，可适配通用的平口钳、小型夹具、工件直接装夹等多种装夹方式，T型槽的间距与尺寸参考通用小型机床的标准设计，用户无需单独定制适配夹具，可直接采购标准工装完成装夹。设备的电控部分集成在床身背部的腔体内，布线全部采用拖链防护，避免轴向运动过程中拉扯线缆造成线路损坏，操作面板上的急停按钮采用大尺寸蘑菇头设计，放置在操作人员最易触碰的位置，出现加工异常时可第一时间按下停止设备运行，符合机械设备的安全设计规范。从安装边界来看，设备的整体宽度控制在800mm以内，深度控制在700mm以内，高度控制在900mm以内，整体重量控制在两个人可搬运的范围内，

　　既适合小型加工场所的空间布局，也方便在不同工位之间转移，设备的接气、接电接口全部集中在背部下方，安装时无需拆解设备外壳，直接对应接口连接电源与压缩空气即可完成调试，压缩空气接口主要用于主轴的气密封以及刀具更换时的吹气清理，避免切削碎屑进入主轴锥孔影响装夹精度。在实际加工场景中，这款设备可承担小型零件的首件打样工作，相比大型加工中心，它的启动速度更快，调试准备时间更短，针对尺寸在100mm以内的小型工件，加工效率并不逊色于大型设备，同时能耗更低，适合小批量多品种的小型零件加工需求；在教学场景中，这款设备的操作逻辑与工业级哈斯铣床完全一致，学员可在这款小型设备上完成数控编程、对刀操作、加工参数调整等全流程的技能训练，无需直接操作大型设备，降低实训过程中的安全风险，也减少实训过程的耗材成本。设备的排屑设计采用前置排屑槽结构，加工产生的碎屑会直接落入前方的排屑托盘，清理时仅需抽出托盘即可完成碎屑清理，无需深入设备内部清理，日常维护十分便捷，主轴的润滑系统采用自动油脂润滑，按照设定的运行周期自动补充润滑脂，日常维护仅需定期清理导轨表面的碎屑、检查润滑状态即可，无需复杂的维护操作。
