扎耶kfu4000长行程导轨磨床结构

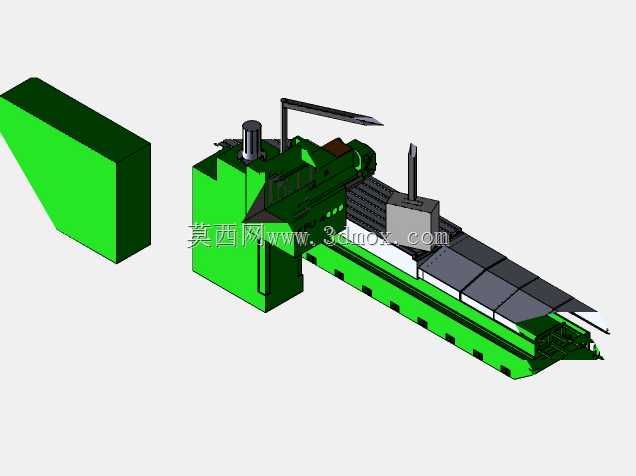

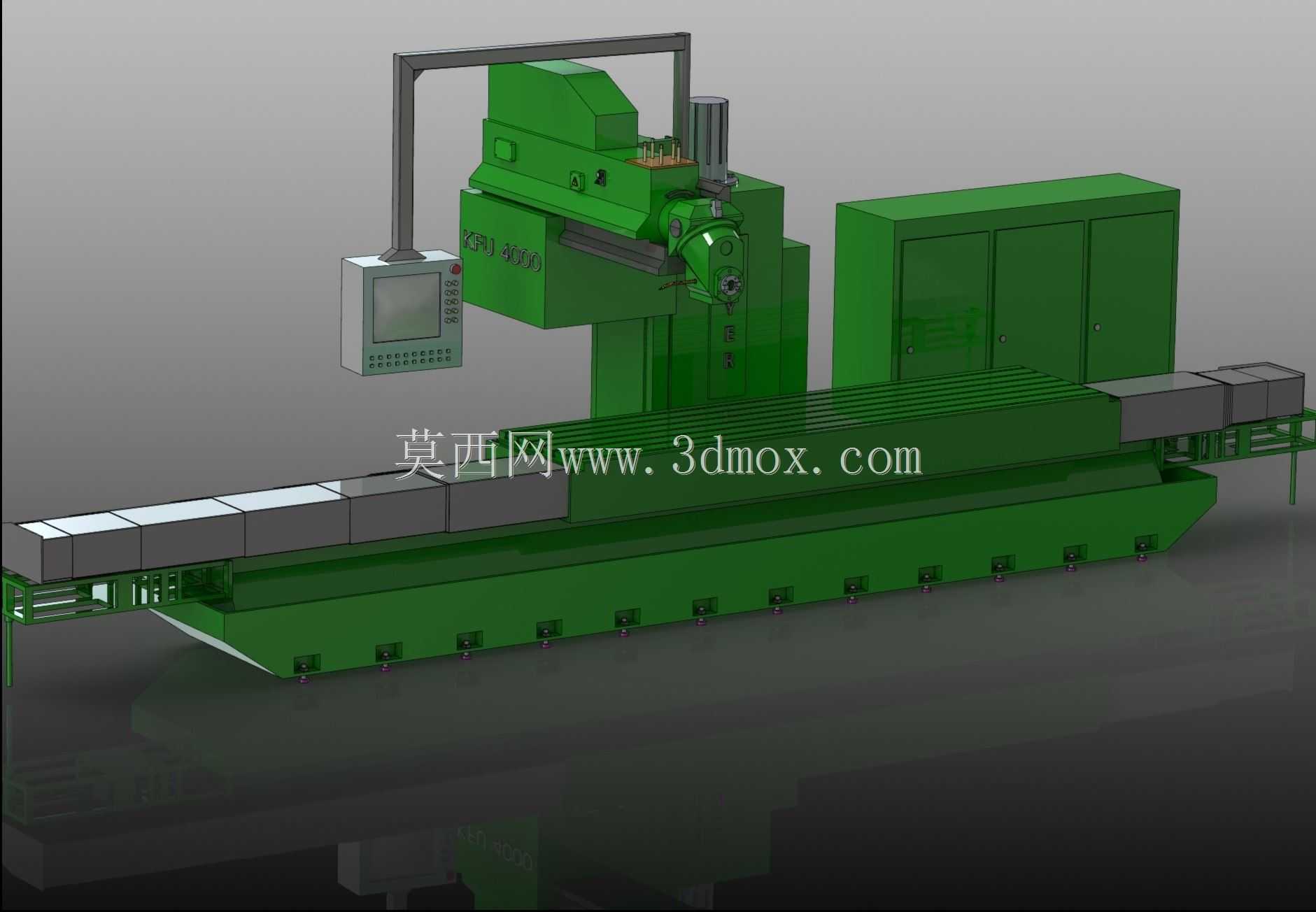

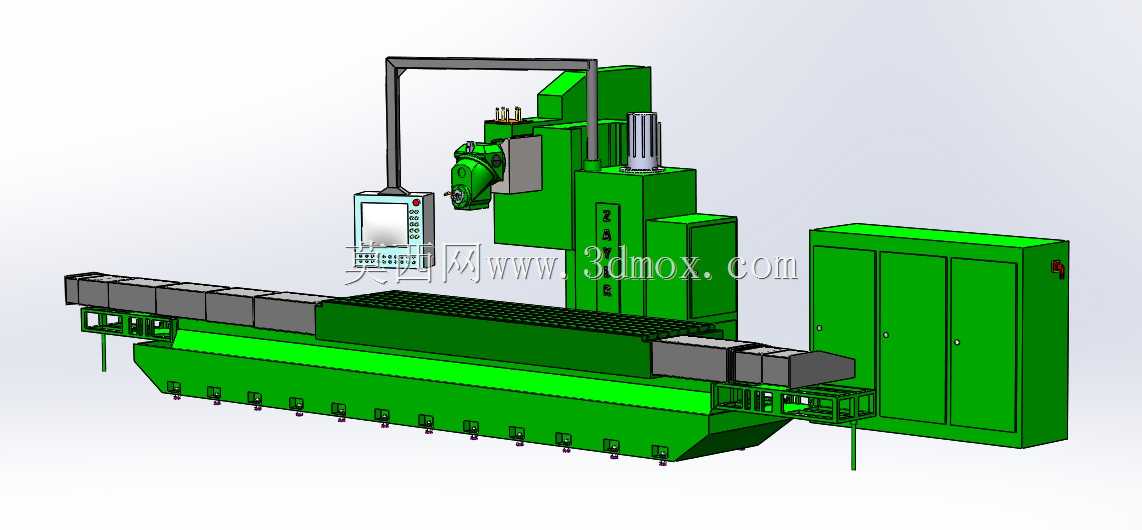

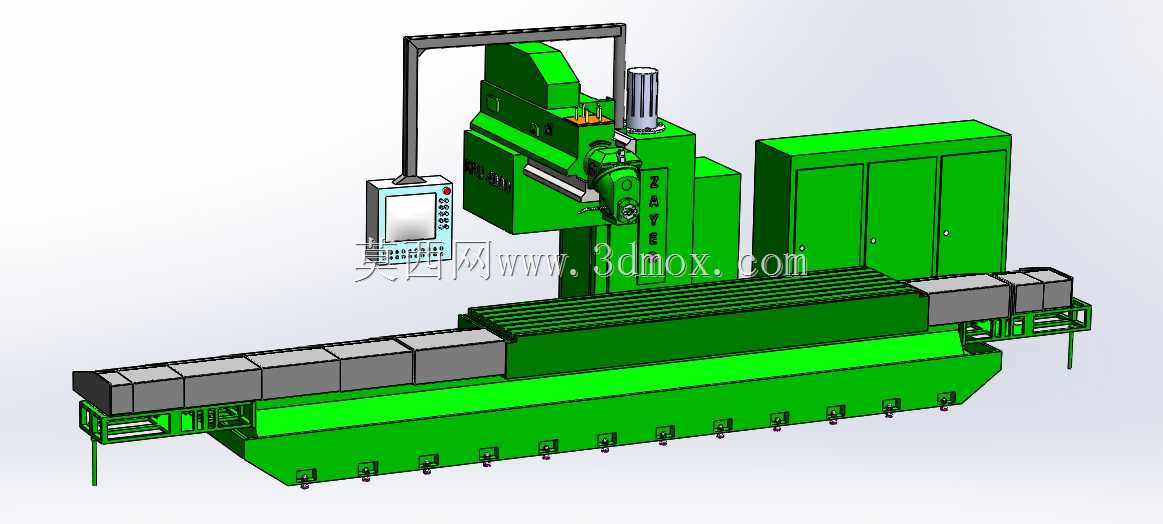

　　在重型机械、机床主机制造、大型风电部件加工的场景里，大尺寸直线导轨、长条形床身结合面的精加工始终是工艺难点，这类工件长度动辄数米，平面度、直线度公差要求控制在微米级，普通小型磨床根本无法覆盖加工行程，这款长行程导轨磨床的结构设计，正是针对这类大尺寸工件的平面磨削需求搭建。从整体布局来看，设备采用床身固定、工作台纵向移动的经典龙门侧挂磨头结构，床身作为整台设备的承载基础，采用整体箱型筋格设计，内部布置米字型加强筋，抵消长床身自身的重力变形，同时为工作台的纵向运动提供连续的导轨安装基准，床身底部预留均匀分布的调平螺栓安装位，现场安装时可通过垫铁组调整床身水平，保证基础精度不会因地面沉降出现偏移。工作台采用长条形矩形结构，

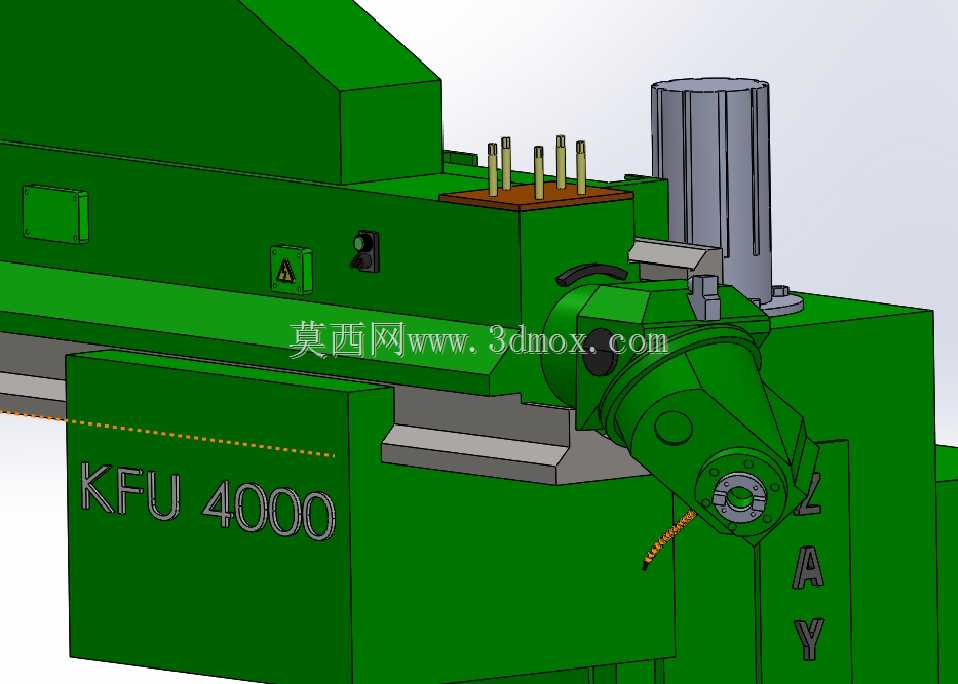

　　台面上加工有均匀分布的T型槽，用于装夹待加工的长导轨、床身类工件，工作台两侧安装有全行程的钢板防护罩，避免磨削产生的磨屑、切削液进入下方导轨副，工作台的驱动采用丝杠加伺服电机的组合，保证低速进给时无爬行，高速往复时无冲击，满足磨削工艺不同进给速度的要求。磨头组件侧挂在立柱的横向导轨上，可实现横向进给与垂直方向的吃刀调整，磨头主轴采用高精度动静压轴承结构，可适配不同粒度的砂轮，完成粗磨、精磨、光磨的全工序加工，磨头侧面安装有砂轮修整器，可在加工过程中在线修整砂轮轮廓，保证磨削面的表面质量。立柱采用整体式铸件结构，与床身侧面通过定位销与高强度螺栓刚性连接，避免磨头进给时出现结构振颤，立柱顶部布置有磨头垂直进给的驱动机构，带配重平衡结构，

　　抵消磨头组件的自重，保证垂直进给的精度稳定性。电气控制柜独立布置在床身侧后方，柜体内预留PLC、伺服驱动器、接触器等电气元件的安装空间，柜体采用密封结构，顶部加装散热风扇与空气过滤棉，避免磨削产生的粉尘进入柜内影响电气元件寿命，柜体侧面预留走线孔，通过坦克链与磨头、工作台的驱动电机连接，避免线缆随部件运动出现磨损。操作站通过可旋转的悬臂连接在立柱侧面，操作人员可根据加工位置调整操作站的角度与位置，操作站上集成有显示屏、操作按钮与急停开关，方便加工过程中实时调整参数、观察加工状态。设备的纵向行程覆盖4米级工件的加工需求，安装时需要预留足够的前后操作空间，设备侧面预留切削液回流槽，可配套外设的切削液过滤系统，实现切削液的循环利用，

　　床身端部预留排屑口，可对接链板式排屑机，自动排出加工产生的磨屑，减少人工清理的工作量。从建模逻辑来看，整个结构先从床身的基准面开始搭建，依次叠加工作台导轨副、工作台组件、立柱连接结构、磨头进给组件、电气柜与操作站附件，所有配合面都预留了实际装配的公差间隙，运动部件都设置了行程限位的硬限位块安装位，避免超程碰撞损坏设备，拖链的弯曲半径、安装高度都按照实际线缆、油管的排布需求设计，不会出现线缆弯折过度的问题。这类设备在实际生产中，主要承担大型设备的基础件平面精加工，是重型装备制造车间里的核心精加工设备，其结构刚性、运动精度直接决定了最终工件的加工质量，建模过程中对每个承载部件的筋格布置、连接方式都做了还原，能够为同类设备的结构改进、产线布局规划提供直观的三维参考。
