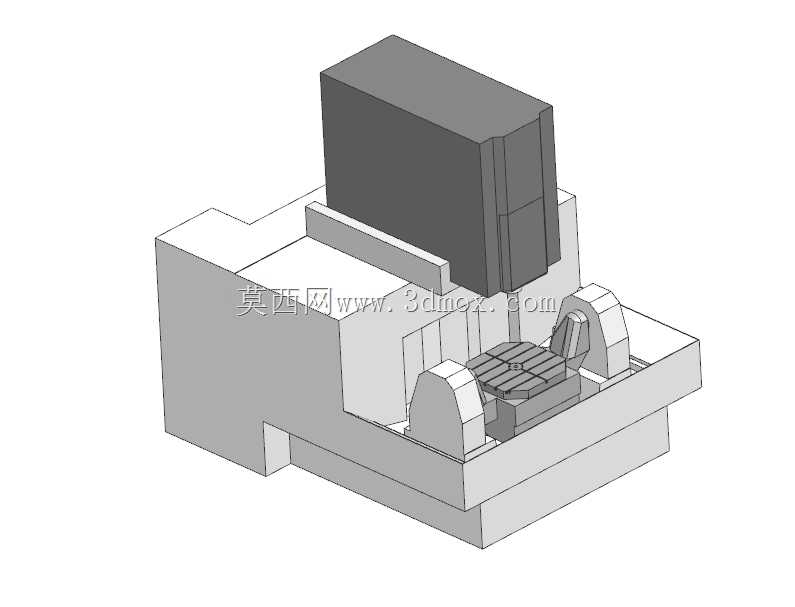

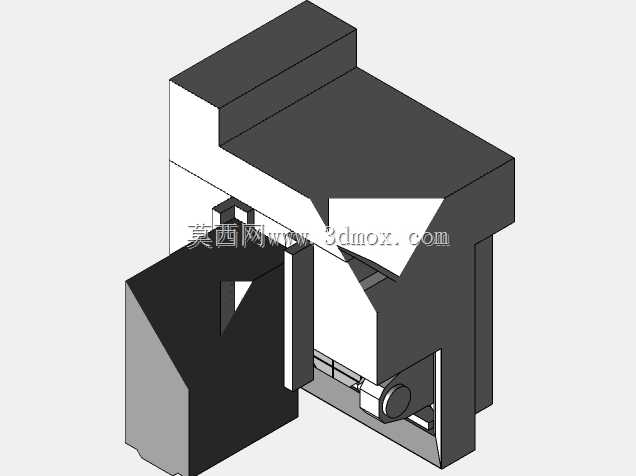

米克朗UPC800五轴加工中心结构建模

　　这款五轴联动加工设备的三维结构建模，完整还原了设备的整体布局与核心运动部件的空间位置关系，建模过程中优先考虑了实际产线布局时的安装边界约束，整机采用龙门式框架搭配双摆轴转台的结构形式，床身作为整台设备的承载基础，采用了大斜角排屑坡面设计，建模时特意保留了床身内部的筋板布局逻辑，能够直观展现铸件的刚度设计思路，方便后续做静力学仿真时的模型简化参考。从实际应用场景来看，这类设备主要面向精密模具、复杂航空结构件、高精度医疗零部件的铣削加工场景，双摆轴转台的结构设计能够实现工件一次装夹完成五面加工，避免多次装夹带来的定位误差，建模时对转台的回转中心、主轴端面到工作台面的极限距离都做了精准还原，能够直接用于产线规划时的干涉校验，

　　比如配套的机械手上下料路径规划、车间吊装空间预留、周边配套设备的间距排布都可以直接参考这个模型的尺寸边界。设备的主轴单元采用立式布局，滑枕沿横梁做横向进给运动，横梁沿床身两侧的导轨做纵向进给，主轴箱沿滑枕做垂直方向进给，三个直线轴的运动行程覆盖了800mm规格工作台的全加工范围，建模时对各轴的导轨安装面、丝杠支撑座位置都做了对应还原，能够清晰看到各进给轴的传动链布局，对于做机床改造、加装辅助检测装置的工程师来说，可以直接在这个模型基础上做加装件的位置适配，不用再反复测量实物的安装空间。工作台部分采用双支撑的摇篮式转台结构，两个回转轴分别实现工作台的摆动与回转，建模时还原了转台的夹紧机构布局、工作台面的T型槽分布，

　　能够直接用于夹具设计时的安装孔位匹配，不用再单独查阅设备的工作台安装尺寸手册。从设计思路的还原来看，这款设备的整体布局充分考虑了加工区域的操作可达性，操作侧的开门范围、刀具更换的操作空间、排屑器的安装位置都在模型中有明确的空间体现，做车间工艺布局时，可以直接导入这个模型模拟操作人员的操作路径、物料周转的通道预留，避免后期设备进场后出现空间不足的问题。整机的外防护结构建模也还原了实际的防护轮廓，顶部的电控柜安装位置、侧面的管线排布空间都做了对应预留，做整线自动化改造时，可以直接参考防护的外形尺寸设计安全围栏、配套的物料台位置，不用额外测量设备的外围轮廓。另外模型中对主轴端面的刀具接口位置、换刀机械手的运动空间也做了对应还原，

　　做刀具寿命管理、机内检测探头加装的方案设计时，可以直接在模型中模拟探头的安装位置、检测行程是否会与夹具、工件发生干涉，大幅缩短前期方案验证的时间。对于刚接触五轴设备的结构工程师来说，这个模型能够直观展现五轴机床的运动轴分布逻辑，理解各轴运动时的空间干涉边界，比单纯看二维图纸更容易建立整机的空间结构认知，做同类设备的改型设计时，也可以参考这个布局的刚度分配逻辑，调整各轴的行程参数时快速评估整体结构的合理性。
