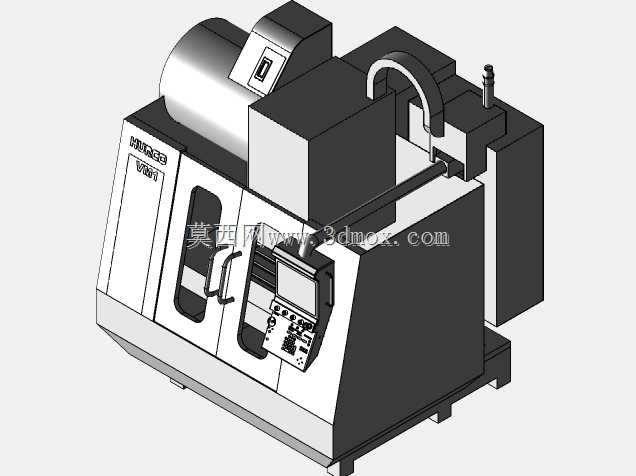

HURCO VM1立式铣床三维结构设计

　　这款立式铣床的三维建模完全还原了设备真实的布局逻辑，从结构工程师的视角来看，建模过程中首先要考虑的是设备在车间实际安装时的边界约束，整机的底座采用大尺寸铸铁支撑结构设计，底部预留的调平螺栓安装位完全匹配工业厂房常用的设备安装地基规范，横向与纵向的行程空间在建模时做了精准的干涉校验，避免后续做产线布局仿真时出现空间冲突。在模具加工、精密零部件制造的车间场景里，这类立式铣床承担着绝大多数平面铣削、型腔加工、钻孔攻丝的工序，模型里完整还原了操作面板的倾斜角度设计，这个角度是按照操作人员站立操作时的视线高度做的人体工程学优化，实际使用时操作人员不需要过度低头或者抬手就能完成所有参数输入与工序调整，

　　刀库部分的结构建模还原了伞形刀库的换刀轨迹空间，在做产线自动化改造仿真的时候，可以直接基于这个模型测算机械臂上下料的安全距离，不需要再额外对刀库部分做二次测绘。主轴箱部分的建模严格遵循了实际设备的传动布局，Z轴的导轨安装面与主轴端面的垂直度公差在模型里做了基准标注参考，防护门的开合行程做了运动仿真校验，双开门的结构设计既满足了大尺寸工件装夹时的开门宽度需求，又不会过多占用机床正面的操作空间，侧面的电气柜安装位置做了走线空间的预留，实际布线时强弱电分离的走线槽位置在模型里都有对应的结构体现，不需要后期在现场重新开孔走管。冷却系统的管路布局在模型里也做了完整还原，冷却喷嘴的可调角度范围完全匹配实际加工时的冲屑需求，

　　排屑机的安装接口与底座的排屑口做了精准对位，用户在做整厂设备布局的时候，可以直接对接排屑系统的三维模型，不需要反复核对安装尺寸。从设计思路上来说，这个模型没有做多余的结构简化，所有外部的操作手柄、急停按钮位置、状态指示灯的安装位都按照真实设备1:1还原，在做车间安全通道规划的时候，可以精准测算设备开门、操作人员站位、物料周转的空间余量，避免出现设备安装后安全距离不足的问题。机床顶部的管线拖链安装位做了结构强化的建模还原，实际使用中拖链长期往复运动带来的载荷，在顶部安装座的加强筋设计上有明确体现，不会出现长期使用后安装座变形的问题。操作侧的手持单元接口位置做了凹陷式设计，避免工件吊装时磕碰损坏接口，这些细节结构的还原，

　　让这个模型不仅能用于展示，更能直接用于产线规划、设备改造、教学演示等实际工程场景，不需要用户再花费大量时间做结构补全。在做职业院校的数控实训基地建设规划时，基于这个模型可以提前排布实训工位的间距，测算每台设备需要的气源、电源接口位置，甚至可以模拟学生操作时的站位空间，避免实训过程中出现工位拥挤、操作互相干扰的问题。对于设备改造的工程师来说，模型里完整的外轮廓尺寸、安装基准面位置，可以直接用来设计加装第四轴、自动上下料机构的连接法兰，不需要到现场反复测绘设备的安装尺寸，大幅缩短改造方案的设计周期。
