圆盘式加工中心刀库换刀机构结构

　　在数控加工车间的实际生产场景里，这类圆盘式换刀机构是立式加工中心实现多工序连续加工的核心配套部件，直接决定机床的工序集成能力与非切削等待时长。日常做精密模具钢件、铝合金结构件加工时，单台机床往往需要调用不同直径的铣刀、钻头、丝锥、镗刀完成铣平面、钻孔、攻丝、精镗等多道工序，若采用人工换刀不仅需要反复停机校准刀具长度补偿，还容易出现装夹偏差导致工件报废，这套机构的存在就是为了在加工程序的控制下自动完成主轴与刀位之间的刀具交换，把单工序加工的换刀等待时间压缩到秒级，适配批量零件加工的连续作业需求。

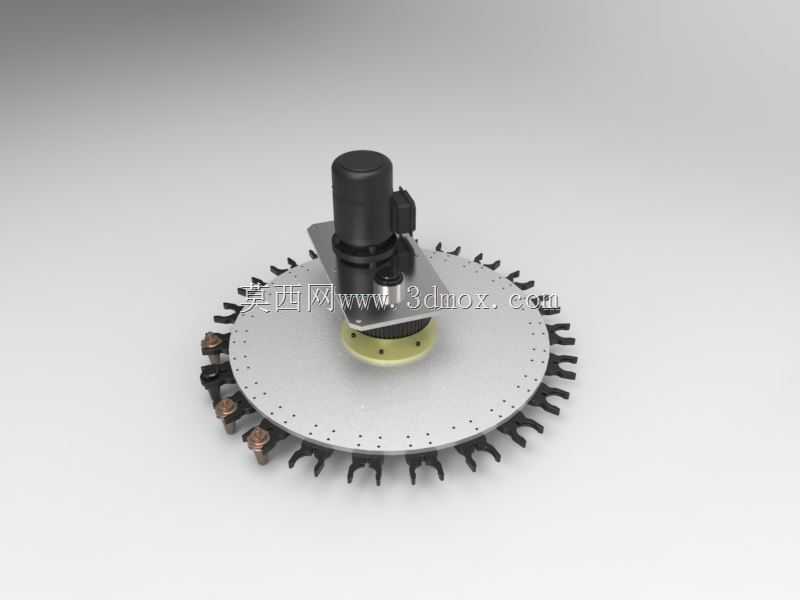

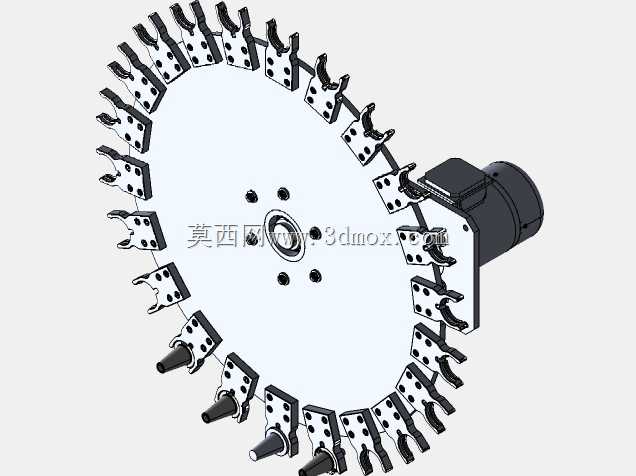

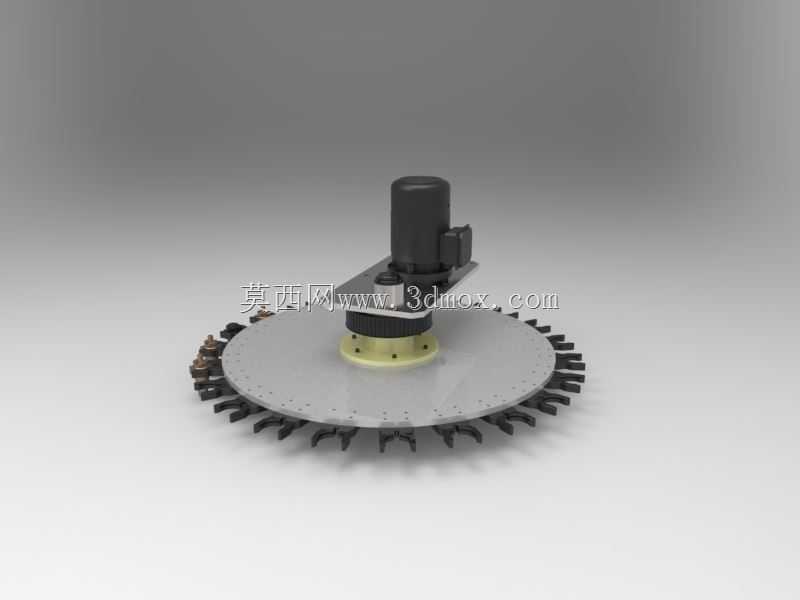

　　从实际功能逻辑来看，这套伞形圆盘刀库的刀盘沿圆周均匀分布了二十余个标准BT刀柄夹位，每个夹位对应一个独立的卡爪结构，卡爪采用弹性开口设计，能够在刀柄推入时依靠自身形变卡紧刀柄的拉钉定位环，避免机床运行过程中刀具受振动脱落；刀盘中心的驱动单元采用减速电机直连分度结构，每次换刀指令触发时，驱动单元会带动刀盘精准旋转到目标刀号对应的位置，定位精度控制在±0.02mm以内，保证后续换刀动作时刀柄与主轴锥孔的同轴度匹配。和常见的斗笠式刀库相比，这类圆盘结构的刀库排布更紧凑，相同刀容量下占用的机床侧方安装空间更小，不会在Z轴运动时和工作台工件产生干涉，适合中小型立式加工中心的布局需求。

　　做结构设计时，首先要考虑的是安装边界的适配性：整套机构的安装基准是刀盘后方的金属安装板，板上预留的四个安装孔位需要和机床立柱侧方的预装螺孔完全对应，安装面的平面度公差要求控制在0.01mm以内，避免刀盘安装后出现端面跳动，导致刀位偏移；刀盘的旋转中心需要和主轴的换刀位保持固定的水平与垂直距离，这个尺寸链需要结合机床的Z轴行程、主轴端面到工作台的距离反复校核，保证换刀时刀柄能够顺利从卡爪脱出、插入主轴锥孔，不会出现卡滞、撞刀的问题。卡爪的材质选用经过热处理的弹簧钢，表面做发黑防锈处理，长期反复夹持刀柄也不会出现弹性衰减，每个卡爪的夹持力经过标定，既要保证刀柄不会在刀盘旋转时甩出，又要保证主轴拉刀机构能够顺利将刀柄从卡爪中拉出，不会出现拉不动、卡刀的故障。

　　实际选型适配时，还要结合机床的主轴规格匹配对应的刀套型号，这套结构适配的是常见的BT40标准刀柄，单刀位最大承重限制在8kg以内，能够满足绝大多数常规铣削、钻削刀具的安装需求，若要适配更大规格的BT50刀柄，则需要对应加大刀盘直径、提升驱动电机的输出扭矩、强化卡爪的夹持强度。日常维护中，需要定期给刀盘的分度旋转副加注润滑脂，清理卡爪缝隙里残留的切削液与铝屑，避免切屑卡入卡爪导致夹持失效，同时要定期校准刀盘的原点位置，避免长期运行后出现刀号偏移，导致换刀故障。

　　从三维建模的角度来看，这套模型完整还原了刀盘、驱动电机、安装支架、卡爪等所有零部件的装配关系，每个零件的配合公差都按照实际加工要求做了约束，做机床整体装配仿真时，可以直接将这套机构导入装配体，匹配对应的换刀动作路径，模拟整个换刀过程的运动干涉情况，提前排查布局设计中存在的空间冲突问题，减少后续机床试制阶段的改造成本。对于做机床改造、专用加工设备设计的工程师来说，这套结构的尺寸参数可以直接作为选型参考，根据自身设备的刀容量需求、安装空间限制调整刀盘直径、卡爪数量，快速完成配套刀库的方案设计，不用从零开始做整套机构的结构推导，大幅缩短设计周期。
