多规格模块化工业信号塔灯结构设计

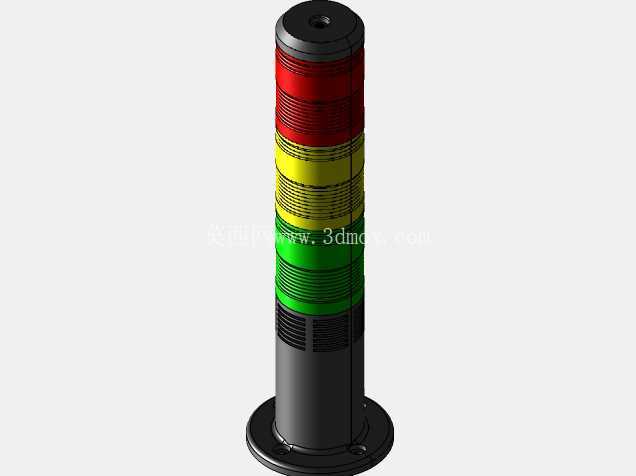

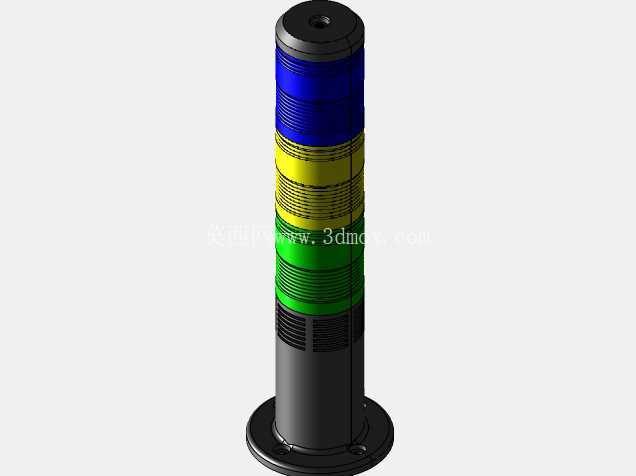

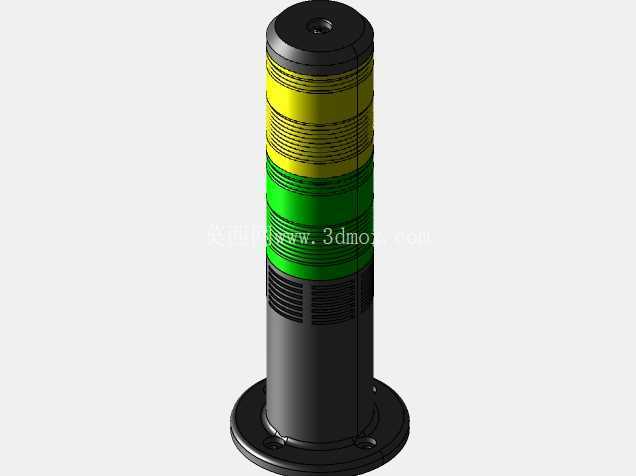

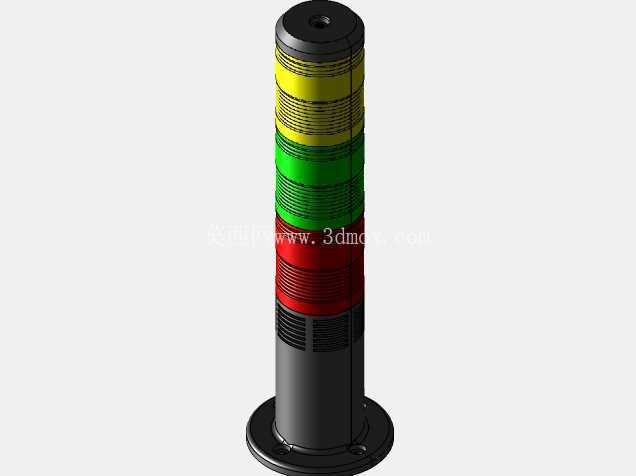

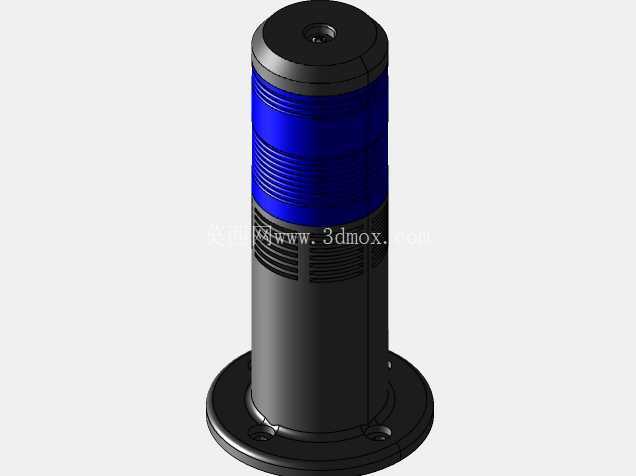

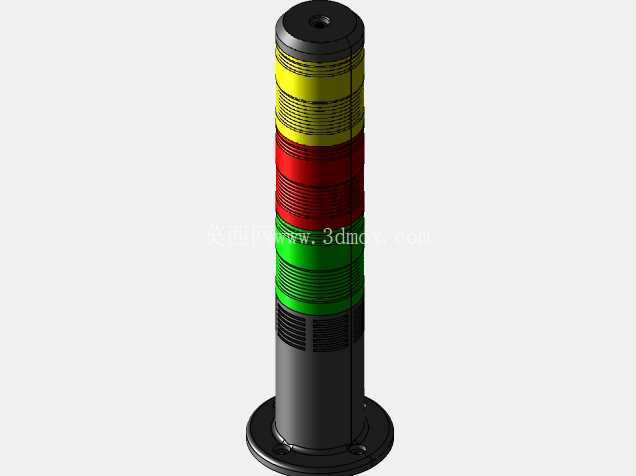

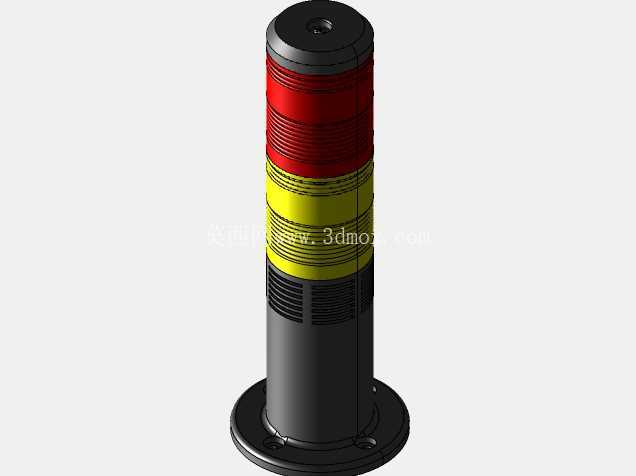

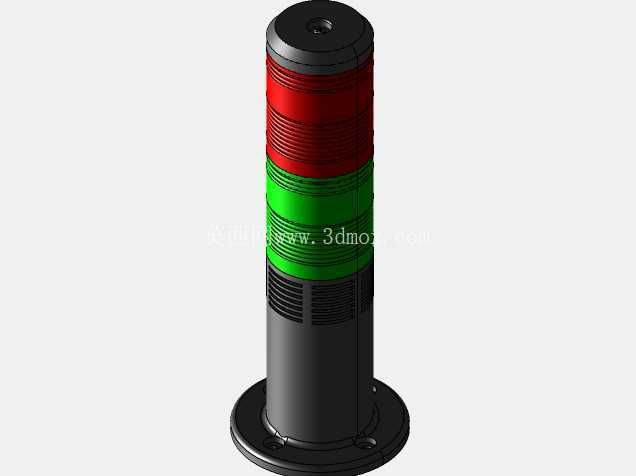

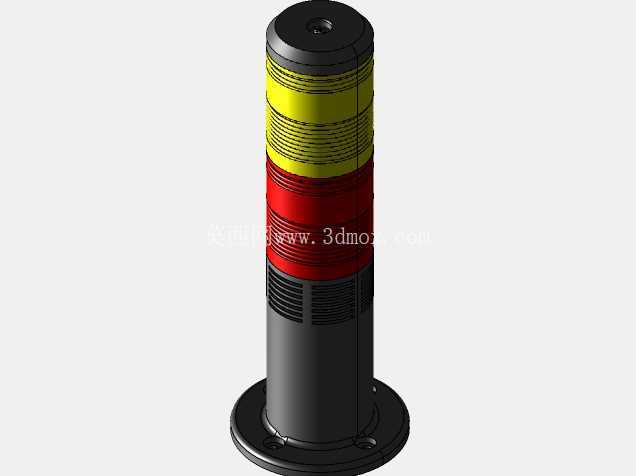

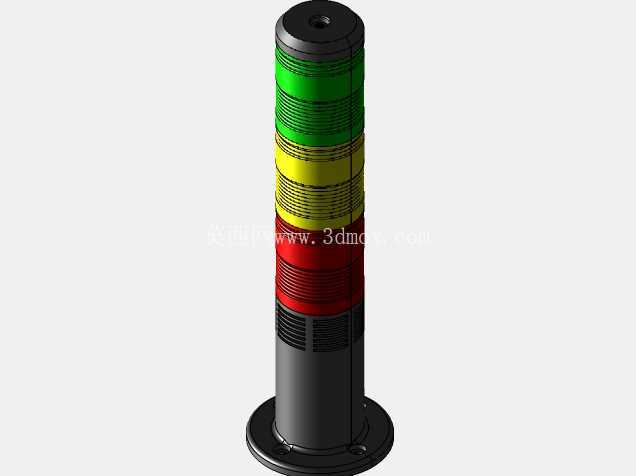

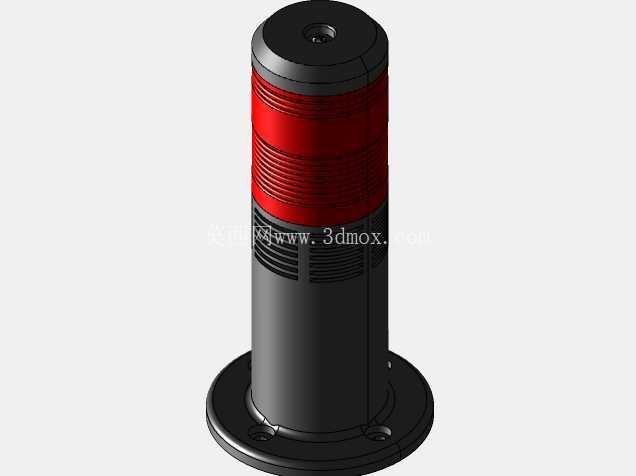

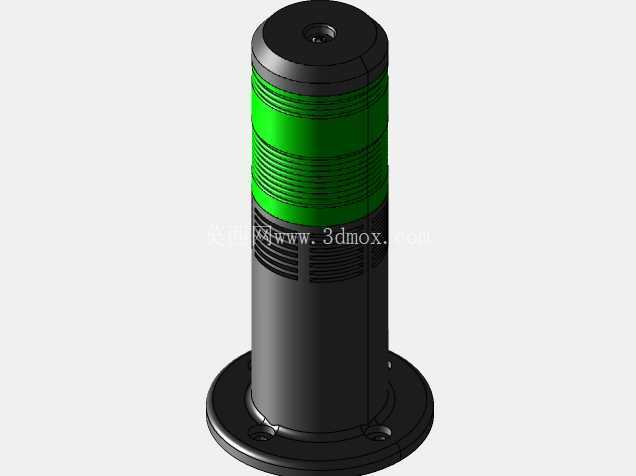

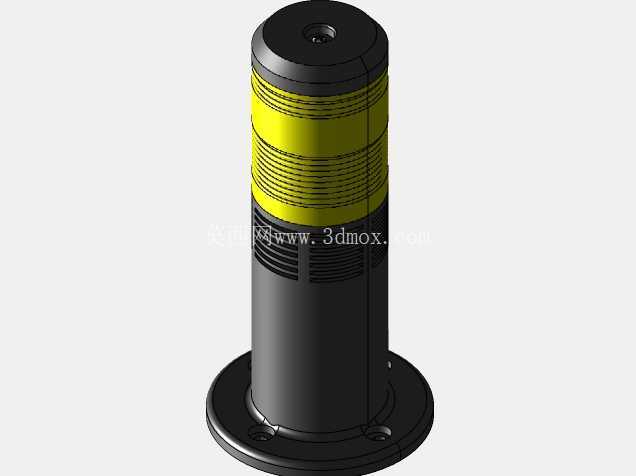

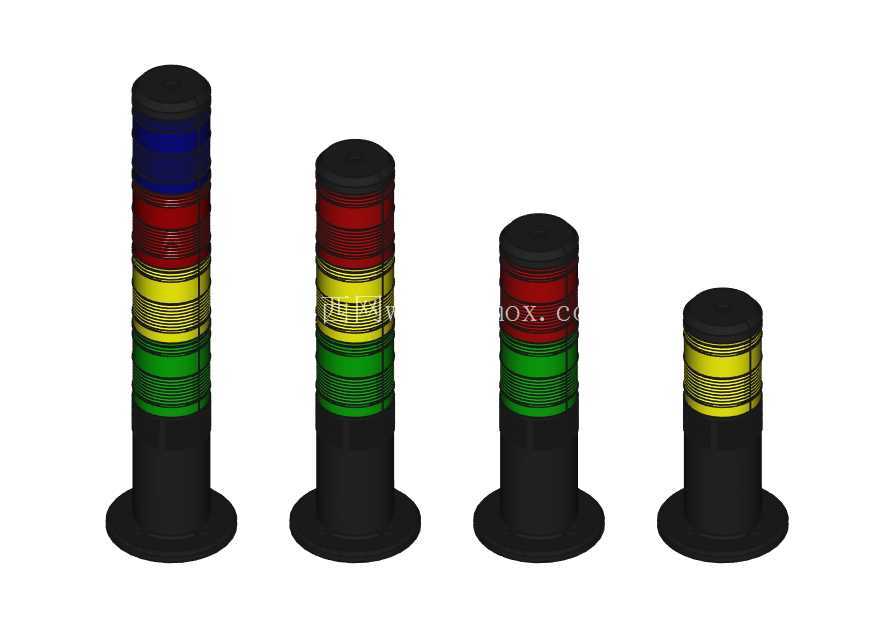

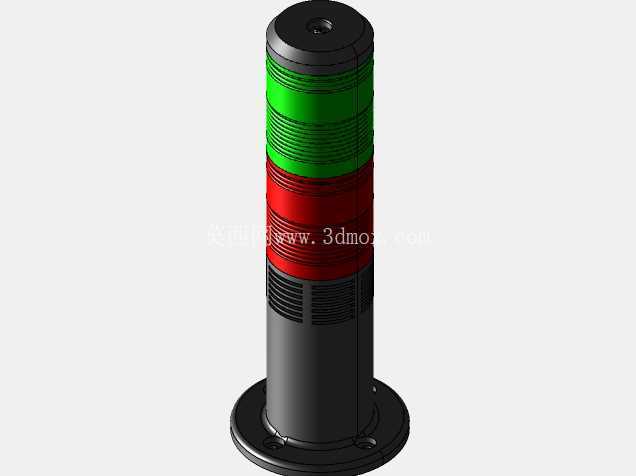

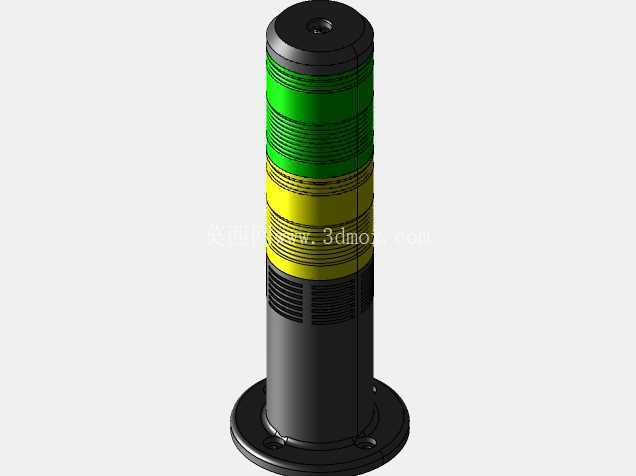

　　在离散制造产线、自动化仓储分拣系统、大型机床设备集群、港口起重作业区这类需要明确状态传递的工业场景里，塔灯是现场人员无需凑近操作面板、隔着数十米就能快速掌握设备运行状态的核心视觉信号部件，相比蜂鸣器的听觉提示，多层光信号不会被车间嘈杂的设备噪音覆盖，也不会因为人员佩戴隔音耳罩出现信息遗漏，是现场目视化管理体系里不可替代的组成部分。这次完成的四款不同层数的塔灯结构，覆盖了从单状态提示到多信号组合输出的全场景需求，最右侧的短款为两层光段设计，适合仅需要故障、运行两类基础状态提示的小型单机设备，往左依次递增光段层数，最左侧的长款设置了五层独立光段，可同时对应待机、运行、待料、故障、维护呼叫五类不同的设备状态，适配复杂产线的多状态传递需求。

　　设计之初首先考虑的是现场安装的通用性，所有规格的塔灯底座都采用统一的圆形法兰安装结构，安装孔位尺寸完全一致，不管是直接螺接在设备顶面、还是搭配L型支架侧装在设备立面，都不需要重新打孔适配，不同层数的灯体主体外径保持统一，仅在总高度上随光段数量变化，现场更换不同配置的塔灯时，原有走线孔位、安装空间都能直接复用，减少产线改造的工作量。每一层光段都采用独立的模块化拼接结构，相邻光段之间通过卡扣结构配合密封胶圈连接，用户可以根据实际使用需求自行增减光段数量、调整不同颜色光段的排列顺序，不需要更换整灯，也不需要额外的连接配件，徒手就能完成光段的拆装调整；灯体外壳采用黑色阻燃工程塑料材质，表面做细磨砂处理，既可以避免车间照明反光影响信号识别，也能耐受车间常见的切削液飞溅、轻微粉尘附着，日常清洁用干布擦拭即可，不会残留污渍。

　　光段部分采用高透光的聚碳酸酯材质，内壁做了均匀的漫反射纹理，点亮时不会出现LED灯珠的颗粒感，整个光段发光均匀无暗区，即使在车间强光环境下，十米外也能清晰分辨光色；每个光段内部预留了独立的接线腔，不同光段的控制线独立走线，不会出现信号串扰，接线端子采用快插结构，现场接线不需要焊接，剥线后直接插入端子就能完成导通，能大幅缩短电气安装的时间。设计过程中特意控制了灯体的整体直径，所有规格的灯体外径都控制在70mm以内，不会因为安装塔灯占用设备顶面过多的布线空间，底座出线位置做了圆角护线结构，线缆从底座中心引出时不会被锐边割破绝缘层；顶部的端盖做了微弧斜面设计，车间落尘、飞溅的切削液会顺着斜面自然滑落，不会在灯顶堆积影响透光效果。

　　考虑到部分场景需要搭配蜂鸣器使用，最顶部的端盖预留了标准的蜂鸣器安装位，不需要额外改动结构就能直接加装发声模块，满足声光一体提示的需求。四款塔灯的安装边界尺寸做了统一规划，底座直径均为90mm，安装孔中心距统一为60mm，适配市面上绝大多数设备的预留安装位，两层款总高度120mm，三层款总高度180mm，四层款总高度240mm，五层款总高度300mm，设计人员在做设备整体布局时，可以根据设备的安装高度、可视距离选择对应层数和高度的塔灯，不需要重新核对安装尺寸，能直接调用模型完成布局，避免出现安装干涉、可视角度不足的问题。灯体的每段光段高度统一为50mm，不管怎么组合拼接，整体结构的受力都保持均匀，长期在有轻微振动的设备上使用也不会出现光段松动、接触不良的问题；底座内部预留了足够的走线空间，最多可以容纳六根0.75平方毫米的控制线，满足五层光段加蜂鸣器的接线需求，不需要额外增设外置接线盒。
