外径500mm圆形风管立式支撑固定支架

　　在商用建筑通风系统、工业除尘管路、车间废气排放管网的布设场景中，大口径圆形风管的悬空段支撑一直是管路安装环节的核心节点，这类外径500mm的圆形风管单米自重加上管内风压带来的动载荷，若支撑结构设计不合理，很容易出现管路下沉变形、法兰密封面错位漏风、长期运行下焊缝疲劳开裂等问题，这款立式风管支架就是针对该规格风管的落地支撑需求开发的专用结构件。从实际使用场景来看，这类支架多用于风管沿立柱、墙面垂直布设后的水平段起始支撑，或是长距离水平风管每隔6-8米设置的承重支点，区别于扁钢抱箍搭配吊杆的吊装形式，落地式支架能承受更大的垂直载荷，尤其适合管内带有粉尘沉积、或是保温层厚度超过50mm的重载风管场景，避免吊杆长期受拉出现形变松动。

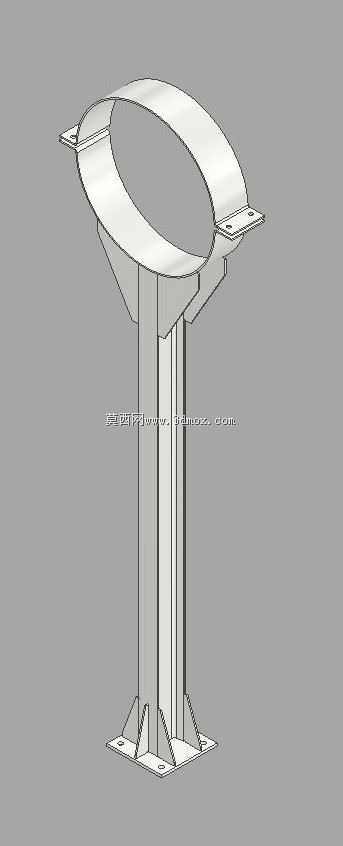

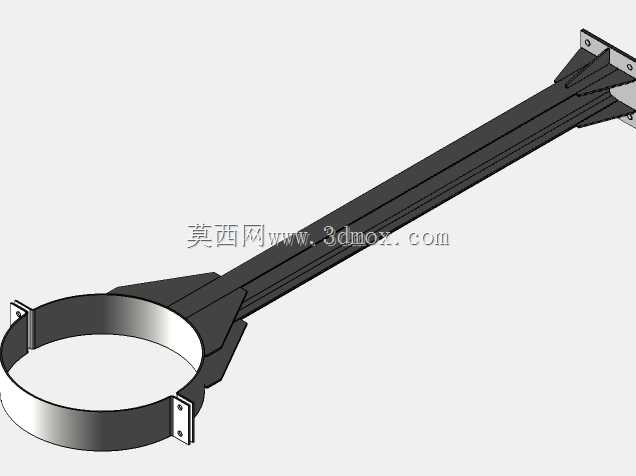

　　结构设计上，支架上部采用整圆式抱箍结构，抱箍两侧预留耳板连接位，安装时可通过螺栓调整抱箍的抱紧力度，既能够保证风管外壁与抱箍内衬的防滑橡胶垫紧密贴合，避免风管因热胀冷缩出现轴向窜动，又不会因抱紧力过大导致薄钢板风管出现局部压痕变形；抱箍下方对称设置两块三角加强筋板，筋板直接与垂直支撑立柱焊接连接，将抱箍承受的垂直载荷均匀分散到立柱截面上，避免应力集中在焊缝位置。垂直支撑立柱采用矩形截面型材制作，立柱底部同样设置对称的三角筋板与安装底板连接，底板上预留四个地脚螺栓孔，可直接通过膨胀螺栓固定在混凝土基础或是钢结构平台面上，安装时可根据现场实际的风管标高，对立柱长度进行适配裁切，不需要额外加工复杂的连接结构。从安装边界来看，

　　这款支架适配的风管外径严格对应500mm，抱箍的开合间隙预留了10mm的调节量，可兼容外径存在±3mm制造误差的风管；支架整体的垂直支撑高度可根据现场管路布设高度灵活调整，底板的安装孔位横向、纵向间距均为150mm，适配常规的M12膨胀螺栓安装要求，安装时不需要在风管上额外焊接固定件，不会破坏风管的镀锌层或是防腐涂层。实际选型过程中，结构工程师需要提前核算对应管段的总重量，包括风管本体、保温层、管内积尘的最大重量，再乘以1.5倍的安全系数，确认支架的承重能力满足要求；安装时要保证支架底板与基础面完全贴合，若基础面存在坡度，需要垫入调平垫片后再紧固地脚螺栓，避免立柱出现倾斜导致抱箍与风管不同心，出现局部受力过大的问题。

　　不同于通用型的组合式管道支架，这款支架的抱箍弧度完全匹配500mm外径风管的曲率，安装后抱箍与风管外壁的接触面积超过85%，单位面积的压强大幅降低，即使是厚度0.5mm的薄钢板螺旋风管，也不会出现被支架压变形的问题；两侧的耳板连接位除了用于抱紧风管外，还可作为跨接接地线的连接点，省去了额外在风管上焊接接地端子的工序，适配通风系统的防静电安装要求。在工业除尘系统的应用场景中，这类支架还可根据需求在立柱上预留脉冲吹灰管道的固定卡扣位，将配套的辅助管路与支架集成安装，减少现场单独焊接固定件的工作量，提升管路布设的整齐度。
