22毫米规格旋转式电位计结构设计

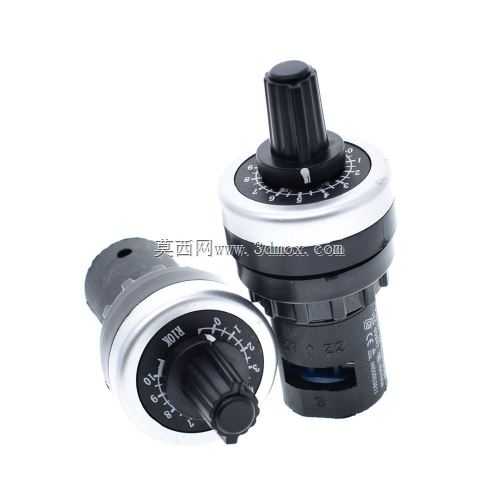

　　在工业控制、仪器仪表、民用电子设备的参数调节场景里，这类22毫米直径的旋转电位计是十分常见的人机交互与信号反馈部件，很多设备的参数微调、音量调节、转速设定、阈值标定功能，都要依靠这类电位计来实现。不同于大尺寸的工业级电位器，这个规格的电位计兼顾了安装空间占用与操作手感，适配面板厚度在1到3毫米之间的各类设备壳体，不管是台式测试仪器、小型工控操作盒，还是民用音频设备、小型机电控制器的面板上，都能见到这类结构的电位计。

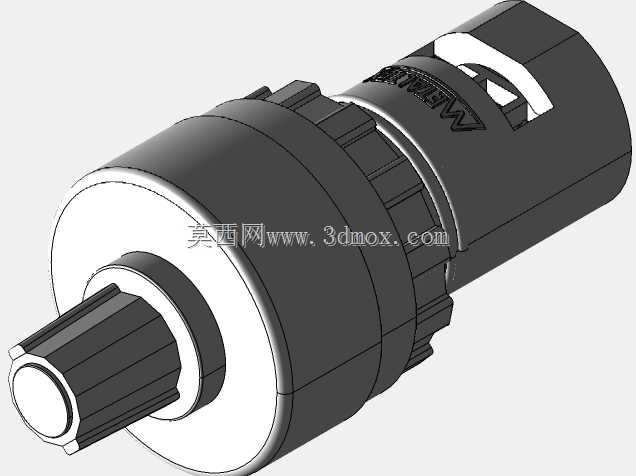

　　从实际使用的角度看，这类电位计的核心功能是通过转轴的旋转带动内部碳膜或者导电塑料基片上的电刷移动，从而输出连续变化的电阻值，给后端控制电路传递0到满量程的线性调节信号，部分带定位档位的款式还可以实现分段式的参数切换，不过这款是连续旋转调节的结构，旋转角度大概在270度左右，能覆盖绝大多数连续参数调节的需求。设计这类电位计的三维结构时，首先要考虑的是面板安装的适配性，主体直径22毫米的尺寸刚好对应标准的面板开孔尺寸，安装时不需要额外扩孔或者加装转接衬套，前端的螺纹锁紧结构可以直接通过六角螺母固定在面板上，防松垫圈的预留位置也在结构里做了避让，避免安装后长期使用出现松动偏移。

　　转轴部分采用了带防滑齿的塑料轴芯结构，顶端的一字槽既可以用螺丝刀进行精细微调，也可以配套对应的塑料旋钮进行手动操作，轴芯的伸出长度做了严格的控制，既保证旋钮安装后不会和面板表面产生摩擦，也不会因为伸出过长导致受力时容易断裂。外壳部分的防滑滚花结构不是装饰性设计，在没有专用工具的时候，操作人员可以直接用手拧动主体部分进行初步的安装定位，外壳上的标识刻印位置做了下沉处理，避免安装螺母旋转的时候刮掉表面的参数标识。后端的接线端预留了标准的焊片位置，三个接线端的间距符合通用电子元件的安规距离要求，焊接时不会出现相邻引脚短路的问题，同时后端的外壳做了倒角处理，穿入面板开孔的时候可以自动导正，不需要反复对位调整。

　　做结构设计的时候，还要考虑实际使用中的误操作受力，比如转轴的径向受力上限做了结构加强，正常手动调节时的侧向推力不会导致轴芯变形，内部的电刷限位结构也做了硬限位设计，旋转到两个端点位置时不会因为用力过大导致电刷脱离基片或者损坏基片涂层。外壳的拼接结构采用卡扣加超声波焊接的工艺预留，三维建模时卡扣的配合间隙控制在0.1毫米，既方便生产时的装配，也能保证焊接后的外壳密封性，达到基础的防尘要求，适配普通工业环境下的使用需求，不需要额外做密封防护结构。

　　很多结构工程师在选型或者建模的时候，容易忽略这类小元件的安装边界，比如电位计装入面板后，后端需要预留的接线空间、旋转时和内部电路板、走线的干涉距离，这个模型里把后端的最大外轮廓、接线焊片的最大伸出长度都做了准确的还原，在做设备整体布局的时候，可以直接把这个模型导入装配体，检查安装位置周边是否有结构干涉，不需要再额外测绘尺寸。另外转轴的同心度在模型里也做了基准还原，装配旋钮的时候可以直接和旋钮的安装孔做同轴配合，模拟实际装配后的效果，避免出现旋钮安装后偏心、转动卡滞的问题。

　　从应用场景的适配性来说，这个尺寸的电位计既不会因为体积太小导致操作时手感发飘、调节精度不够，也不会因为体积过大占用过多的面板空间，在多排布置调节元件的操作面板上，22毫米的中心间距刚好可以满足操作时的手指避让距离，不会出现调节一个旋钮时碰到相邻元件的问题。内部的结构腔体预留了阻尼脂的填充空间，建模时也还原了内部的腔体轮廓，生产装配时可以根据需要填充不同粘度的阻尼脂，获得不同的旋转手感，满足不同设备的操作反馈需求，比如测试仪器需要更细腻的阻尼感，民用设备可以用更低粘度的阻尼脂让调节更顺滑。
