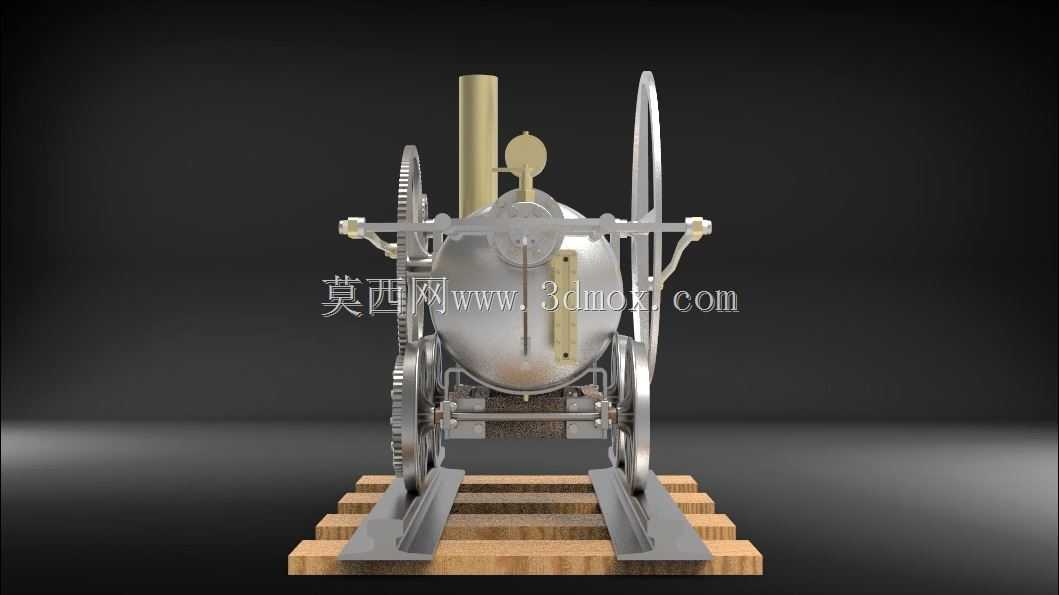

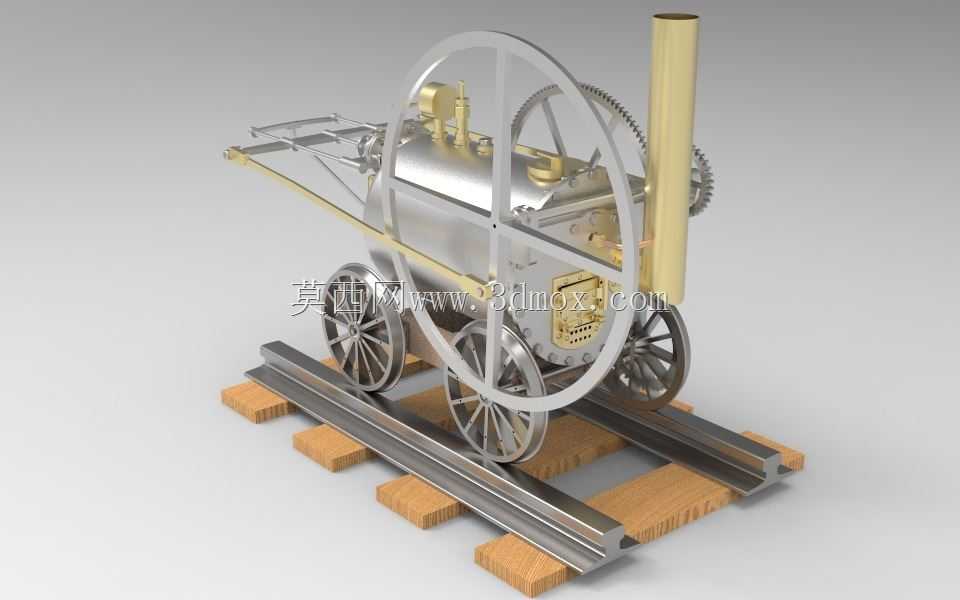

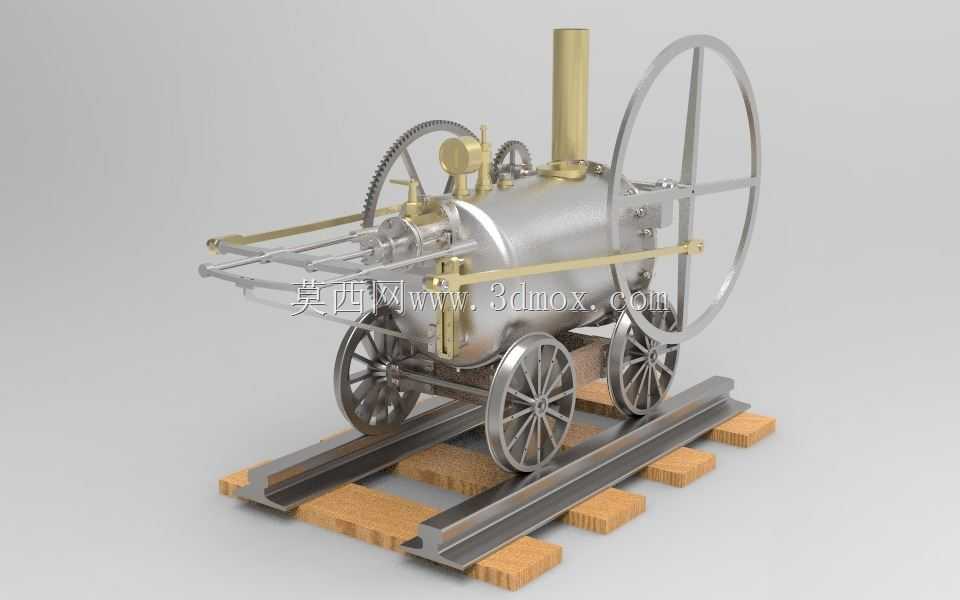

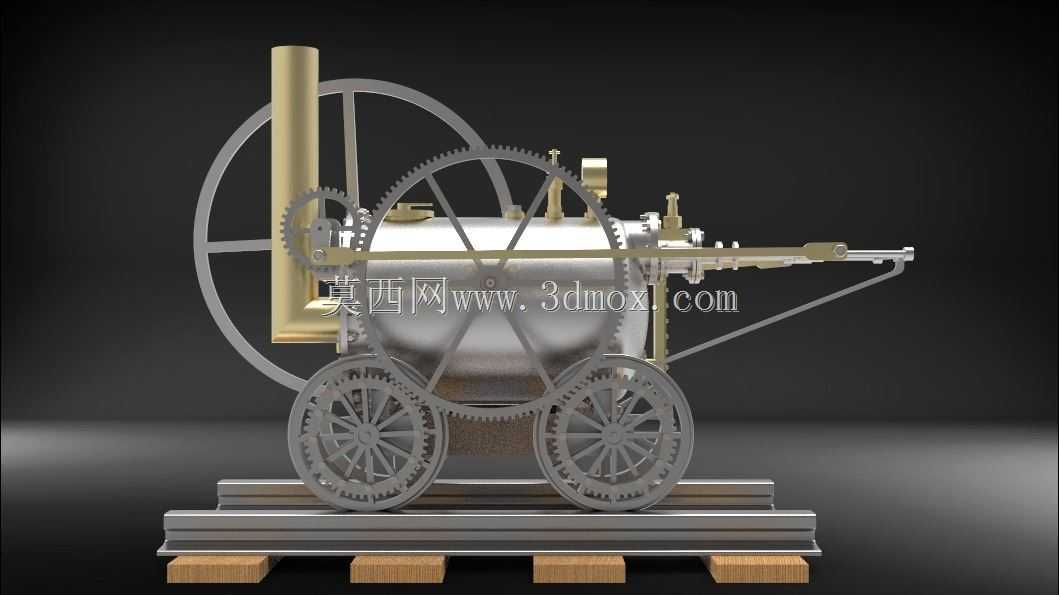

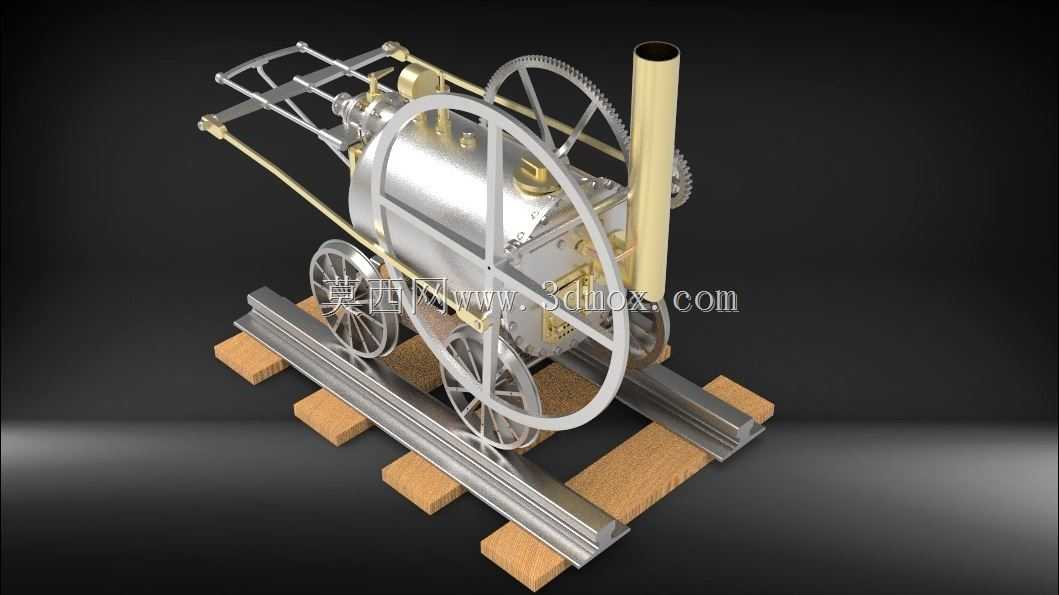

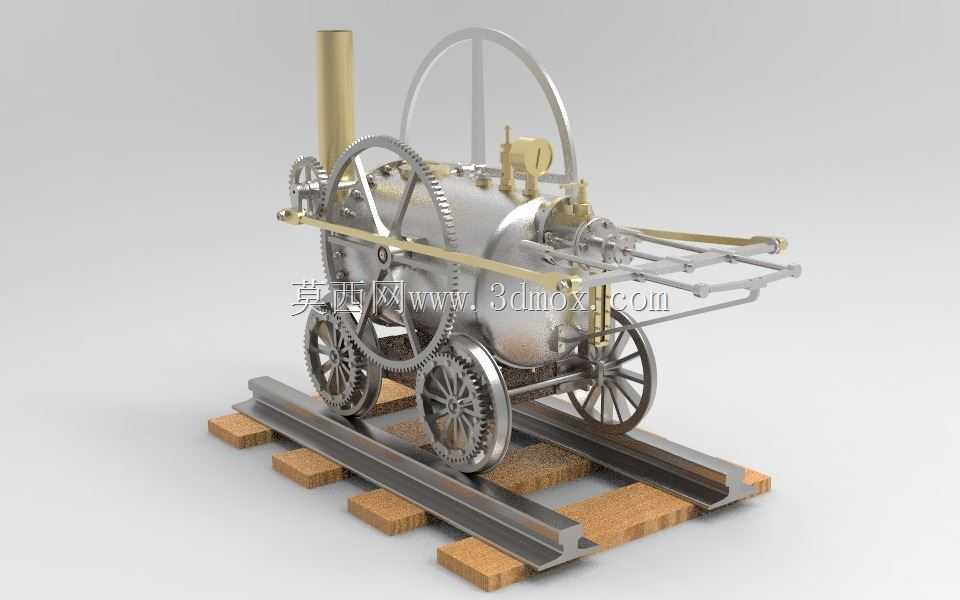

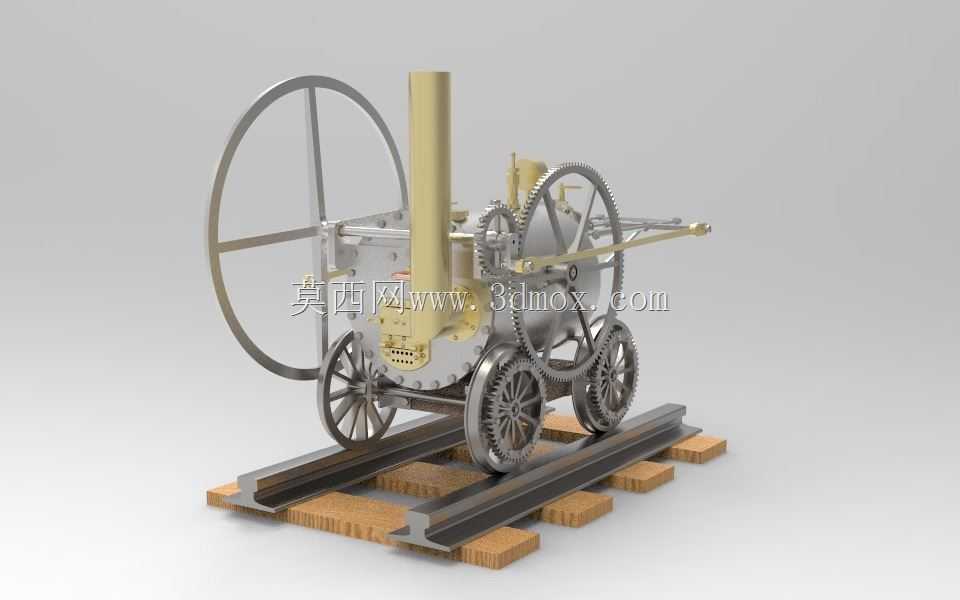

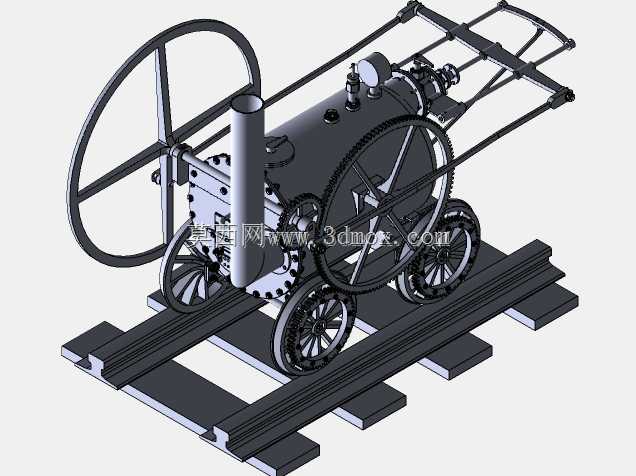

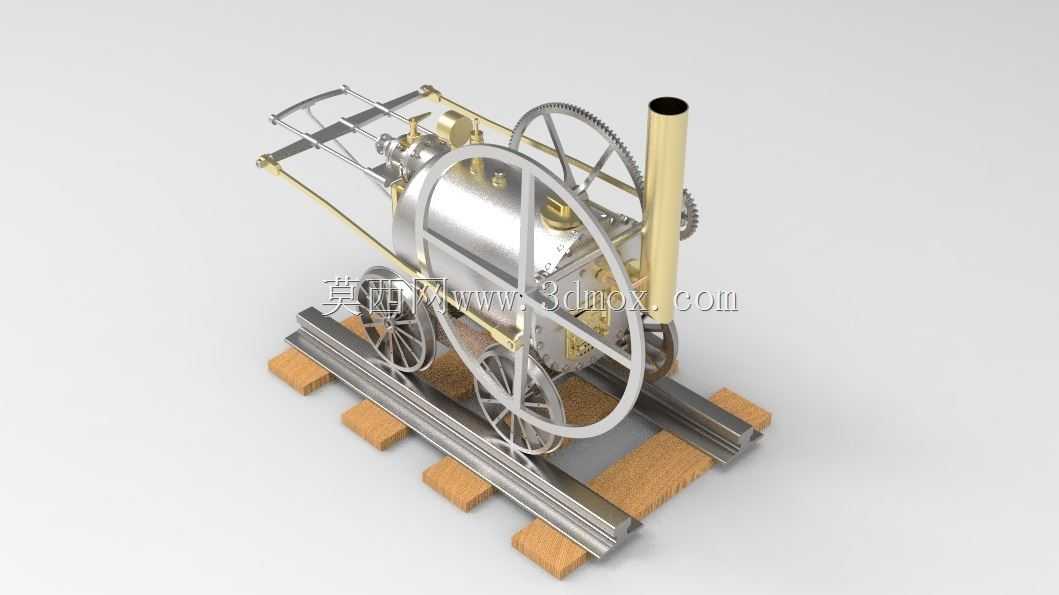

特雷维希克早期蒸汽机车复原结构

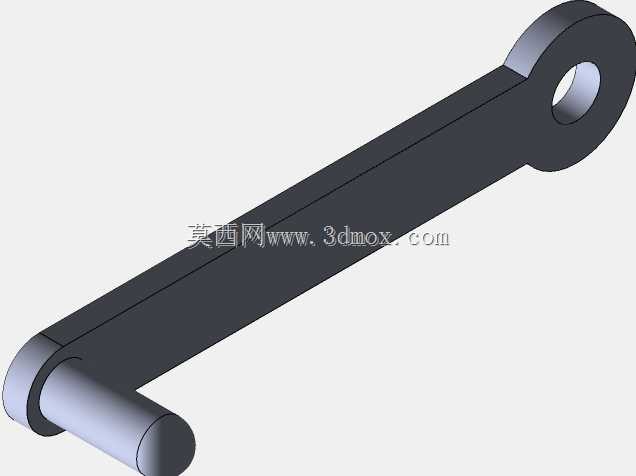

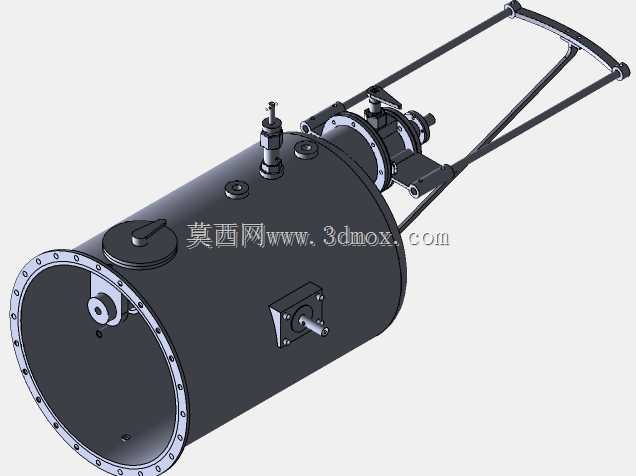

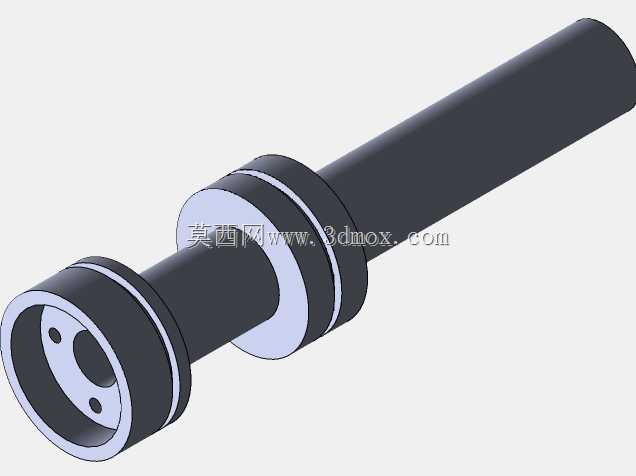

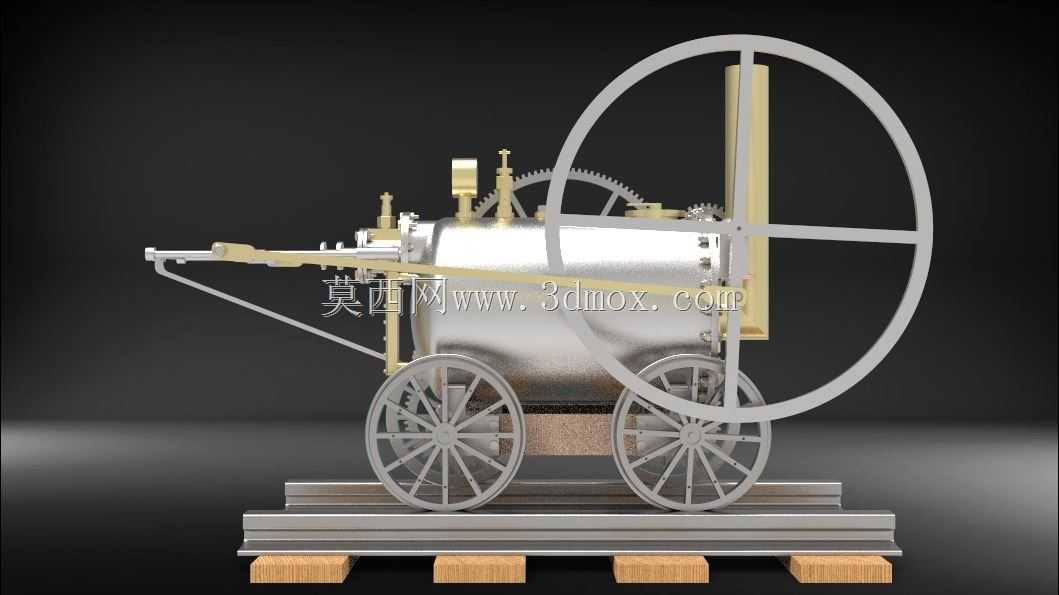

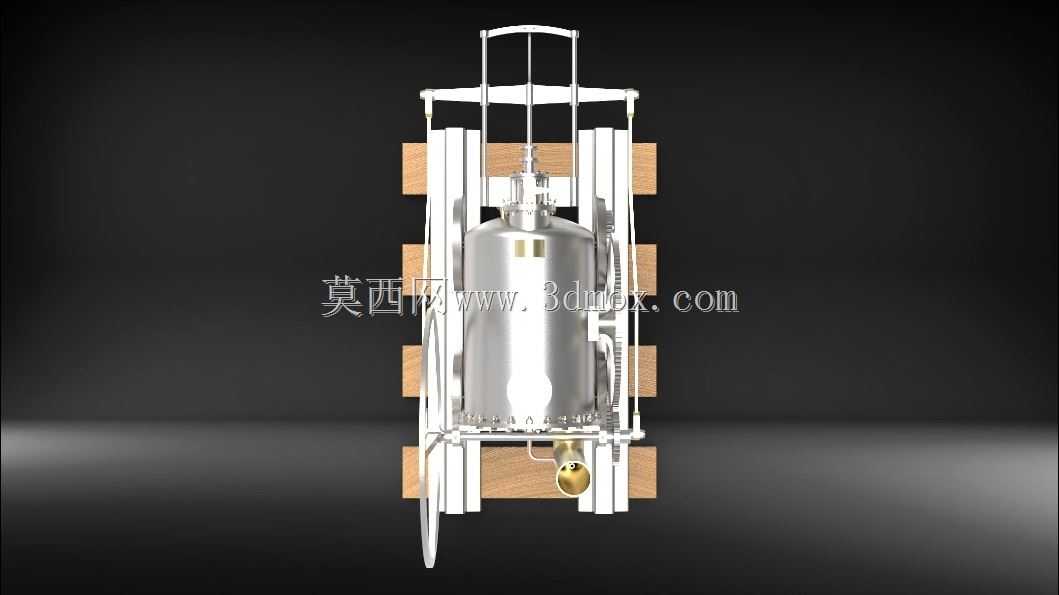

　　该结构还原了早期高压蒸汽机车的核心机械逻辑，在轨道交通发展史的教具演示、复古机械展陈场景中具备很高的参考价值，可帮助结构设计从业者理解初代热力行走设备的动力传递路径，也能为复古工业主题的展项制作提供精准的结构参照。从实际用途来看，这台机车是首次将高压蒸汽动力应用于轨道行走的尝试，核心功能是通过燃煤加热锅炉产生高压蒸汽，推动活塞做往复运动，再通过曲柄连杆机构将直线往复运动转化为轮组的旋转运动，从而带动整车在木质枕木搭配的铸铁轨道上行走，摆脱了此前蒸汽设备依赖固定基座、只能通过缆绳牵引外部负载的局限。设计思路上完全遵循早期工业革命时期的机械加工逻辑，没有冗余的装饰结构，所有部件都服务于动力传递与行走功能：卧式圆柱锅炉作为核心承压部件，

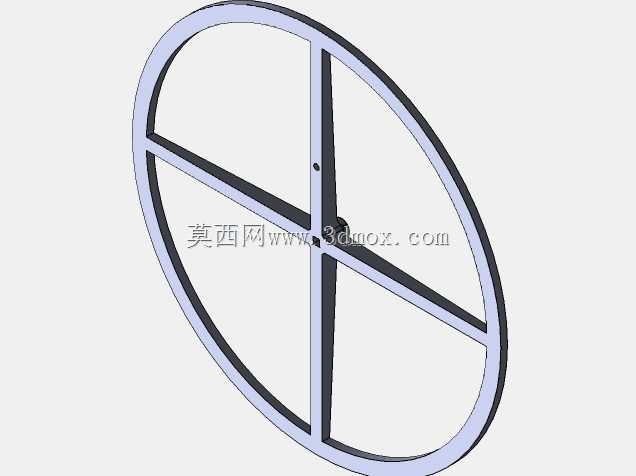

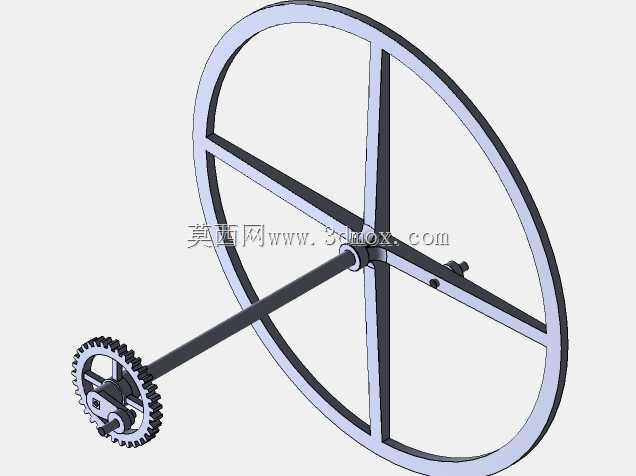

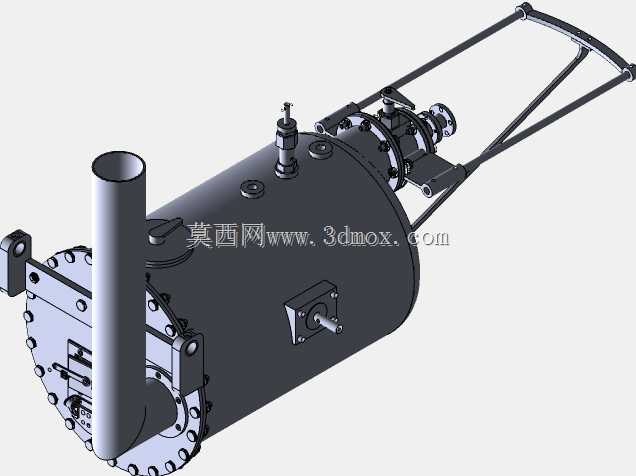

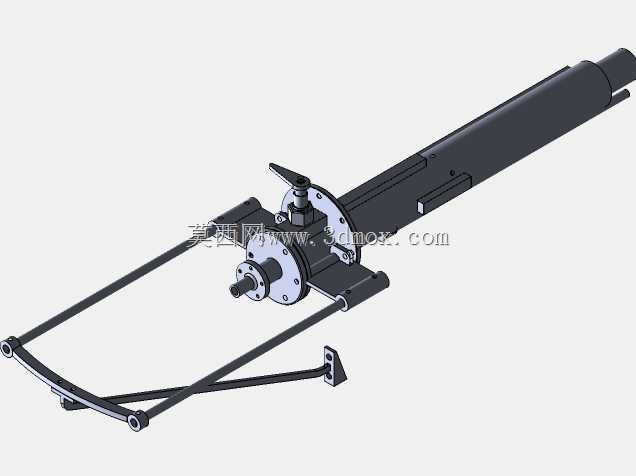

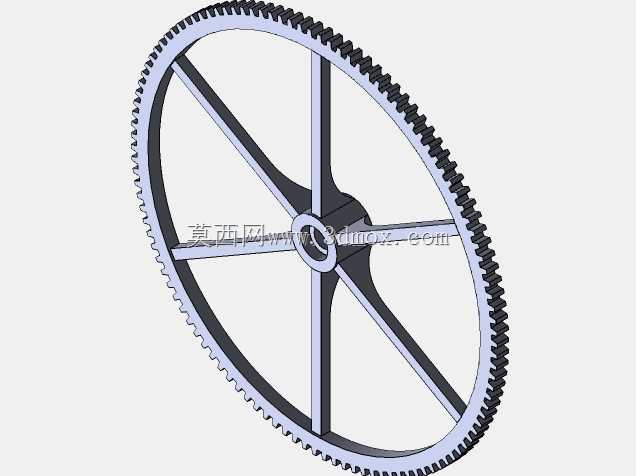

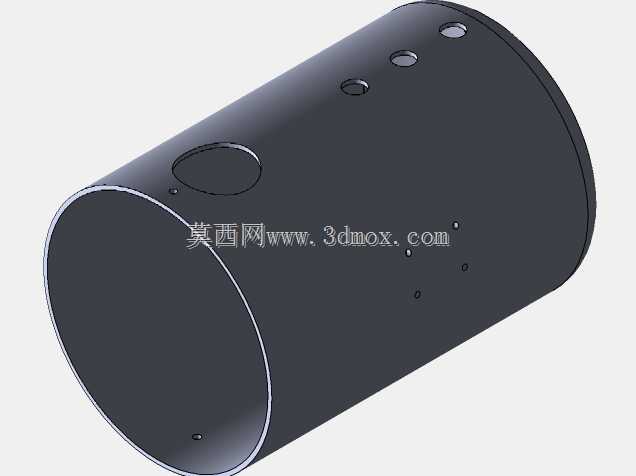

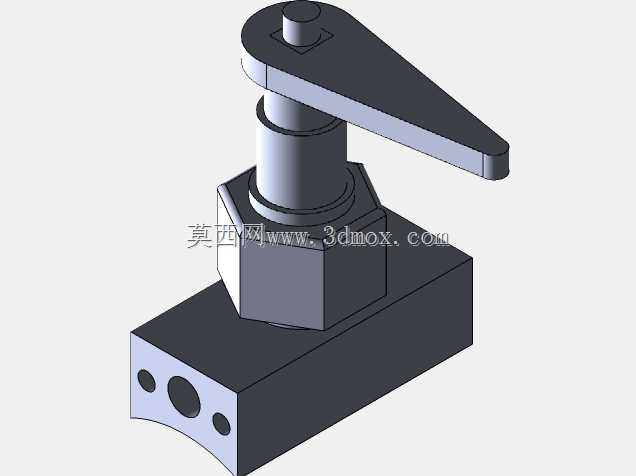

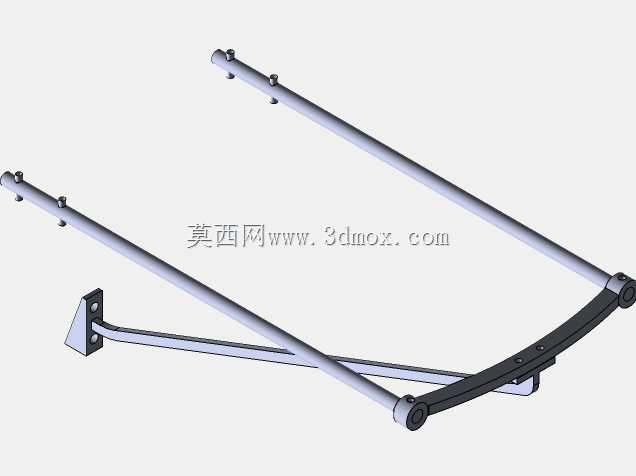

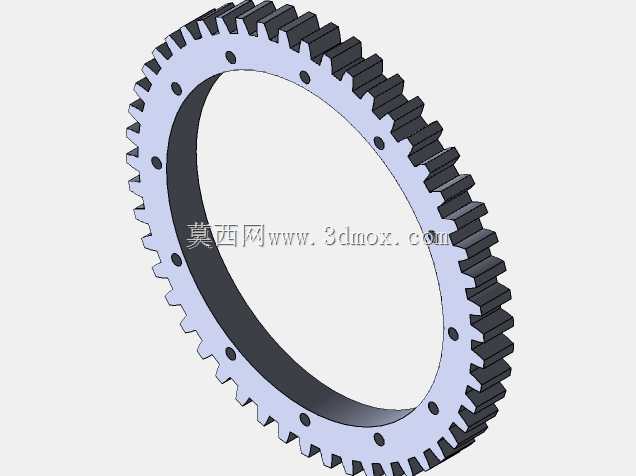

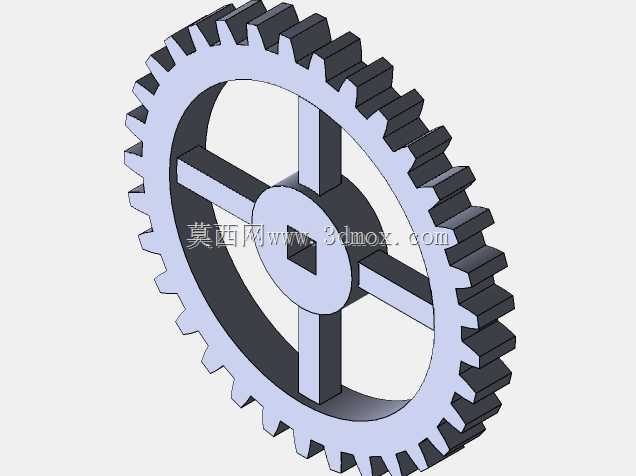

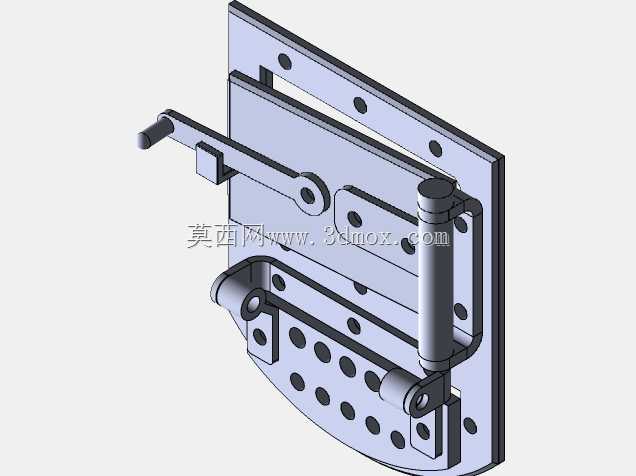

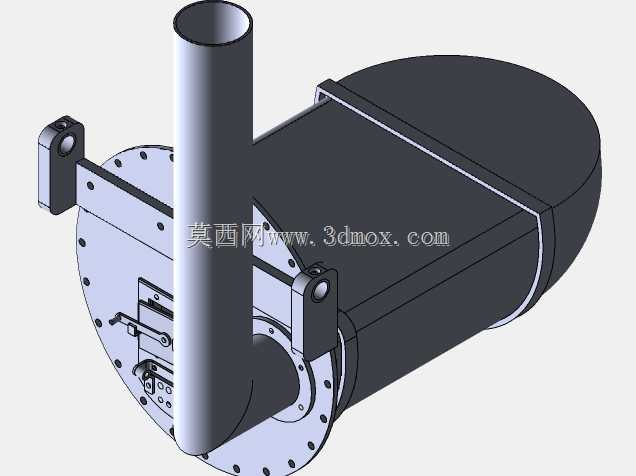

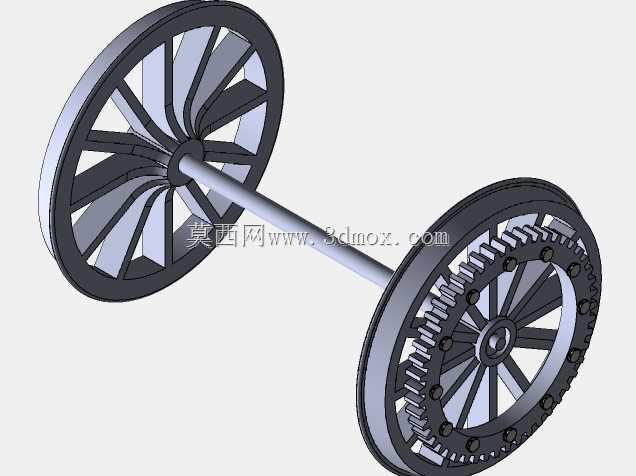

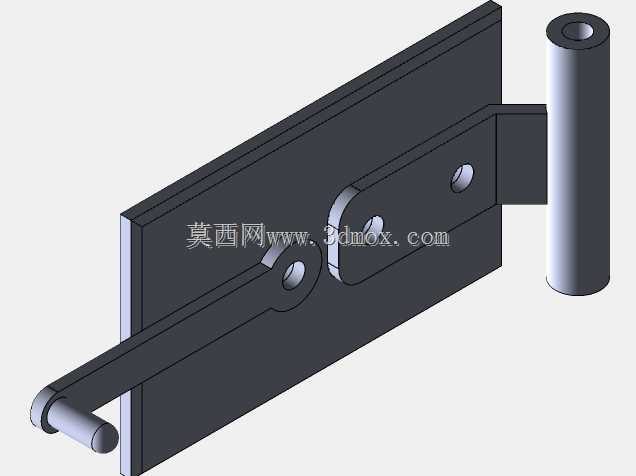

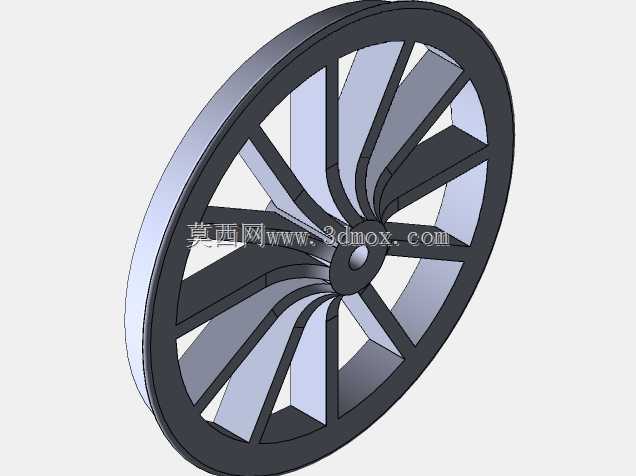

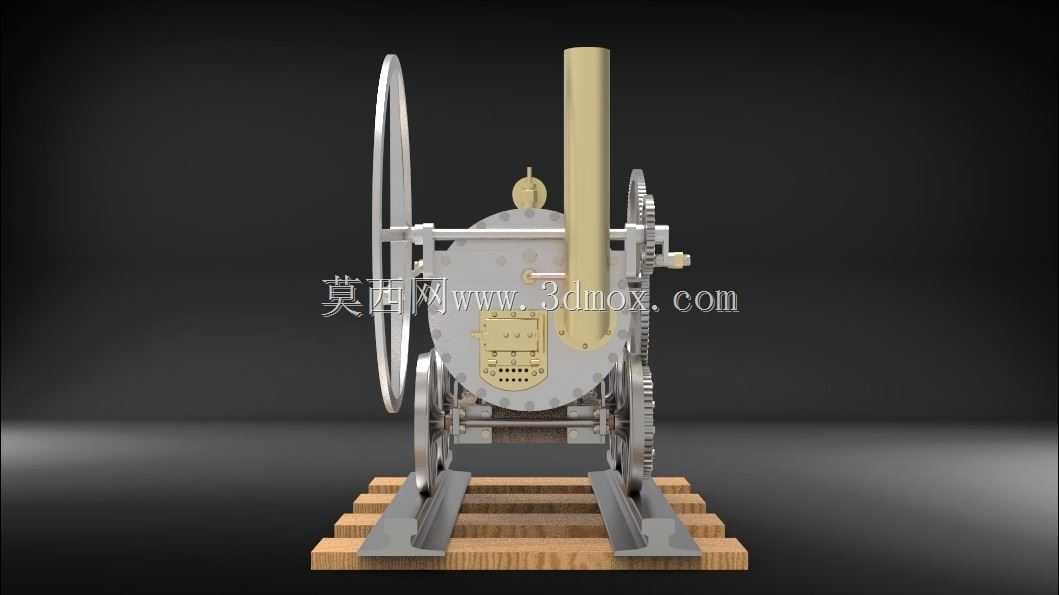

　　布置在车体中部重心位置，保证整车运行时的稳定性；立式烟囱设置在锅炉前端，兼顾排烟走向与蒸汽管路的排布，减少管路弯折带来的蒸汽压损；大直径传动齿轮直接啮合在主动轮轴上，匹配早期蒸汽机低转速、大扭矩的输出特性，不需要额外设置多级减速结构就能满足轨道行走的扭矩需求；前端的操纵杆架直接连接蒸汽阀门的控制机构，操作人员站在车体后端就能通过连杆调整蒸汽进气量，控制整车的行进速度。轮组采用辐条式铸钢轮结构，轮缘与轨道型面完全匹配，避免行走时脱轨，前后轮组的轴距严格匹配早期矿用轨道的轨距要求，安装时轮组内侧与轨道侧面预留2-3mm的间隙，既保证行走时不会卡滞，也能控制横向窜动量在合理范围内。锅炉本体的壁厚按照早期高压蒸汽的承压要求设计，

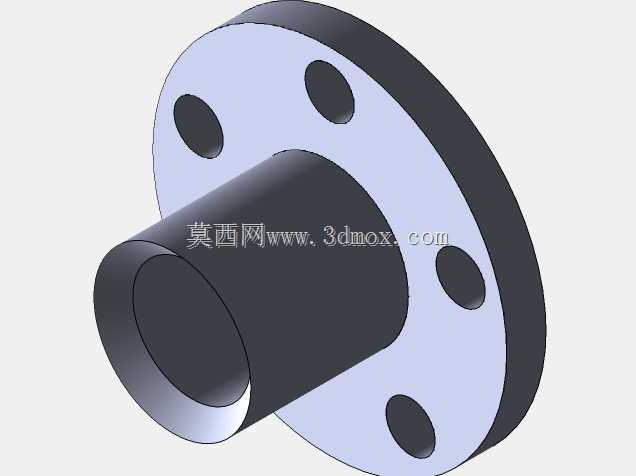

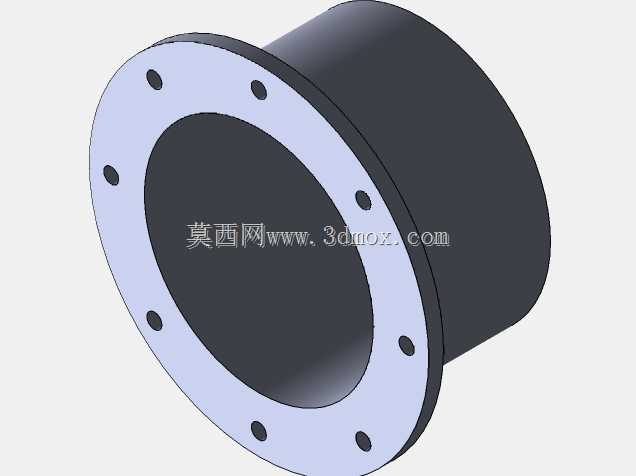

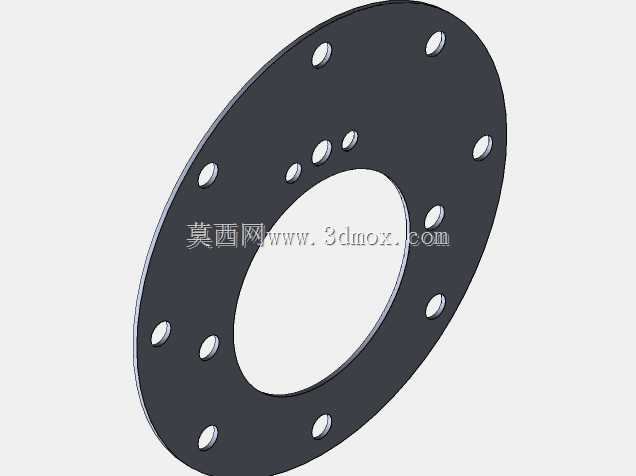

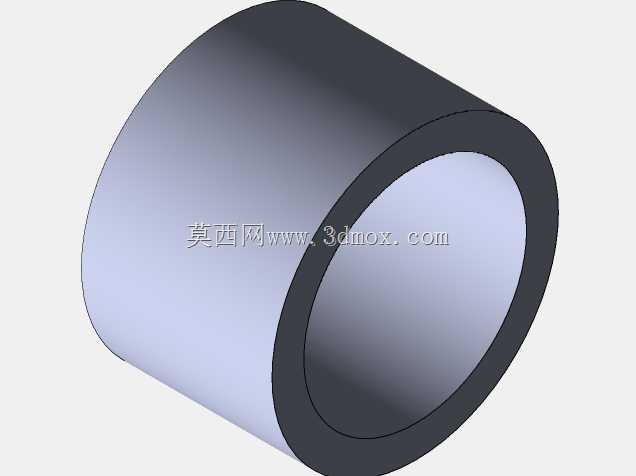

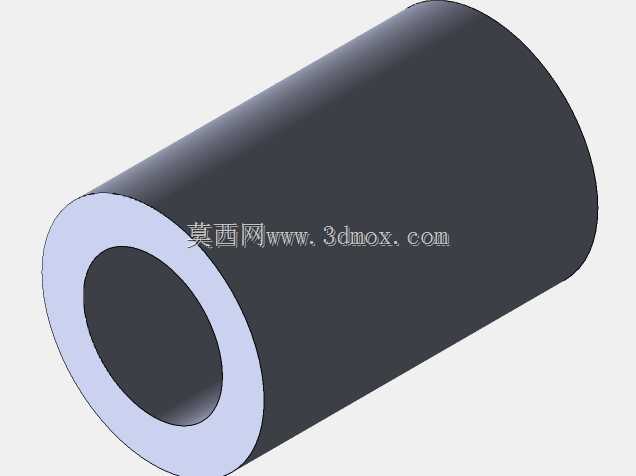

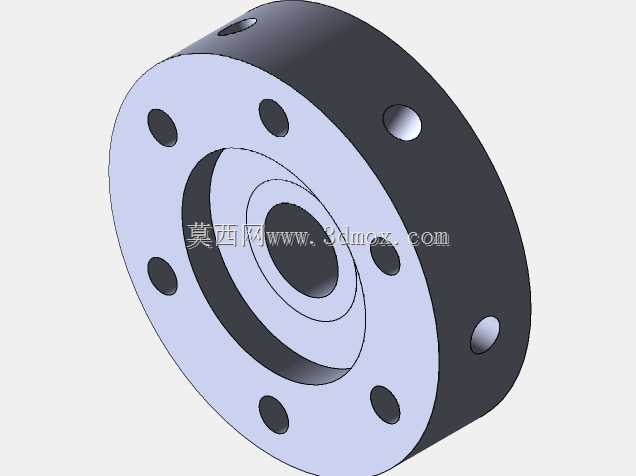

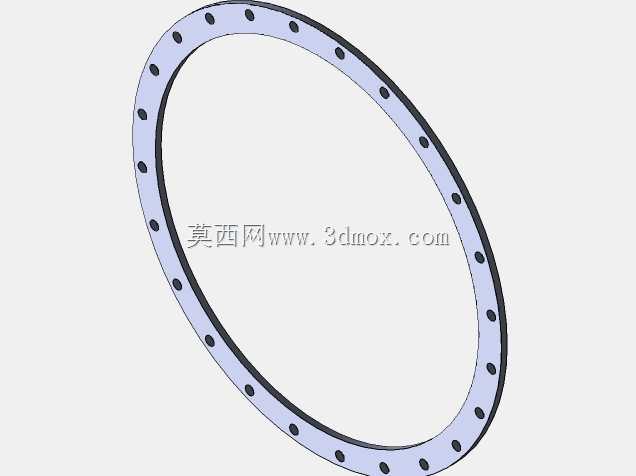

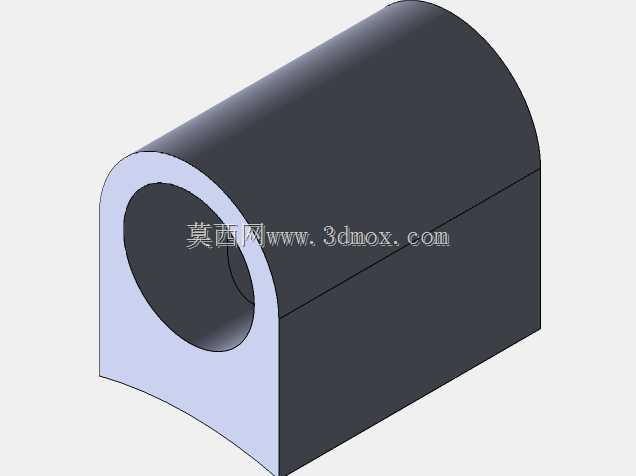

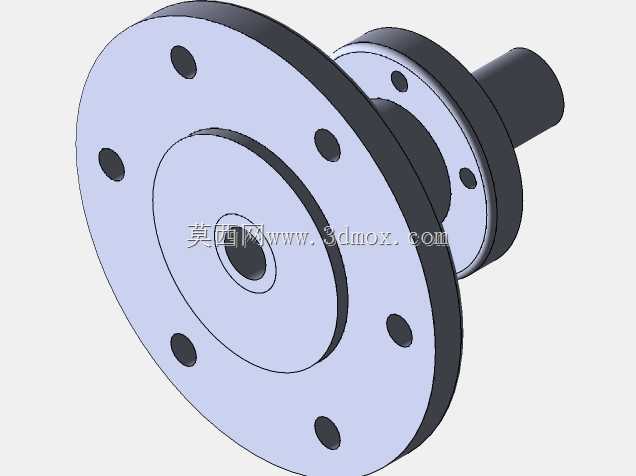

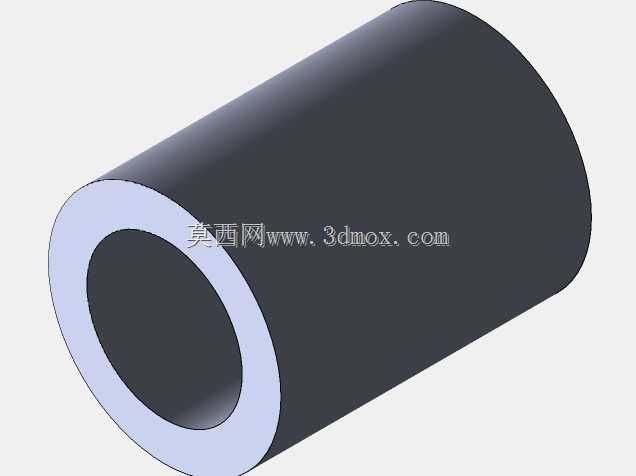

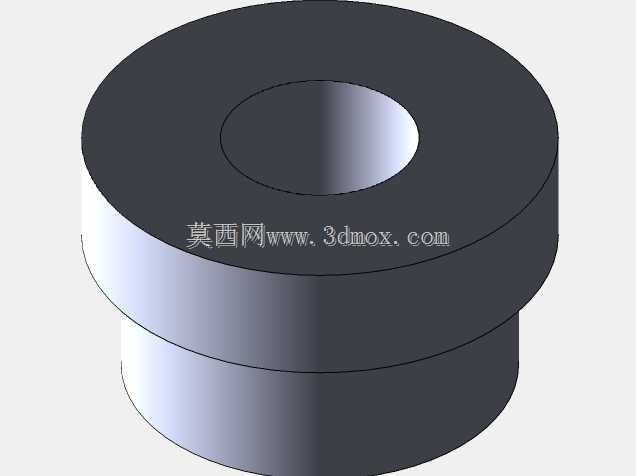

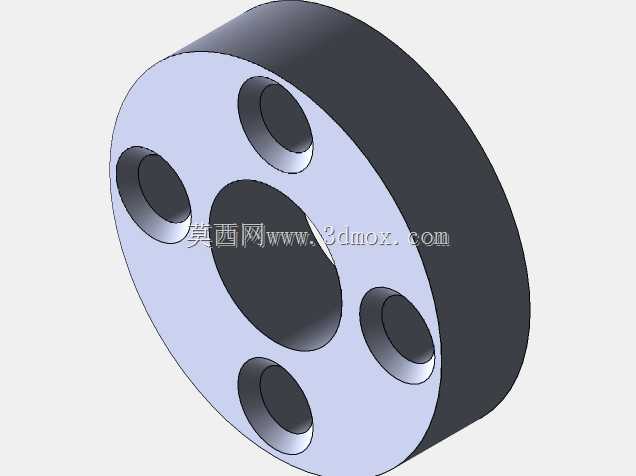

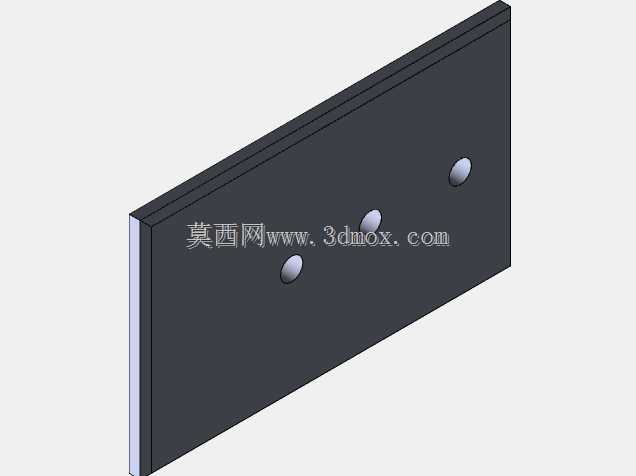

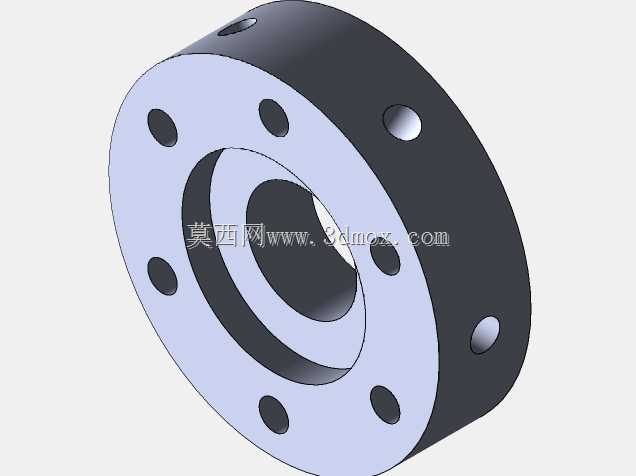

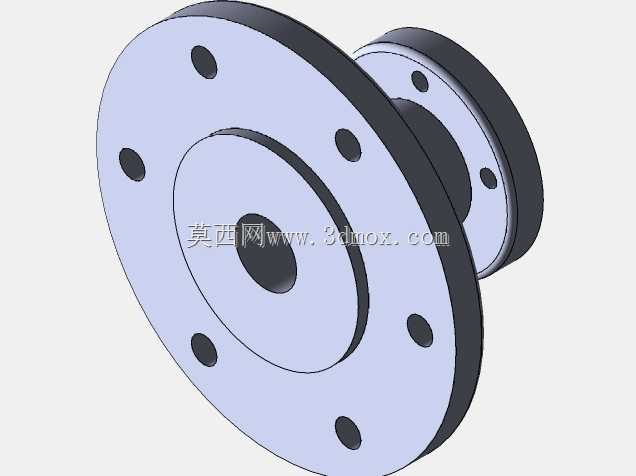

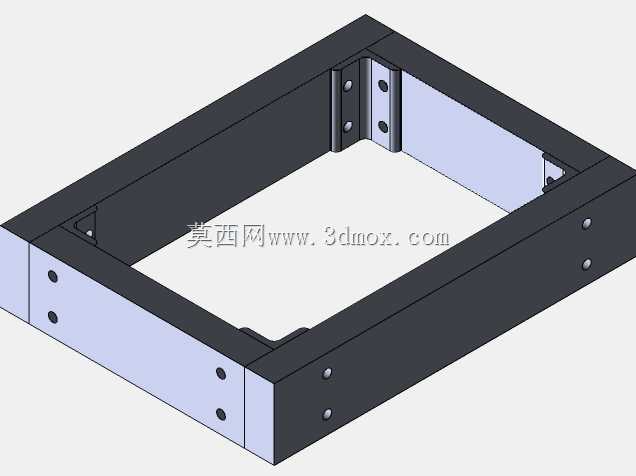

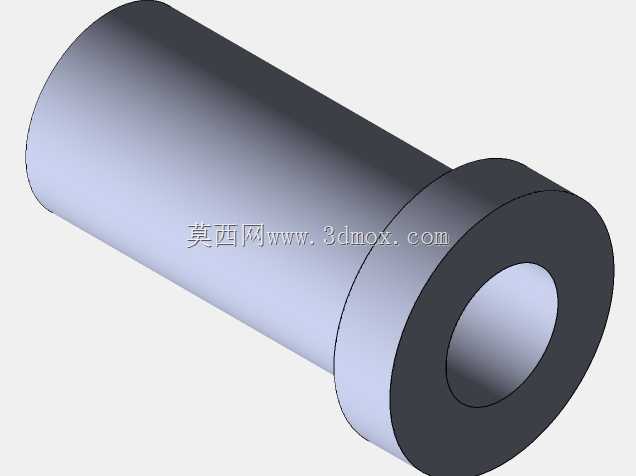

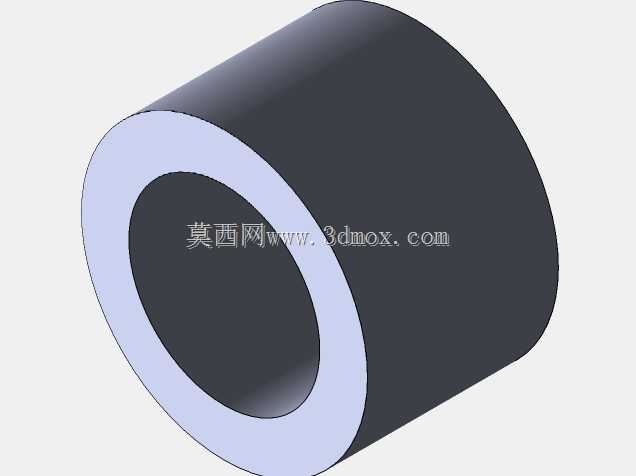

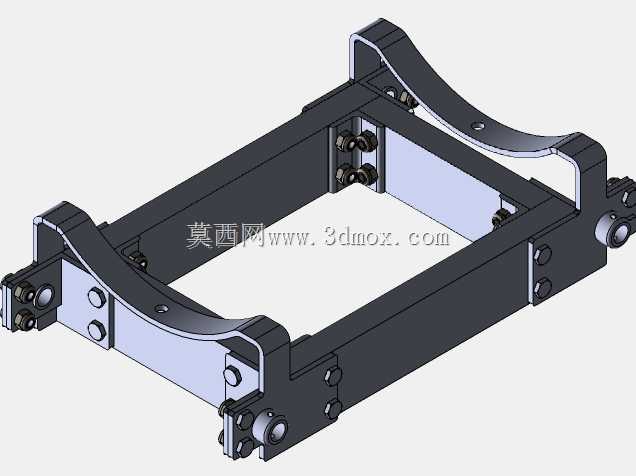

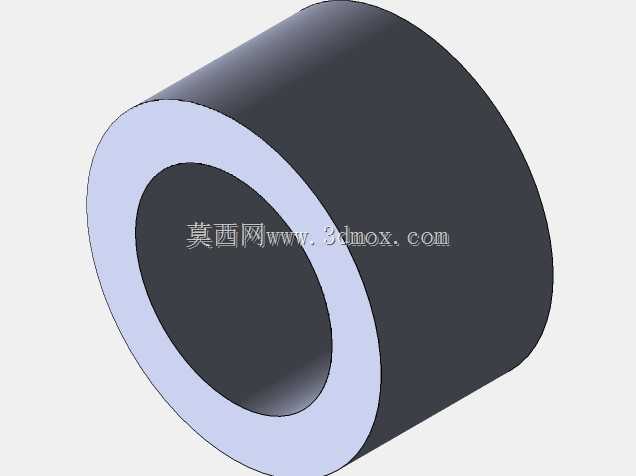

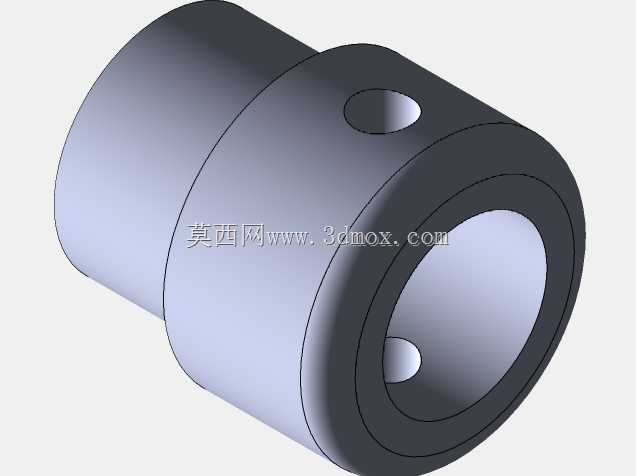

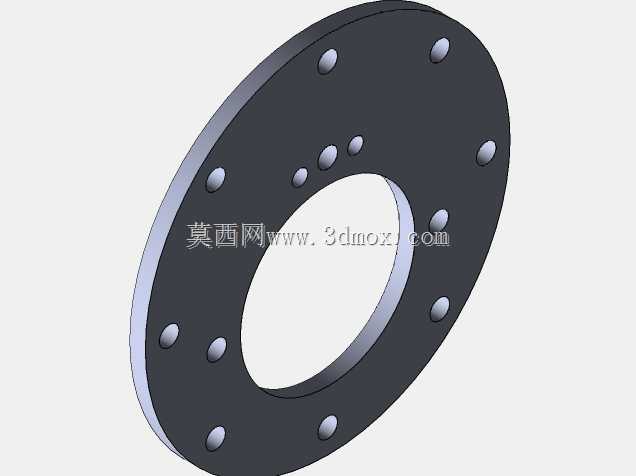

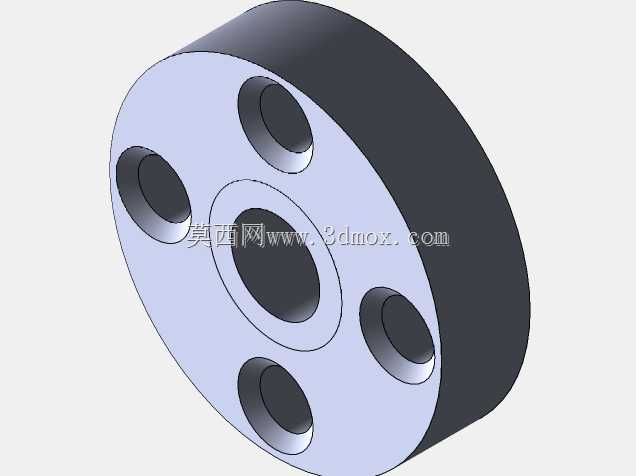

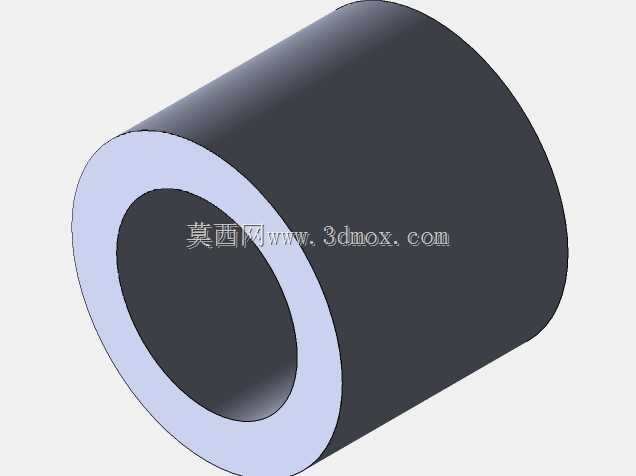

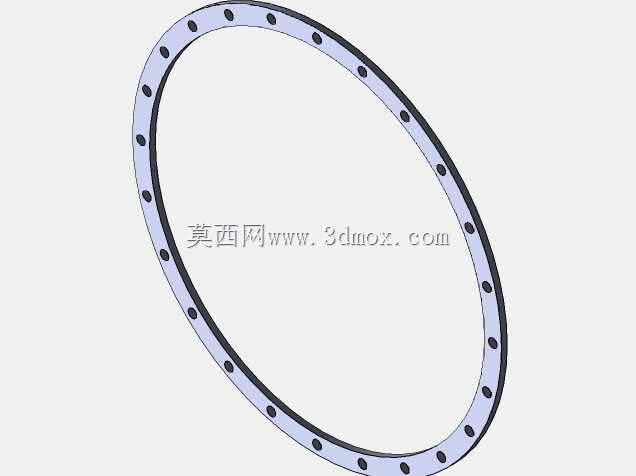

　　所有管路连接位置都采用法兰密封结构，避免高压蒸汽泄漏；车架部分采用型钢铆接结构，没有采用现代焊接工艺，完全还原当时的加工装配逻辑，各个部件的连接位置都预留了铆接操作空间，符合早期工厂的加工装配条件。从安装边界来看，整车宽度控制在轨道两侧限界范围内，烟囱高度不会超出早期矿洞的通行高度，锅炉后端的燃煤仓容量可以支持短距离运输的燃料需求，不需要中途频繁补煤。传动部分的曲柄连杆机构与轮轴的连接位置设置了润滑注油点，日常维护时可以直接加注润滑脂，减少运动部件的磨损；走行轮的轴承采用滑动轴套结构，适配当时的加工精度，不需要高精度的滚动轴承就能满足低速行走的使用需求。整个结构的重心完全落在前后轮组的支撑范围内，

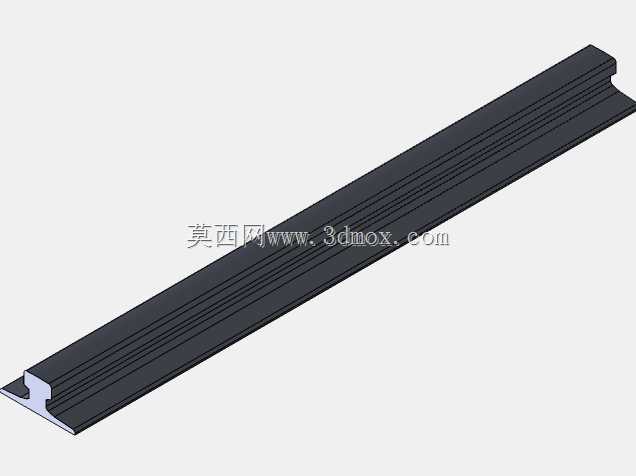

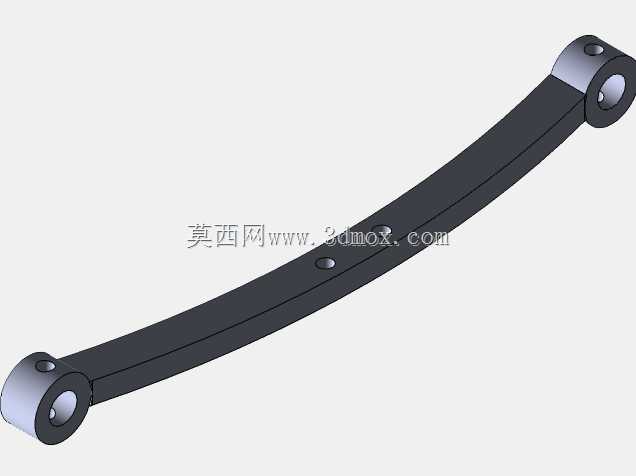

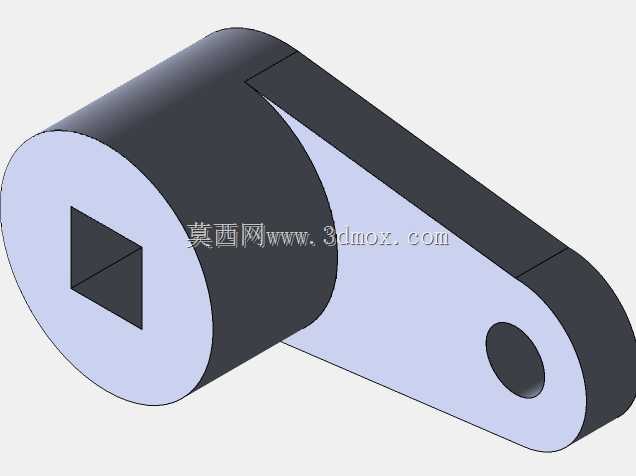

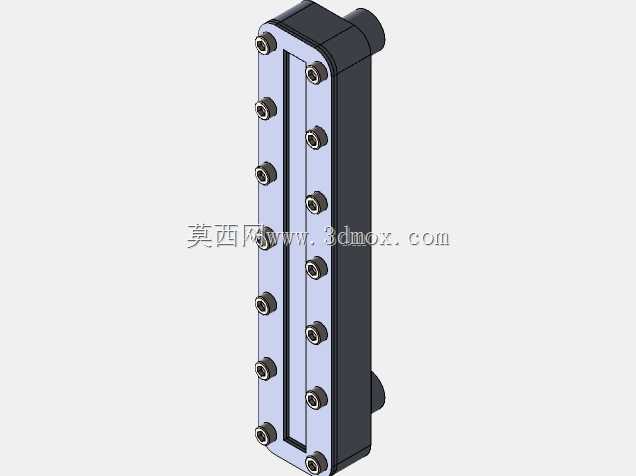

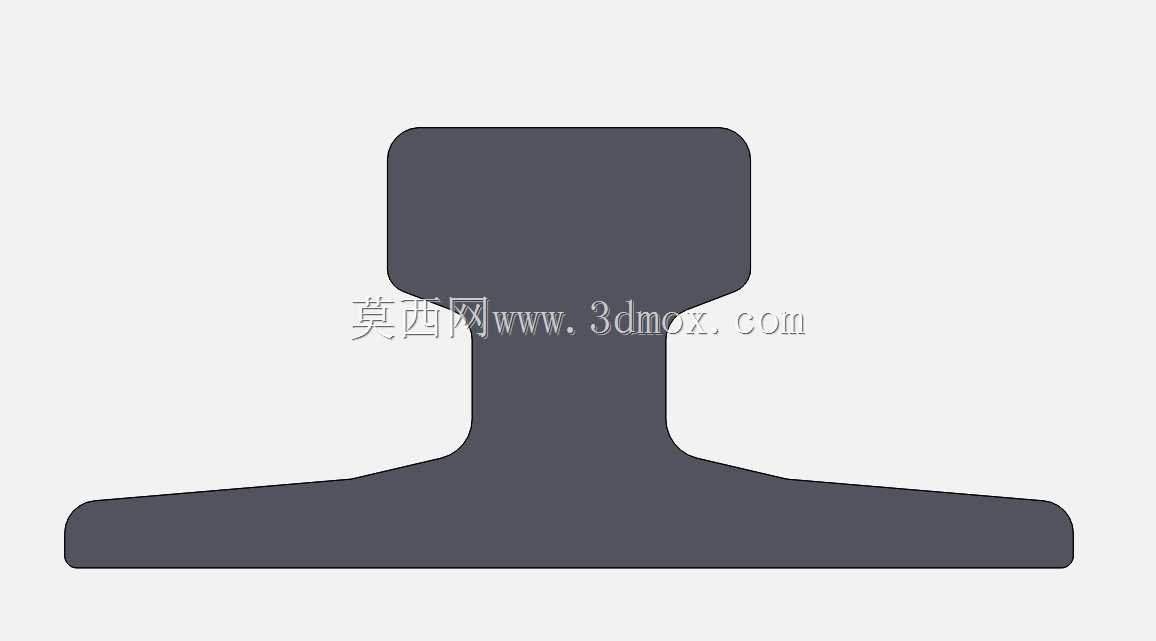

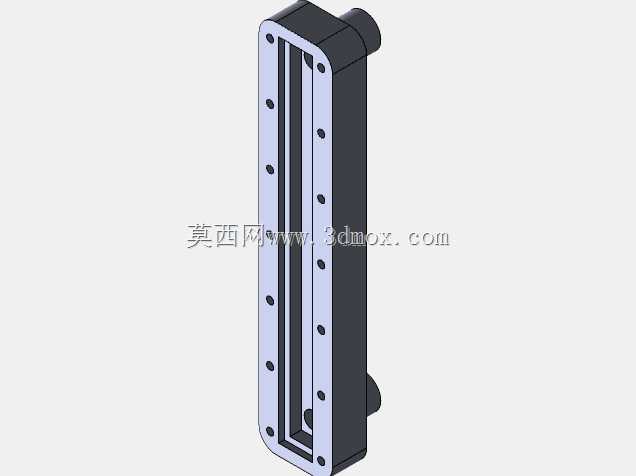

　　满载燃煤和水的状态下也不会出现重心偏移，爬坡时能保证足够的抓地力，不会出现轮组打滑的情况。在建模过程中需要重点关注各个运动部件的干涉情况：曲柄旋转时不能与车架横梁发生碰撞，连杆往复运动时要预留足够的摆动空间，齿轮啮合的侧隙要控制在合理范围，既不能因为侧隙过小导致卡滞，也不能因为侧隙过大产生传动冲击。锅炉上的安全阀、水位计等附属部件都按照实际功能排布，没有随意摆放，保证结构还原的真实性；轨道部分的枕木间距与轮组的周长匹配，行走时不会出现轮组卡在枕木间隙的问题，钢轨的截面型面与轮缘的弧度完全贴合，保证接触受力均匀，不会出现局部应力集中的情况。
