传感器配套用弹簧销定距隔套结构

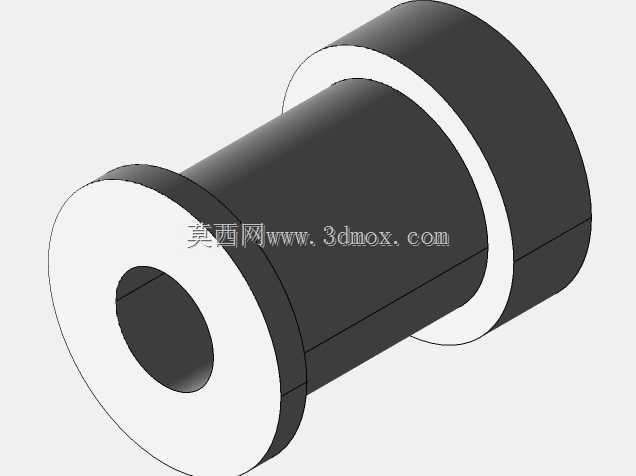

　　在工业传感检测类设备的装配环节里，这类带双凸缘的筒状定距零件，是弹簧销配套安装时常用的间隔定位元件，很多人在做传感器安装模组的结构设计时，容易忽略这类小零件的公差匹配，最后导致弹簧销装配后出现窜动、传感器检测端面位置偏移的问题，直接影响检测数据的稳定性。从实际使用场景来看，这类零件大多用在光电传感器、接近传感器的安装支架叠层装配处，当需要在两块安装板之间预留固定的轴向间距，同时要给弹簧销提供稳定的导向通道时，就会用到这种两端带限位凸缘的结构——中间的筒身部分穿入两块安装板的对齐孔内，两端的凸缘分别贴住两侧安装板的板面，既可以精准控制两块板之间的间隔距离，避免螺栓锁紧时板件出现歪斜压合，又能给穿过内孔的弹簧销提供连续的导向支撑，防止弹簧销在受侧向力时出现弯曲变形。

　　设计这类零件的时候，首先要匹配弹簧销的公称外径，内孔的尺寸公差一般选H7级，既保证弹簧销能顺畅穿过，又不会因为间隙过大导致弹簧销出现径向晃动；筒身的外径要和安装板上的预制过孔做间隙配合，单边间隙控制在0.05到0.1毫米之间，方便装配时快速对位，同时不会因为间隙过大导致定距后出现同轴度偏差。两端凸缘的外径比筒身大3到5毫米即可，凸缘的厚度不需要太厚，一般1.5到2毫米就足够承受螺栓锁紧时的压应力，要是凸缘做的太厚，反而会占用不必要的轴向安装空间，压缩传感器的位置调整余量。

　　从安装边界来看，这类零件的总长度就是两块安装板之间需要保证的精准间距，设计时要根据实际安装空间的堆叠尺寸计算，要考虑到安装板本身的平面度误差，长度公差一般控制在±0.02毫米，避免因为零件长度超差导致两块板锁紧后出现应力变形，进而影响固定在板上的传感器检测角度。零件的内孔要做全孔倒角处理，两端孔口的倒角一般取C0.3，既可以去除机加工产生的毛刺，防止装配时刮伤弹簧销的表面镀层，也能引导弹簧销快速穿入，减少装配时的对位时间。筒身和两端凸缘的衔接处要做R0.2的圆角过渡，避免应力集中，尤其是在设备有持续振动的工况下，直角衔接的位置很容易因为长期受交变应力出现开裂，圆角过渡可以大幅提升零件的结构强度。

　　实际选型应用的时候，还要考虑使用场景的环境因素，如果是在有腐蚀性介质的检测工位，比如化工生产线的传感器安装位，这类零件一般会选用304不锈钢材质，表面做钝化处理，提升抗腐蚀能力；如果是普通的自动化生产线工位，用45号钢做表面发黑处理就足够满足使用需求，成本也更低。要注意的是，这类定距零件不能替代受力的支撑衬套，它的主要作用是控制轴向间距、给弹簧销提供导向，不能承受过大的径向载荷，要是安装位置有较大的侧向力，需要额外加装支撑结构，不能靠这类定距件单独受力。很多新手工程师在做装配体建模的时候，容易把这类零件的凸缘方向搞反，导致装配时凸缘卡入安装板的孔内，起不到轴向限位的作用，建模的时候要明确凸缘的限位面是和安装板表面完全贴合的，筒身长度要和两块安装板的总间隙匹配，不能出现筒身过长导致板件无法锁紧，或者筒身过短导致定距失效的问题。另外在装配序列规划里，这类零件要在弹簧销穿入之前先预装到安装板的孔位里，等两侧安装板对齐、螺栓预紧之后，再穿入弹簧销做最终的定位锁紧，要是先装弹簧销再套定距件，很容易因为孔位对位偏差导致零件卡滞，降低装配效率。
