多规格快插式软管连接接头结构设计

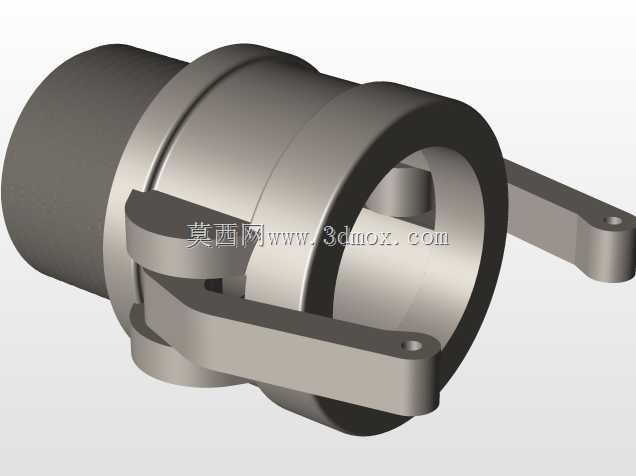

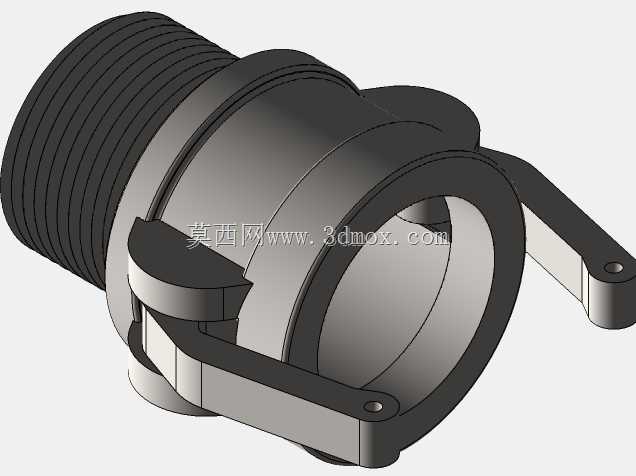

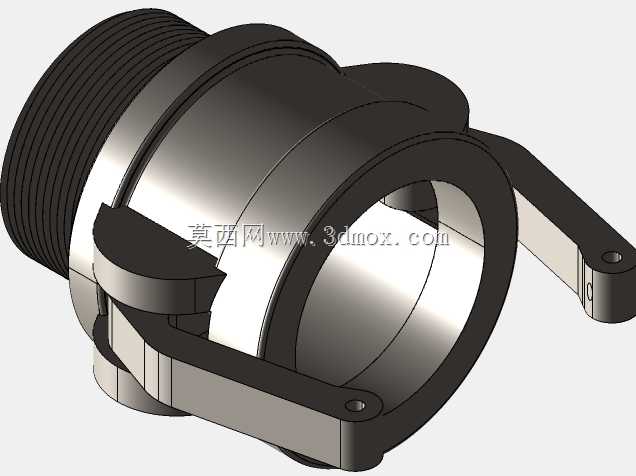

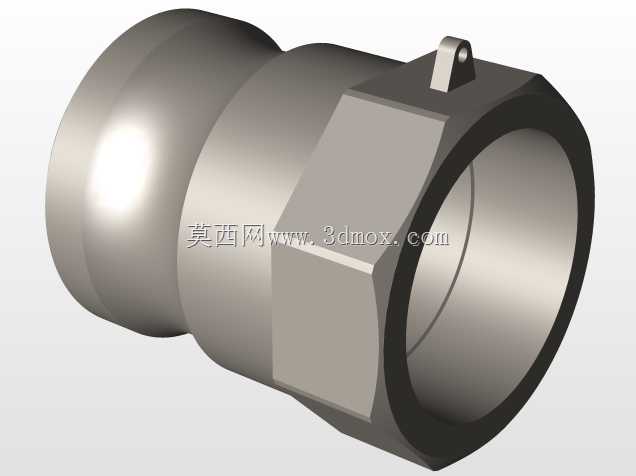

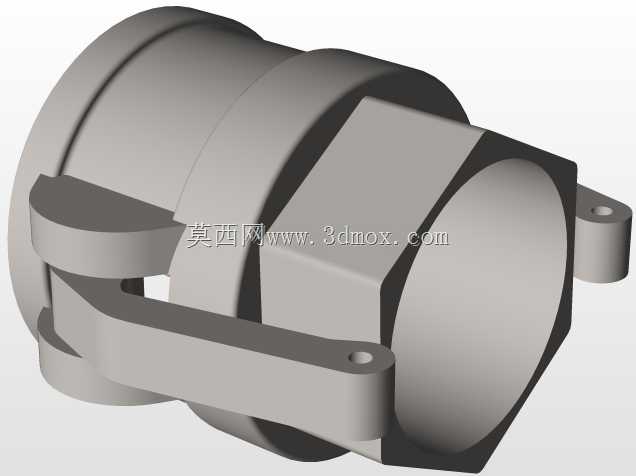

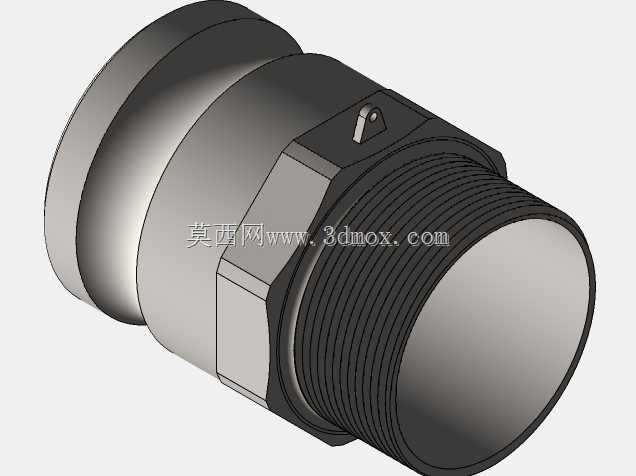

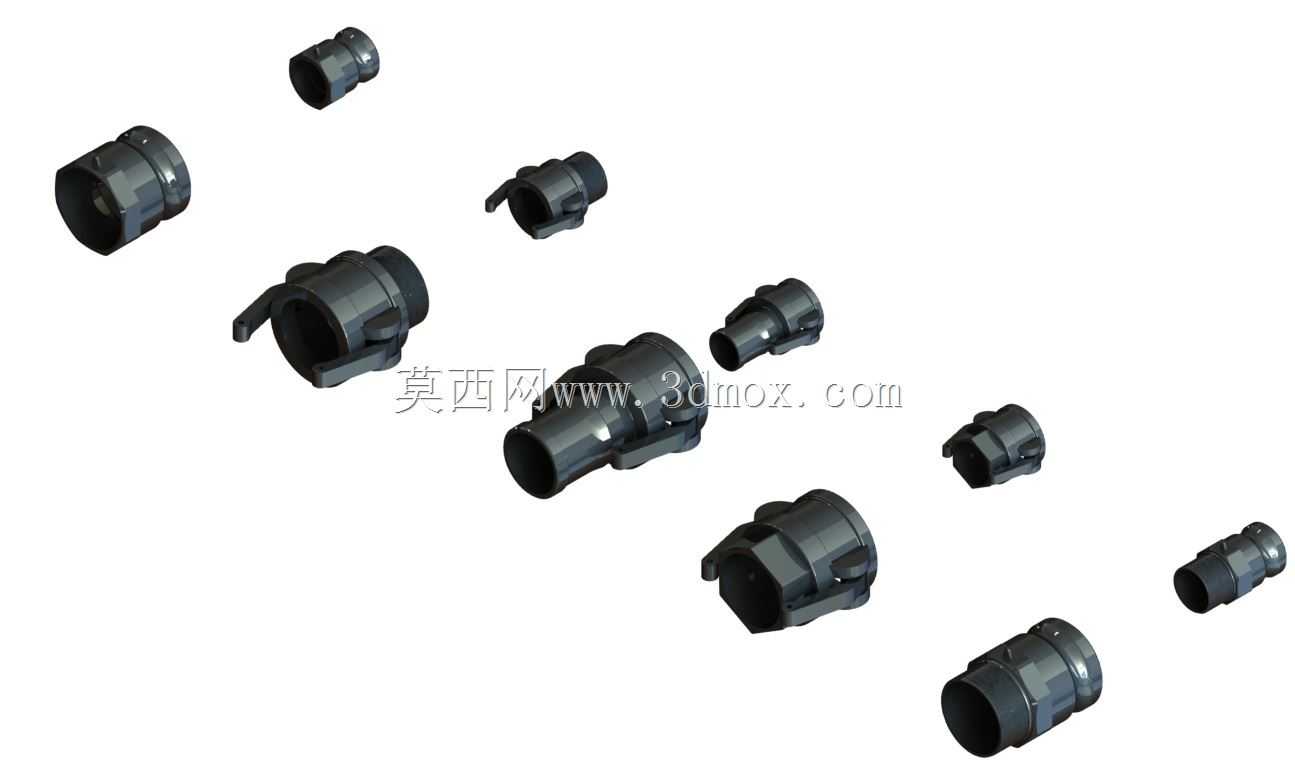

　　在流体输送管路系统的搭建与运维场景中，软管接头是实现柔性管路与刚性端口、不同管径软管之间快速连通的核心基础零件，这类零件广泛覆盖气动控制回路、低压液压输送、工业给排水、小型设备冷却循环、实验台流体管路等多个应用场景，其结构可靠性、安装便捷性直接决定整套管路系统的密封性能与拆装效率。本次呈现的系列接头覆盖A、B、C、D、F五个结构类型，适配1英寸与2英寸两种常规软管通径，不同类型的接头分别对应直连对接、90度转向、带侧固定耳、变径转接、快插锁紧等不同的功能需求，能够覆盖现场管路布置中绝大多数的连接工况。从实际工程选型的角度来看，这类接头的设计首先要平衡密封性能与拆装效率，传统的卡套式、螺纹拧接式接头在频繁拆装的场景下需要借助工具操作，不仅耗时较长，反复拧动还容易造成螺纹磨损、密封面变形，最终引发渗漏问题，而该系列接头采用的是卡扣式快锁结构，安装时仅需将软管插入接头内腔，推至定位台阶后，接头内置的弹性卡爪会自动咬合软管外壁的增强层，配合内侧的丁腈橡胶密封圈实现径向密封，整个安装过程无需额外工具，单人徒手即可完成操作，拆卸时仅需按压接头端部的解锁压环，卡爪自动张开即可拔出软管，单节点拆装耗时不超过10秒，非常适合需要频繁调整管路布局、定期更换管路元件的设备运维场景。从结构设计的细节来看，不同类型的接头在外形尺寸上做了统一的安装边界规划，同通径规格的接头，其端部的插接深度、密封圈压缩量、卡爪锁紧力参数保持一致，确保不同类型的接头在同规格管路上可以通用互换，

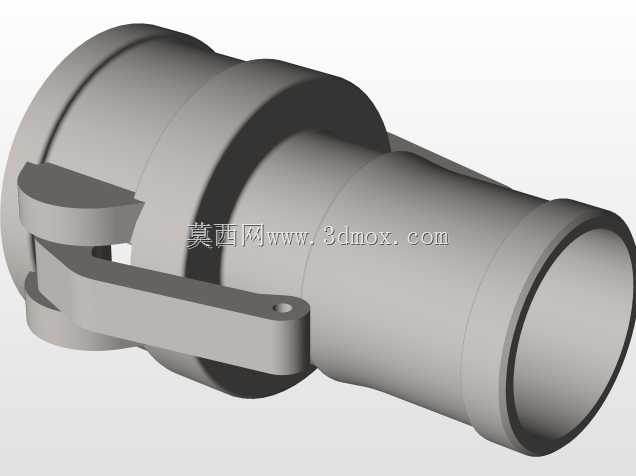

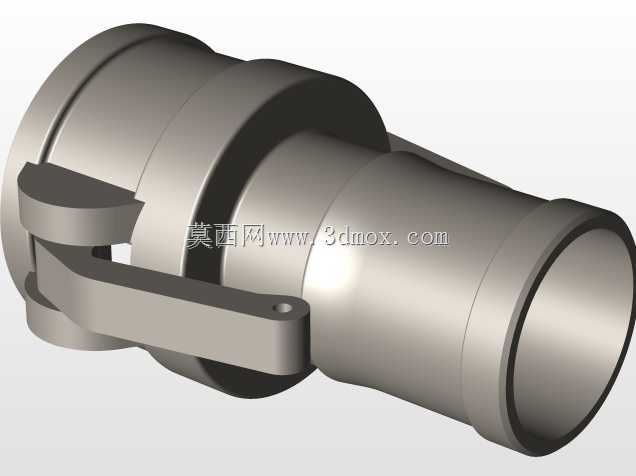

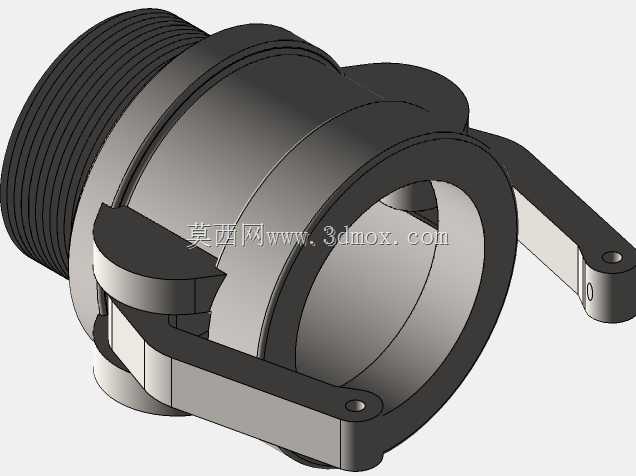

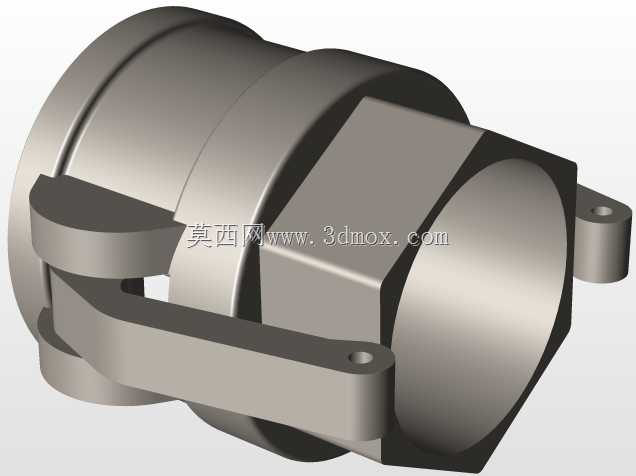

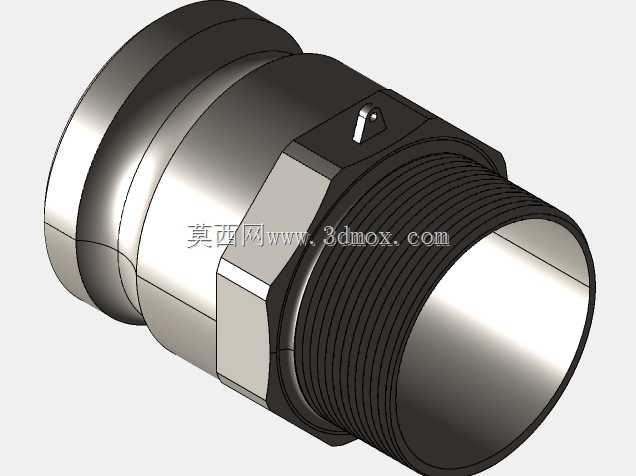

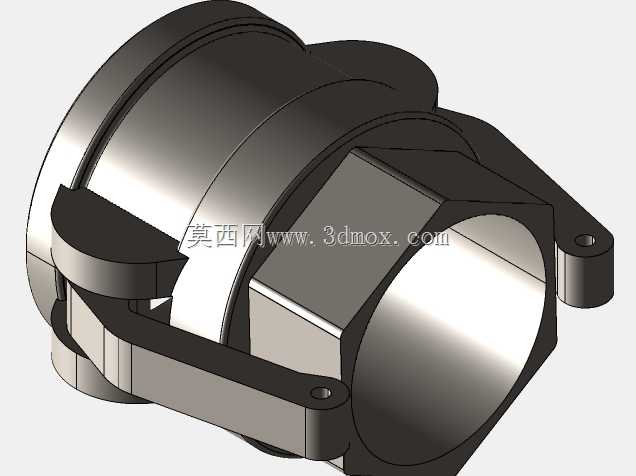

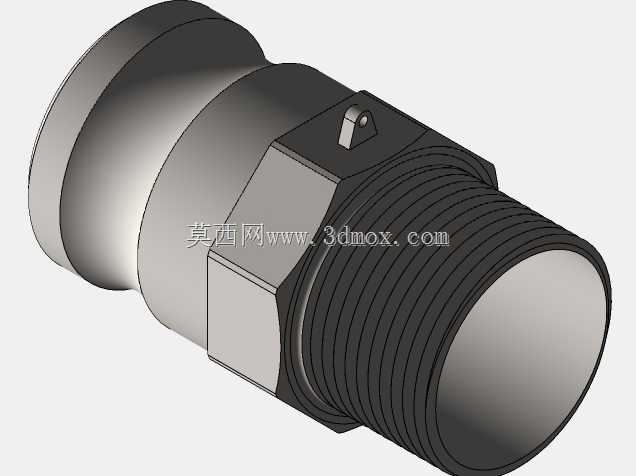

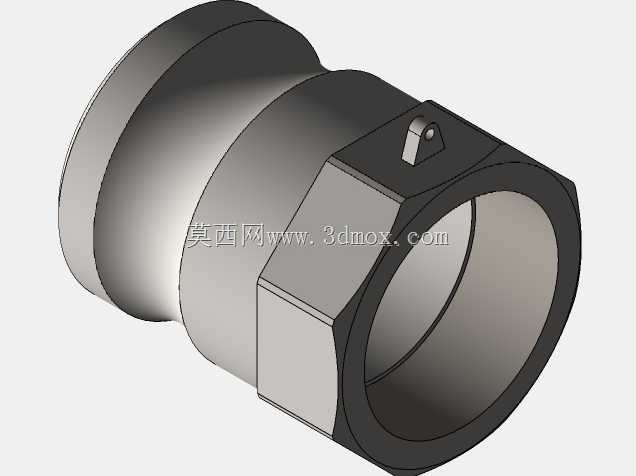

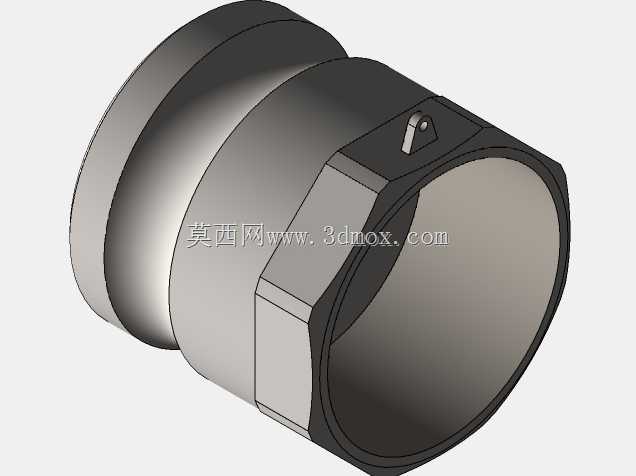

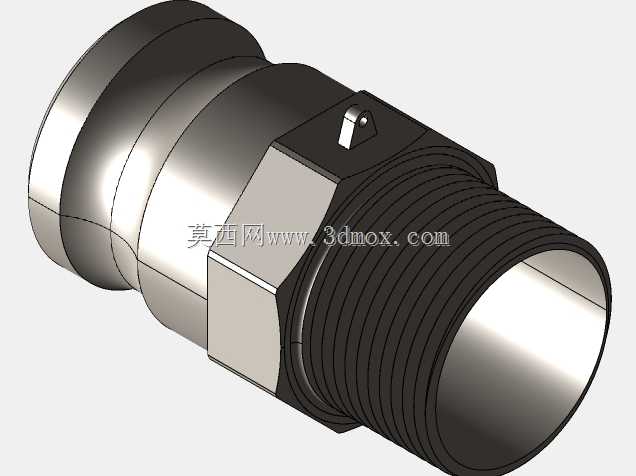

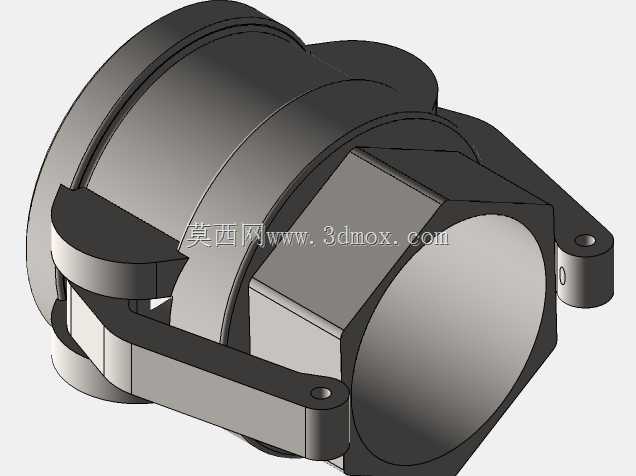

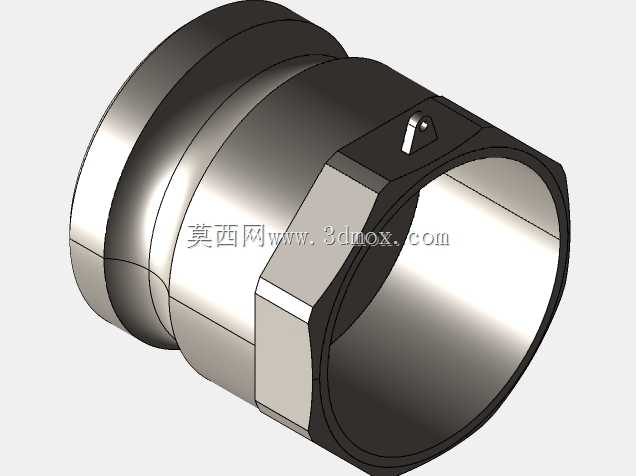

　　避免现场选型时出现参数不匹配的问题。其中A型为直通等径接头，主要用于两段同规格软管的直线对接，整体外形为等径圆柱结构，两端的插接段长度一致，外壁做了防滑滚花处理，方便安装时施力按压；B型为90度弯角接头，用于管路需要转向布置的场景，弯头位置做了大圆弧过渡结构，避免流体在转向位置形成涡流造成压损，弯头的转角处壁厚做了局部加厚处理，能够承受管路弯折时产生的侧向应力，避免长期使用后转角位置出现开裂；C型为带固定耳的接头，接头本体侧面延伸出两个带安装孔的固定支耳，安装时可以通过螺丝将接头固定在设备面板、机架侧壁上，避免软管自重、流体脉动造成接头晃动拉扯，引发密封失效，这类接头主要用于设备端的管路引出位置，能够将管路的受力点转移到机架上，保护设备上的刚性接口不会被长期拉扯变形；D型为变径转接接头，两端分别适配1英寸与2英寸两种通径的软管，内部流道做了平滑的锥面过渡，不会因为通径突变造成局部流阻陡增，主要用于不同管径管路之间的过渡连接；F型为带单向阀结构的接头，接头断开时内置的阀芯会在弹簧作用下自动封闭流道，避免管路内的流体泄漏，这类接头主要用于需要经常断开、且管路内存在带压流体的场景，比如移动式气动工具、快接冷却水管路等，断开后无需关闭上游阀门即可操作，大幅提升现场操作的便捷性。在尺寸设计上，所有接头的外部轮廓都做了圆角过渡处理，没有尖锐的棱角，避免安装操作时划伤操作人员，接头的外壁厚度根据通径大小做了匹配设计，1英寸规格接头的最小壁厚不小于2.5mm，

　　2英寸规格接头的最小壁厚不小于3.2mm，材质选用增强尼龙加纤材质，兼顾结构强度与韧性，能够承受10bar以内的工作压力，适用的工作温度范围覆盖-20℃到80℃，可以满足绝大多数常规工业流体输送场景的需求。从安装边界来看，同通径的弯角接头、带固定耳接头，其安装所需的操作空间与直通接头保持一致，固定耳上的安装孔中心距统一为标准尺寸，现场安装时不需要针对不同类型的接头重新加工安装孔位，大幅降低现场施工的改造成本。在实际的设备装配场景中，这类快插接头相比传统的拧接式接头，能够将管路装配的工时降低60%以上，同时因为密封结构内置，不需要额外缠绕生料带、加装密封垫片，也避免了密封件丢失、安装不到位引发的渗漏问题，在气动设备、小型液压站、

　　冷却循环系统、水处理设备中都有极高的应用占比。设计这类接头的时候，需要重点关注几个核心参数：一是卡爪的咬合角度，角度过大会造成咬合不紧，软管受压后容易脱开，角度过小则会造成拆卸困难，甚至咬坏软管外壁，经过反复验证，卡爪的咬合角度设置在15度时能够兼顾锁紧力与拆卸便捷性；二是密封圈的压缩量，压缩量过大会造成插管阻力过大，安装困难，压缩量过小则密封性能不足，容易出现渗漏，将密封圈的径向压缩量控制在15%-20%区间时，能够在保证密封效果的同时降低插管阻力；三是接头内部流道的粗糙度，流道内壁粗糙度控制在Ra1.6以下时，能够有效降低流体输送过程中的压损，减少杂质在接头内部的沉积，避免长期使用后出现流道堵塞的问题。另外，针对不同的输送介质，接头的密封圈材质可以做对应调整，输送普通压缩空气、清水时采用丁腈橡胶即可，输送弱腐蚀性流体时可以更换为氟橡胶密封圈，接头本体也可以根据需求更换为PP或者不锈钢材质，覆盖更多特殊工况的使用需求。
