双头电磁换向液压方向控制阀结构

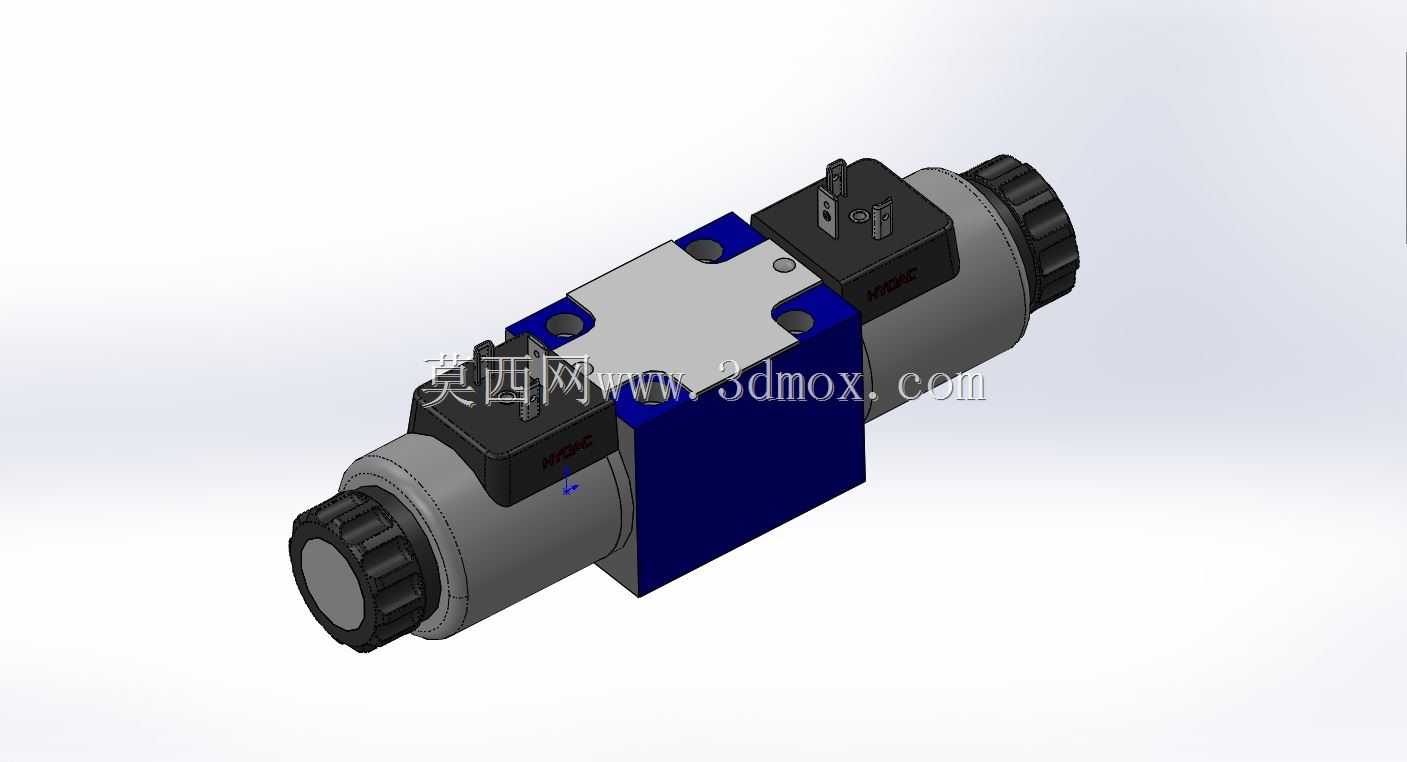

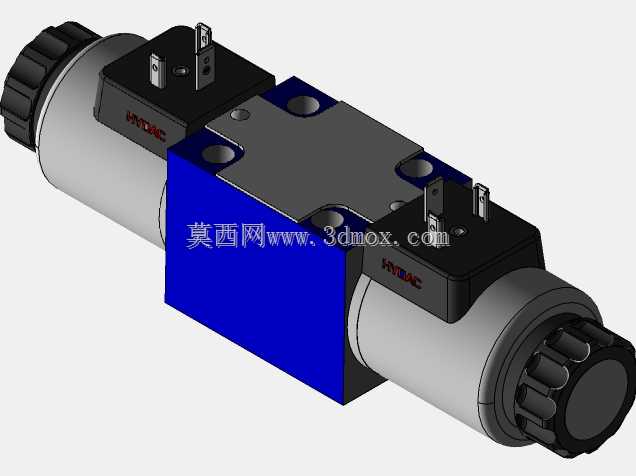

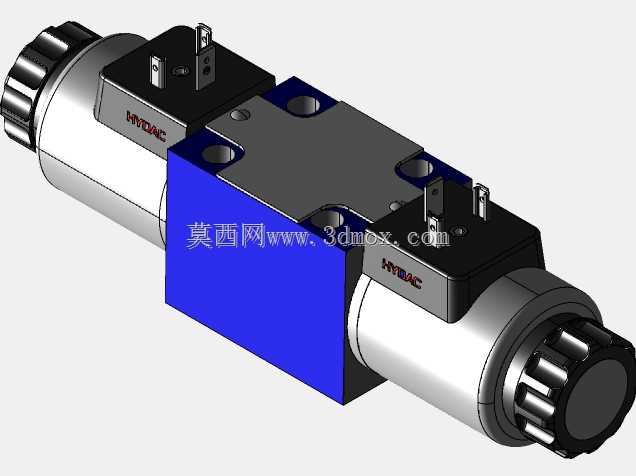

　　在液压传动系统的回路搭建中，方向控制类元件是决定油液走向、驱动执行机构完成动作逻辑的核心部件，这款双头电磁驱动的换向结构，主要应用在需要双位置切换油路的工业液压场景中，比如小型液压站的执行件换向、机床夹具的锁紧松开回路、工程机械的辅助动作控制油路，都能见到这类结构的身影。不同于单头弹簧复位的换向阀，这款双电磁铁结构的阀，在两端电磁铁分别得电时可完成两个工作位的切换，失电状态下阀芯可保持在最后动作的位置，适合需要长时间保持油路通断状态、不希望持续给电磁铁供电的工况，能有效降低线圈长时间通电带来的发热损耗，延长元件的使用寿命。从结构设计逻辑来看，整个阀的主体分为三个核心部分：中间的阀体流道段、两端的电磁铁驱动段，

　　以及阀体顶部的接线与指示部分。阀体部分采用方形安装基准面，底面为标准的安装贴合面，预留了对应的安装螺栓过孔位置，安装时可直接贴合在液压阀块的对应安装面上，通过密封圈实现各油口的密封，不需要额外的管路连接，集成化程度较高，能有效减少液压系统的管路接头数量，降低泄漏点的出现概率。两端的电磁铁部分采用圆柱形封装结构，端部带有手动应急推杆的防护旋钮，当系统断电或者电磁铁出现故障时，可以手动按压端部的推杆推动阀芯移动，实现应急状态下的油路切换，方便设备的调试与故障排查，这个细节设计在工业现场的实际运维中实用性很强，很多现场突发停机的状况下，不需要拆解阀件就能完成应急操作，减少设备停机带来的损失。阀芯与阀体的配合采用精密间隙密封结构，

　　设计时需要严格控制阀芯台肩与阀体内孔的配合公差，既要保证阀芯在阀体内滑动顺畅无卡滞，又要控制内泄漏量在允许的范围内，避免因为内泄过大导致系统效率下降、执行机构出现窜动的问题。顶部的接线部分采用标准的接线盒结构，带有指示灯标识，电磁铁得电时对应的指示灯会点亮，现场运维人员可以直观看到阀的工作状态，快速判断阀的得电情况是否符合控制逻辑，排查故障时不需要测量接线端的电压，通过指示灯就能快速定位问题点。从安装边界来看，这款阀的整体外形为对称式布局，两端电磁铁的外径一致，安装时需要在阀块两侧预留足够的接线与操作空间，不能让周边的元件紧贴电磁铁端部，否则会影响手动应急操作，也会阻碍电磁铁的散热，加速线圈绝缘层的老化。

　　阀体上的各油口位置符合常规通径电磁换向阀的安装尺寸规范，可直接替换同规格的其他品牌同类型阀件，不需要重新设计阀块的安装孔位，在设备改造、元件替换的场景中适配性很强。在液压回路的设计中，选用这类阀的时候需要匹配系统的额定流量与工作压力，阀芯的台肩节流槽结构会直接影响阀的换向缓冲特性，这款阀的阀芯节流边设计有合适的节流槽结构，换向时不会出现突然的流量冲击，能让执行机构的动作更加平稳，减少换向冲击带来的管路振动与元件损伤。另外，电磁铁的供电规格在设计选型时需要匹配系统的控制电压，避免电压不匹配导致电磁铁吸力不足、线圈烧毁的问题，接线部分的防护等级也能满足常规工业车间的使用环境，可抵御一定的粉尘与溅水，适合在大多数工业液压设备的工况下使用。整个结构的三维建模过程中，需要重点还原阀芯与阀体的配合关系、安装面的各孔位位置精度、两端电磁铁的外形尺寸与安装接口，确保模型导入到液压系统的整体装配中时，不会出现干涉问题，能准确模拟阀的实际安装状态，为液压阀块的设计、整机的布局校验提供准确的三维参考。
