智能驭享1英寸管道式流量检测装置

　　在中小管径流体输送系统的流量监测场景里，这类1英寸通径的管道式流量检测装置是现场运维、工艺管控环节的核心感知部件，常见于净水处理支路、小型化工药剂输送管线、实验室流体循环系统、商用暖通补水回路这类对流量数据采集精度有要求，但安装空间相对紧凑的工况。从实际使用逻辑来看，该装置直接串接在1英寸标准管径的管路中，不需要额外做变径转接，流体从装置一端的管接口流入，经过内部的流量检测腔体后从另一端流出，过程中检测单元会实时采集流体的流速、累计流量等核心参数，通过上方的数显模块直接输出可视化数值，同时自带的操作按键可以完成参数校准、单位切换、报警阈值设定这类现场调试操作，不需要额外外接显示终端就能完成基础的参数读取与设置。

　　从结构设计的角度拆解，整个装置分为下部的流体过流主体和上部的电子变送显示仓两个独立模块，过流主体采用金属材质加工，两端的接口尺寸严格匹配1英寸管道的安装对接标准，接口处做了适配快装或螺纹连接的结构预留，安装时只需要保证管路同轴度，避免额外的径向应力作用在过流主体上，就能保证长期运行的密封可靠性与检测精度。上部的电子仓与过流主体之间做了密封隔离设计，避免管路流体渗漏侵蚀电子元器件，电子仓的外壳做了一定的防护结构设计，能适配常规工业现场的粉尘、少量溅水的使用环境，数显屏的安装角度做了人体工程学优化，站在管路侧面就能清晰读取屏幕数值，不需要大幅度俯身或调整观察角度。

　　设计过程中首先要考虑的是过流腔体的流道平顺性，不能因为加装检测装置造成管路局部压损过大，影响整个流体回路的输送效率，所以内部流道做了圆弧过渡处理，检测元件的安装位置避开了流道紊流区，保证流体经过检测区域时流态稳定，采集到的数据波动更小。电子仓的按键布局做了防误触设计，按键凸起高度适中，戴常规劳保手套也能完成操作，同时按键周边做了防水围堰结构，避免现场清洁时的积水顺着按键缝隙渗入内部。整个装置的外形尺寸控制紧凑，安装时不需要为装置预留过大的轴向空间，对于现有1英寸管路的改造场景也能直接适配，不需要大范围调整原有管路的走向与支撑结构。

　　在实际选型匹配时，需要注意装置的安装方向要与管路流体方向保持一致，装置本体上标注的流向箭头要和实际流体走向重合，同时尽量将装置安装在管路的直管段位置，避开弯头、阀门、变径这类容易产生流态紊乱的部件上下游，保证检测精度。装置的整体重量控制合理，1英寸管径的管路自身支撑强度就能承载装置重量，不需要额外加装独立的支撑支架，减少现场安装的工作量。电子仓与过流主体的连接结构做了模块化设计，后期如果需要校准或者更换电子元件，不需要将整个过流主体从管路上拆卸下来，就能完成电子模块的拆装维护，大幅降低后期运维的时间成本。

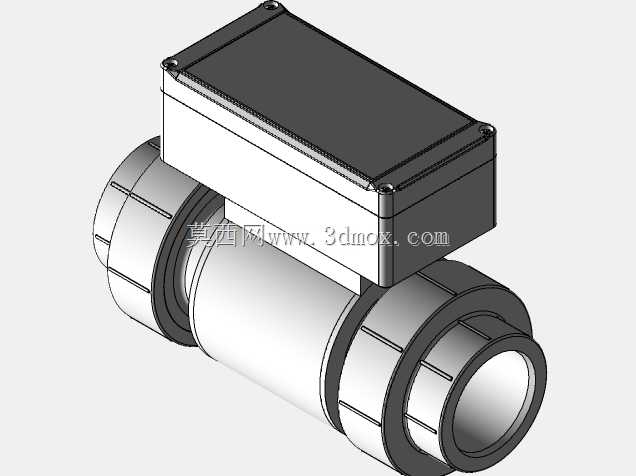

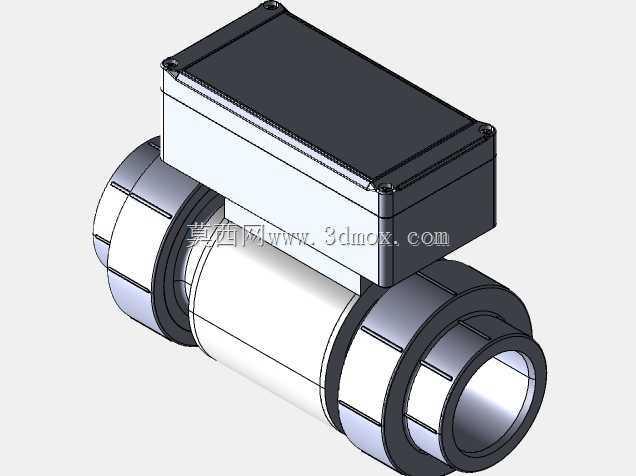

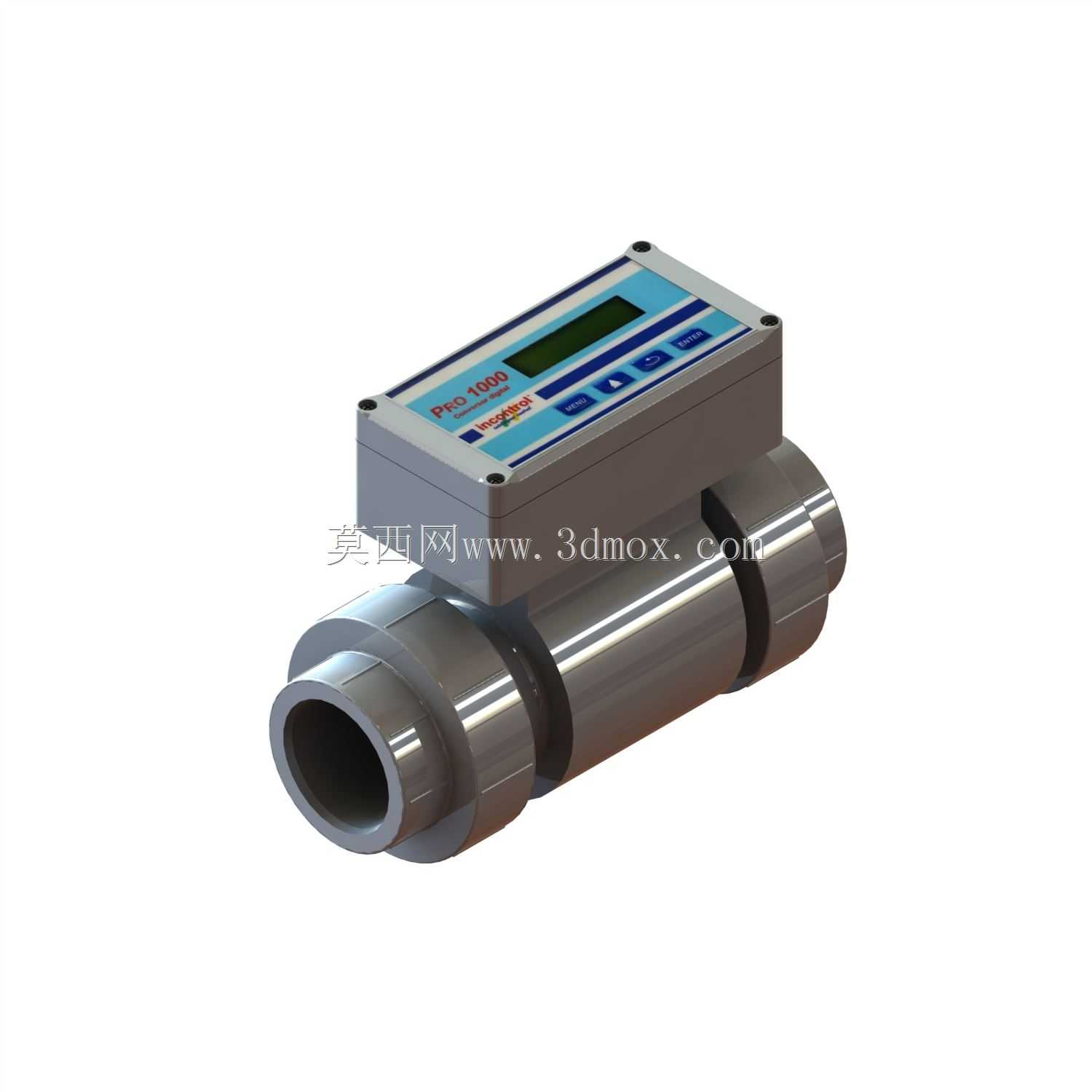

　　从三维建模的实现角度来看，建模时需要重点保证两端接口的配合尺寸精度，包括接口的外径、密封槽位置、连接螺纹的参数都要和实际工业标准一致，方便后续在做管路系统整体装配时直接调用，不会出现装配干涉。过流主体的金属质感、电子仓外壳的塑料质感、数显屏的玻璃质感在建模时都做了对应的材质区分，渲染效果能直观呈现装置的实际外观状态，方便设计人员在做整机方案布局时直观评估装置的安装视觉效果与空间占位。数显区域的按键布局、屏幕尺寸比例都按照实物等比例还原，不会出现建模比例失真导致的装配空间误判。
