SCS10UU直线运动箱式滑块枕块结构

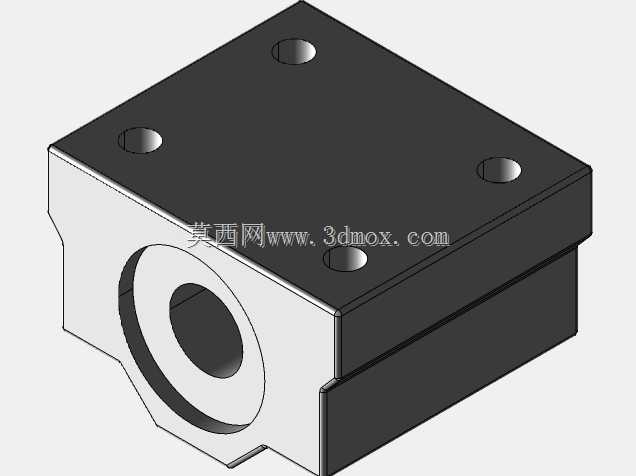

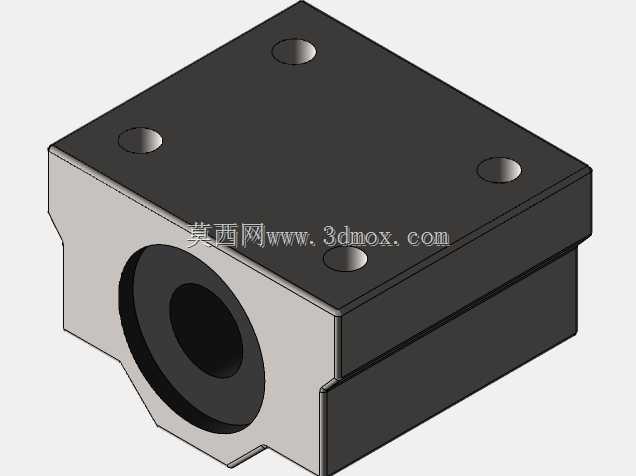

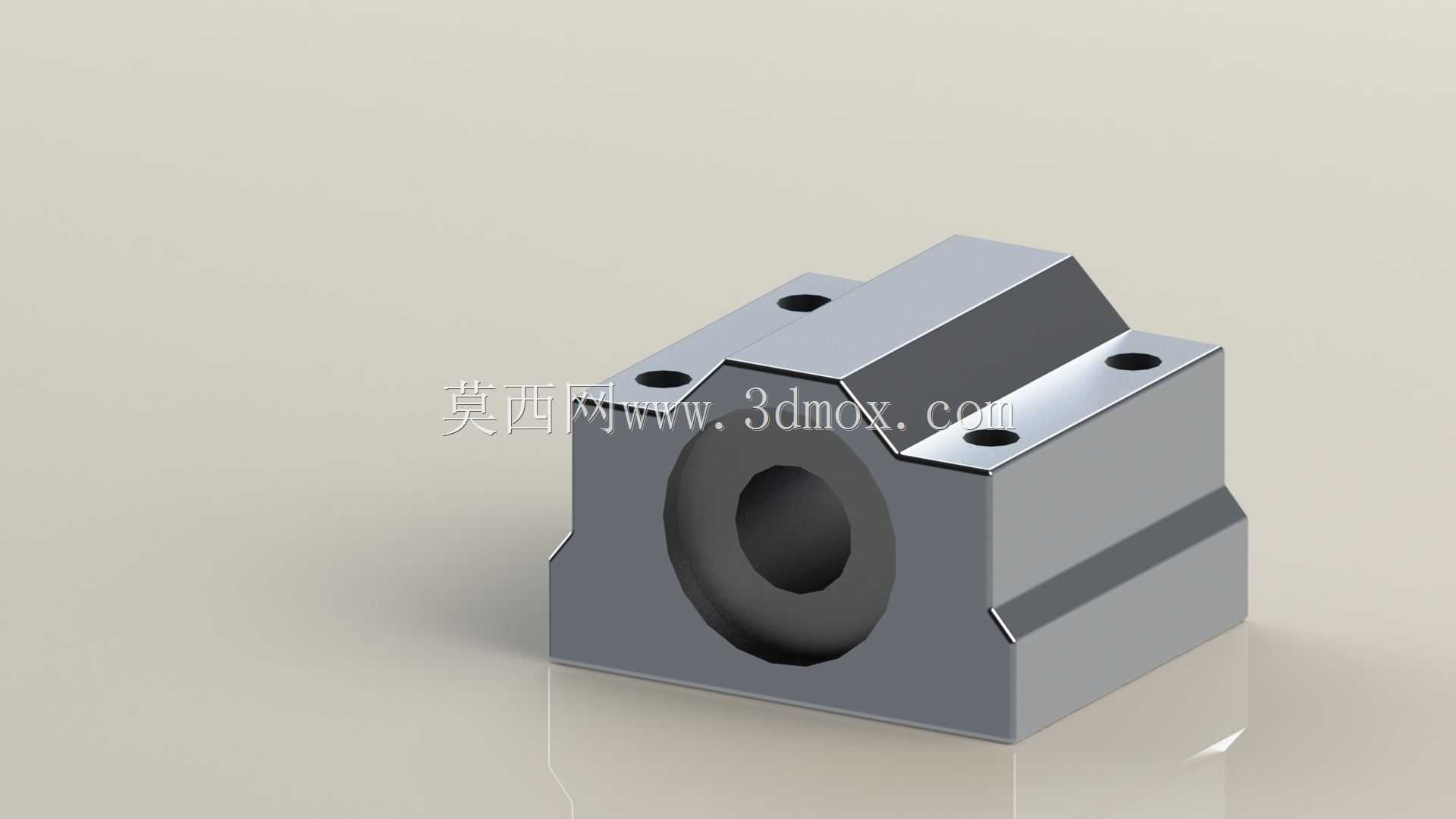

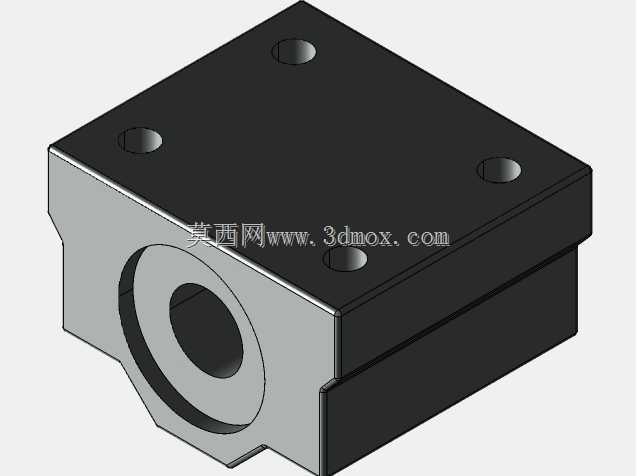

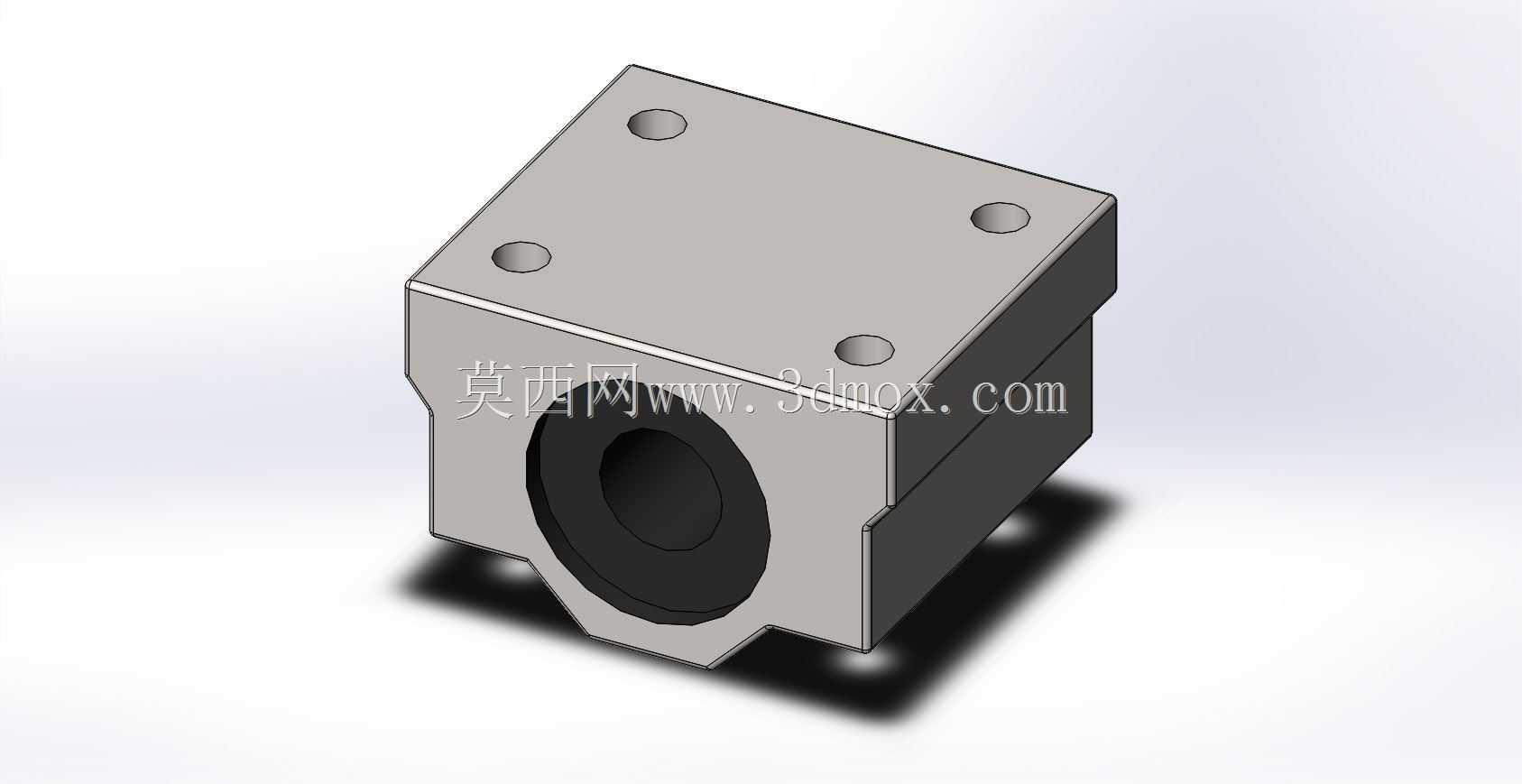

　　在轻载直线往复运动的设备布局里，这类箱式枕块是很常见的导向承载单元，日常做非标设备结构选型时，10mm内径规格的滑块常搭配同直径的光轴使用，覆盖的场景从小型输送线的挡料机构调整、检测工位的探针滑移支架，到3D打印设备的运动轴支撑、包装机械的推料导向单元都能见到，相比开放式的直线轴承座，这种封闭箱式结构的抗偏载能力更强，日常运行中哪怕承受一定的侧向力矩，也不容易出现轴承卡滞、光轴拉伤的问题。从结构设计逻辑来看，整个枕块的主体采用箱式对称布局，中心是贯穿的轴承安装腔，用来压入标准直线轴承，轴承内孔和光轴配合实现低阻力滑动，本体四周预留的四个安装沉孔，是用来把整个滑块固定在移动负载的安装面上，沉孔的深度做了精准控制，

　　锁紧螺丝后螺丝头不会突出本体上表面，避免和周边移动部件产生运动干涉。本体的两侧做了切边导向结构，不是完全方正的外轮廓，这种设计一方面是减少整体重量，另一方面在一些有安装槽限位的场景里，切边可以起到辅助防转的作用，不需要额外加定位销就能避免滑块在安装面上出现周向转动。安装边界方面，这款枕块适配的光轴直径为10mm，安装孔的孔位间距是按照行业通用的标准规格做的，选型时不需要额外改安装板的孔位，直接替换同规格的其他品牌滑块就能完成装配，本体的高度方向尺寸做了优化，在保证轴承安装腔壁厚足够、结构强度满足要求的前提下，尽可能压缩了整体高度，让整个运动单元的重心更低，高速往复运动时的抖动更小。实际使用中，这种枕块的内部轴承自带密封挡圈，

　　能阻挡大部分车间里的粉尘、碎屑进入轴承滚道，日常维护只需要定期通过注油孔补充少量润滑脂就能长期稳定运行，不需要频繁拆解保养。做三维建模的时候，这个零件的建模逻辑是先做对称基准面，绘制本体的外轮廓草图拉伸成主体，再切除中心的轴承安装孔，之后做四个安装沉孔的切除，最后处理边角的倒角和切边结构，整个建模过程要注意安装孔的同轴度、安装面的平面度公差，这些细节直接影响后续装配时轴承能不能顺利压入、滑块装到设备上之后运动会不会卡顿。很多刚入行的结构工程师做这类零件建模时，容易忽略沉孔的深度公差，把沉孔做浅了会导致螺丝锁付后突出表面，刮蹭到上方的走线或者其他部件，做深了又会降低安装面的结构强度，长期受震动容易出现安装孔开裂的问题。

　　另外中心轴承腔的内径公差要按照过渡配合来选取，太松的话轴承压入后会出现跑外圈的情况，运行时产生异响和磨损，太紧的话压装时容易把轴承撑变形，导致滑动阻力变大甚至直接卡滞。在实际设备调试场景里，这类滑块安装时要保证两根搭配使用的光轴平行度控制在合理范围内，哪怕滑块本身有一定的调心能力，平行度超差太多也会加速轴承的磨损，缩短整个导向单元的使用寿命。和直线导轨滑块相比，这种光轴搭配枕块的导向方案成本更低，安装调试更简单，对安装面的加工精度要求没有那么苛刻，适合那些载荷不大、运动行程中等、对成本比较敏感的自动化设备场景，比如小型流水线的档位调整、工装夹具的位置切换、检测设备的探头移动机构，用这种结构就能完全满足使用要求，不需要选用成本更高的直线导轨组件。
