35mm通径高压软管接头装配结构

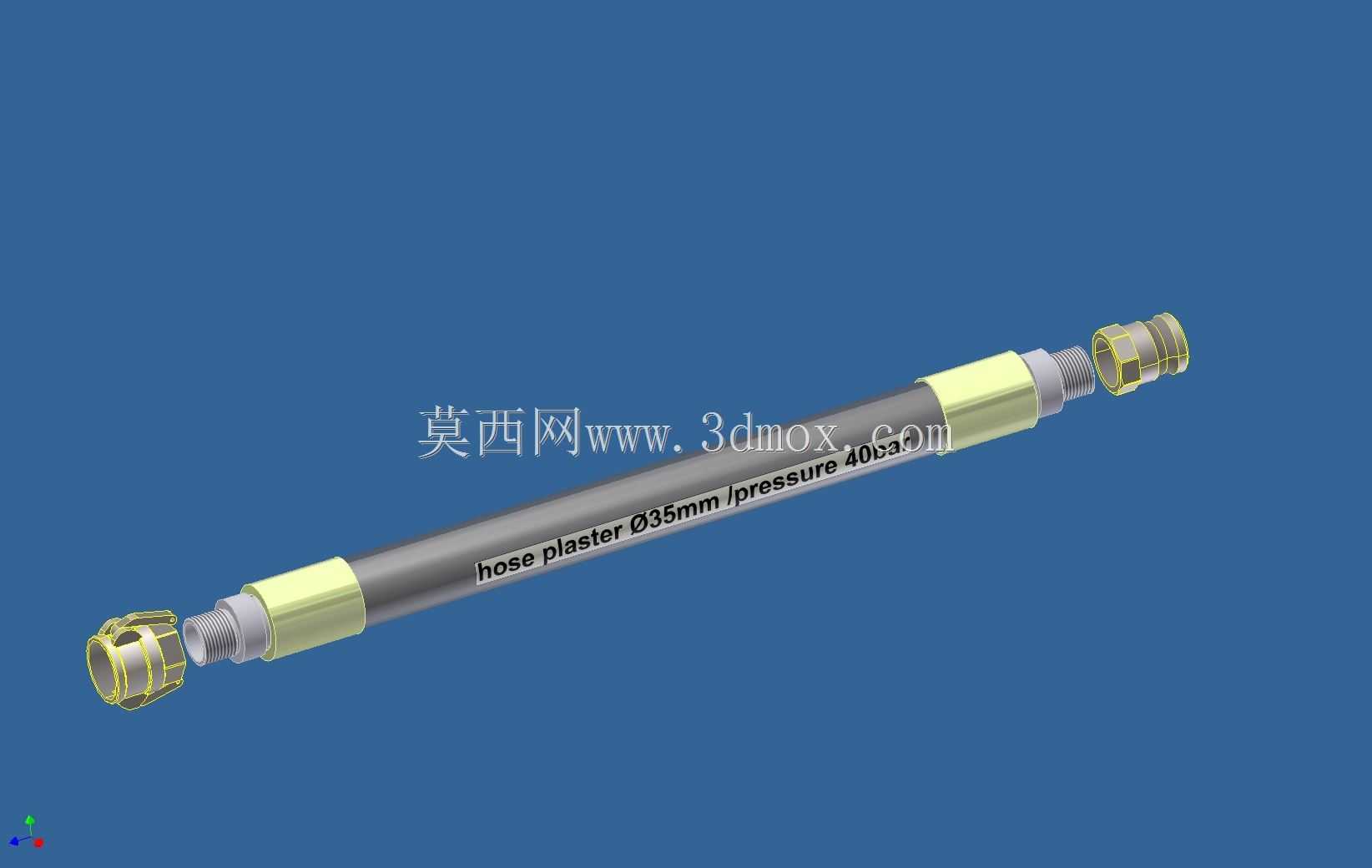

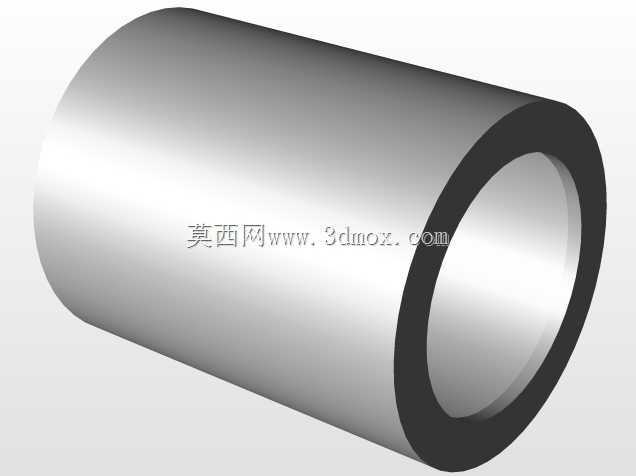

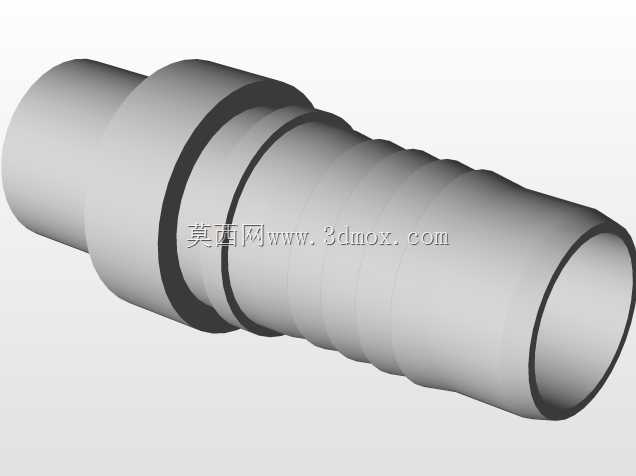

　　这款35mm通径的软管装配结构，主要面向中高压流体输送场景设计，常见于工程机械液压回路、工业喷涂供料管路、低压气动输送系统等需要柔性管路连接的工位。不同于硬管连接的刚性约束，这类带两端快插接头的软管总成，能够补偿安装过程中两端接口的位置偏差，吸收设备运行时产生的小幅振动，避免管路连接处因应力集中出现渗漏或断裂。从结构设计来看，管体采用多层复合结构，内层为耐介质腐蚀的橡胶材质，中间缠绕高强度纤维或钢丝编织层提升承压能力，外层覆盖耐磨抗老化的橡胶保护层，能够适配40bar级别的工作压力，满足多数工业场景的流体输送需求。两端的接头采用卡扣式快接结构，接头芯轴插入软管内圈后，通过外侧的金属扣压套将管体与接头牢牢压合，

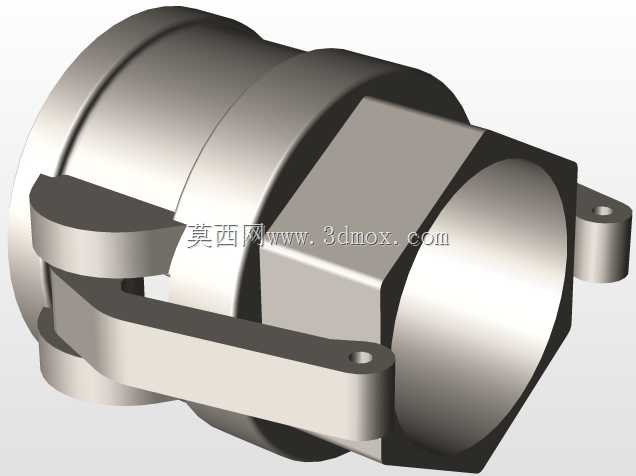

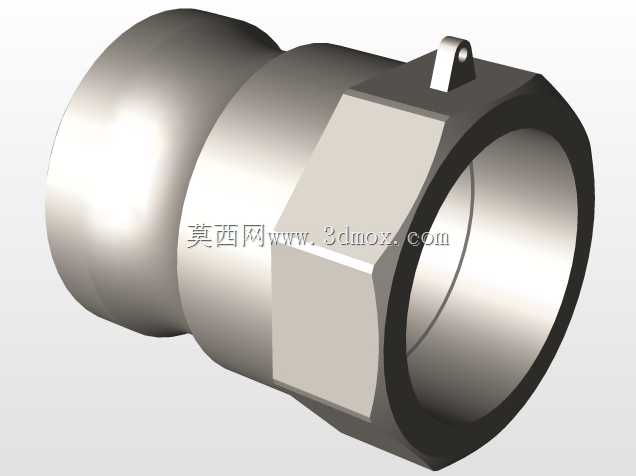

　　扣压位置的尺寸经过精准计算，既不会因为压合量过大导致管体内层破损堵塞流道，也不会因为压合量不足出现拔脱渗漏的问题。接头端部的锁紧套带有对称的卡扣凸台，与对应规格的母接头对接时，只需推入即可自动锁紧，拆卸时按下锁紧套外圈的解锁环就能快速拔开，无需额外工具，能够大幅提升现场管路拆装的效率。在安装边界上，这款软管总成的有效通径为35mm，接头端部的最大外径为48mm，安装时需要预留至少15mm的径向操作空间用于接头插拔，两端接口的同轴度偏差允许范围在5°以内，弯曲半径不能小于管体外径的8倍，过度弯折会导致管体内层出现褶皱，影响介质流通效率甚至造成管体提前损坏。设计过程中需要重点关注接头与管体的扣压参数，

　　不同材质的管体对应的扣压缩径量存在差异，需要通过拉拔试验和耐压试验验证扣压可靠性，确保在额定工作压力下接头不会出现拔脱、渗漏问题。另外接头的流道设计采用等径过渡结构，没有突然的截面变化，能够减少介质流经时的压力损失，避免出现紊流噪音，对于输送带有固体颗粒的介质时，也能减少颗粒对接头内壁的冲刷磨损，提升管路整体使用寿命。在实际选型应用时，需要根据输送介质的属性确认管体内层材质的兼容性，比如输送油性介质需要选用耐丁腈橡胶内层，输送腐蚀性化工介质需要选用氟橡胶内层，避免管体被介质腐蚀出现溶胀破损。同时管路布置时要避免软管与设备尖锐棱边直接接触，必要时加装防护护套，减少运行过程中的摩擦损耗，固定管路时要留出适当的松弛量，避免设备运行时软管受到额外的拉伸应力。
