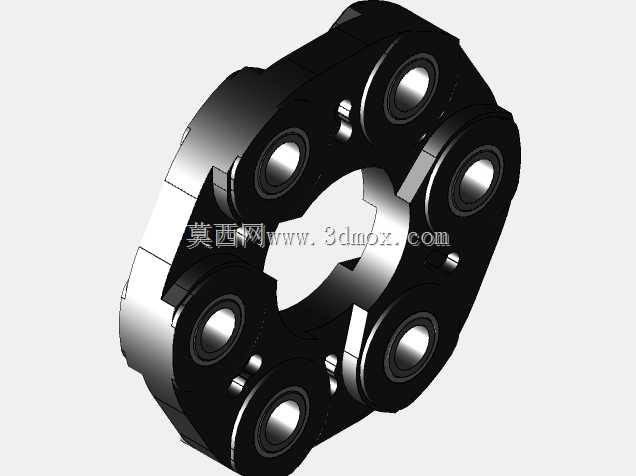

SGF系列膜片式挠性联轴器结构设计

　　在各类精密传动设备的轴系布局中，两轴对中偏差的补偿一直是结构设计阶段需要重点考量的环节，刚性联轴器虽然传动精度高，但对安装对中要求严苛，一旦存在径向、角向或者轴向的安装偏差，运行过程中就会在轴端产生额外的附加载荷，轻则加剧轴承磨损，重则引发轴系疲劳断裂，而挠性联轴器的核心作用，就是在传递额定扭矩的前提下，吸收补偿两轴之间的各类安装偏差与运行形变，降低轴系的附加应力。这款SGF系列的膜片式挠性联轴器，采用多组环形金属膜片作为挠性补偿元件，区别于传统的弹性套柱销联轴器、梅花形弹性联轴器，金属膜片的形变依靠金属材料本身的弹性变形实现，不存在橡胶类弹性元件老化、温度适应性差的问题，能够在更宽的温度区间内保持稳定的补偿性能与传动刚度，

　　在伺服传动、精密机床主轴、泵组、风机以及自动化生产线的动力传输环节都有广泛应用。从结构设计逻辑来看，这款联轴器采用对称式的膜片组布局，两端的连接毂通过周向均匀分布的紧固螺栓与中间的膜片组件连接，螺栓孔沿圆周等距排布，保证扭矩传递过程中各受力点载荷均匀，避免局部应力集中。膜片组采用叠层金属薄片结构，相比单片厚膜片，叠层结构在相同的补偿量下膜片的弯曲应力更小，能够有效提升膜片的疲劳寿命，同时叠层之间的微小摩擦还能在一定程度上吸收轴系运行过程中的高频微幅振动，优化传动系统的动态特性。在安装边界的设计上，这款联轴器的轴向尺寸紧凑，径向轮廓尺寸控制合理，能够适配安装空间受限的轴系布局场景，

　　两端的轴孔可根据实际配套轴径加工为不同的孔径与键槽形式，既可以采用普通平键连接传递大扭矩，也可以采用抱紧式无键连接适配高精度伺服传动场景，避免键连接带来的回程间隙。设计过程中需要重点校核膜片在最大补偿量下的弯曲应力，以及螺栓连接的预紧力是否足够，防止运行过程中膜片与连接毂之间出现相对滑移导致的微动磨损，同时要保证联轴器的动平衡精度，在高转速应用场景下，周向的质量分布偏差会引发额外的振动，因此在结构建模阶段就需要对各零件的同轴度、位置度公差做合理标注，保证装配后的整体形位公差满足使用要求。在实际选型应用中，需要根据轴系传递的额定扭矩、最高运行转速、需要补偿的最大径向、角向、轴向偏差量来匹配对应的型号，这款联轴器的膜片组件在承受扭矩时，

　　一半的膜片组受拉、另一半受压，依靠金属膜片的弹性变形来适应两轴之间的不对中，相比齿式联轴器不需要润滑维护，运行过程中无磨损，长期使用不需要定期更换润滑脂，维护成本更低，同时不存在齿面磨损带来的传动间隙，能够长期保持稳定的传动精度。在三维建模过程中，需要重点还原膜片组的叠层结构细节、螺栓连接的位置关系、轴孔与键槽的尺寸公差，同时要预留出安装时螺栓的操作空间，保证现场装配时紧固工具能够顺利操作，另外还要考虑联轴器的安全防护结构，在高速运行场景下需要配套对应的防护罩，防止膜片意外断裂后零件飞出引发安全事故。从结构细节来看，连接毂的端面与膜片贴合的位置设计有定位止口，能够保证装配时两端连接毂与膜片组的同轴度，降低装配带来的初始偏差，螺栓采用高强度合金钢材质，预紧后能够提供足够的夹紧力，保证扭矩通过膜片与连接毂之间的摩擦力传递，避免螺栓承受额外的剪切力，提升连接的可靠性。
