SICK品牌非接触式磁性安全开关结构

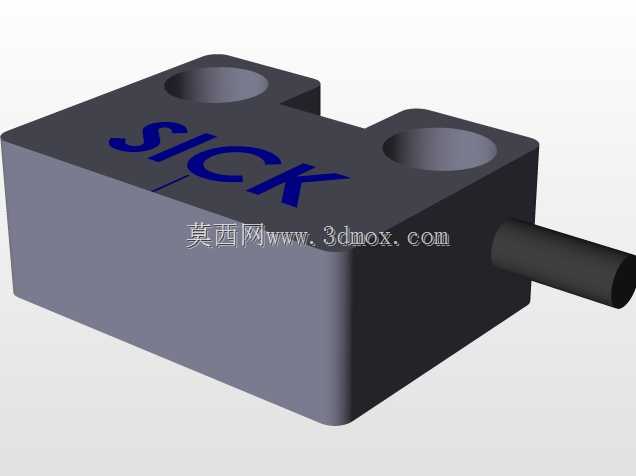

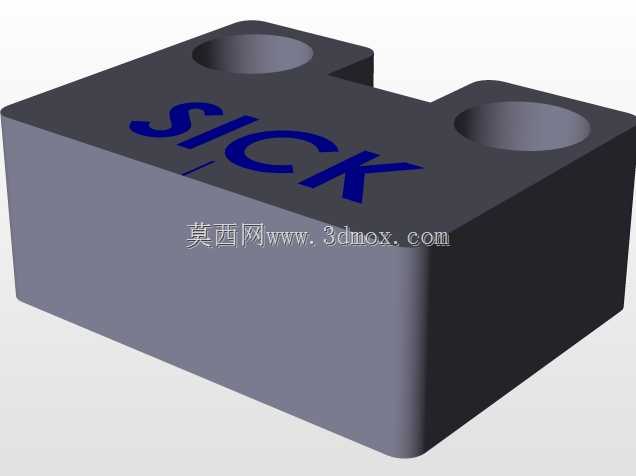

　　在自动化生产线的安全防护回路设计中，磁性安全开关是承担安全门、防护栏位置状态检测的核心元件，这类元件无需机械接触即可触发信号，相比传统机械行程开关，不存在机械碰撞磨损问题，在有切削液、粉尘、轻微振动的机加工工位、装配工位防护场景中，长期运行的可靠性优势十分明显。本次呈现的这款磁性安全开关，采用块状一体式壳体结构，壳体上表面印有清晰的SICK品牌标识，整体为非对称的凸台造型，两个沉头安装孔分别布置在壳体两端的凸台位置，安装时可直接通过螺栓穿过沉孔固定在设备机架或者安全门的门框型材上，沉孔的深度设计刚好可以容纳标准内六角螺栓的头部，安装完成后螺栓头部不会突出壳体表面，避免日常设备维护、工件转运过程中剐蹭螺栓造成松动，也不会积留加工碎屑、

　　切削液等杂物。从结构设计的角度看，这款开关的壳体采用工程塑料注塑成型，外壳做了哑光磨砂处理，具备基础的耐油、耐弱腐蚀特性，能够适配多数工业车间的常规使用环境。非对称的壳体造型并非随意设计，一方面是内部霍尔感应元件的布置需要，将感应触发区域设置在壳体一侧的凸台下方，安装时可以和配套的磁块实现精准对位，避免因为安装错位导致触发距离不足、信号误触发的问题；另一方面，非对称的外形可以起到防呆作用，现场安装作业时不会出现装反的情况，减少现场调试的返工量。实际选型应用时，这类磁性安全开关通常接入设备的安全继电器回路，当安全门处于关闭状态时，配套磁块与开关本体的距离处于有效触发区间内，开关输出导通信号，设备允许启动运行；一旦安全门被意外打开，

　　磁块远离开关本体，感应信号消失，安全回路立刻切断设备的动力输出，避免操作人员误入设备运行区域发生机械伤害。相比机械式安全开关，这种磁性触发的结构没有外露的机械触发摆臂或者柱塞，不会因为工件磕碰、杂物卡滞导致开关失效，日常维护只需要定期清理表面积攒的粉尘即可，不需要像机械开关那样定期检查触发部件的磨损情况、加注润滑脂。在安装边界的适配性上，这款开关的两个安装孔孔距适配工业常用的40系列铝型材安装槽间距，不需要额外制作转接安装板，直接利用T型螺栓就可以固定在铝型材防护栏上，大幅降低现场安装的加工工作量。壳体的整体厚度控制在较低的尺寸范围内，安装在门框侧面时不会突出过多，不会影响安全门的正常开合，

　　也不会因为门体开关过程中的晃动碰撞到开关本体。从三维建模的细节处理来看，模型还原了壳体的分模线位置、沉孔的倒角细节、表面标识的印刷区域，在做设备整体的三维布局时，可以直接将这个模型导入装配体中，提前核对安装位置是否和周边的管线、其他安装部件存在干涉，模拟安全门开合过程中磁块和开关的相对位置，确认触发距离处于产品标称的有效区间内，减少现场安装调试时的位置调整工作量。在涉及到机器人工作站、自动化装配线、机床安全防护改造的项目中，这类磁性安全开关的选型和安装位置设计是安全回路设计的重要环节，建模时准确还原开关的外形尺寸、安装孔位，能够有效避免后期现场安装时出现孔位不对、安装空间不足的问题，也能在设计阶段就核对安全开关和磁块的对位精度，保障安全回路触发的可靠性，避免因为安装位置偏差导致安全门关闭后开关无法正常触发，或者门体开启小角度时开关仍保持导通的安全隐患。
