V型定位弯曲加工工装夹具结构

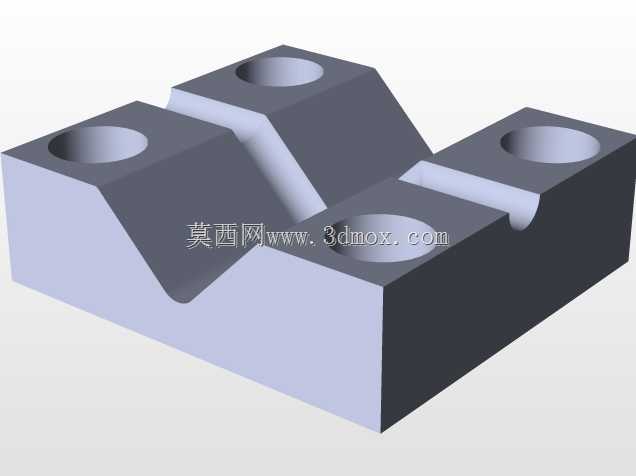

　　在五金冲压、线材成型以及小型金属件冷弯加工的产线工位上，这类带V型定位槽的弯曲工装是工位上的核心定位受力部件，日常主要承担圆截面棒料、细金属线材、小型轴类零件的弯曲作业时的定位与受力支撑作用，区别于通用平口钳的夹持定位，这类专用弯曲工装的V型槽结构可以自动适配一定直径范围内的圆柱类工件，装夹时无需反复找正中心，能大幅缩短单件工件的装夹辅助时间，适配小批量多规格的弯曲加工场景。从结构设计逻辑来看，整个基体采用一体式方块结构设计，四个角位预留的沉头安装孔是用来将整个工装锁固在工作平台或者压力机滑块底座上的，安装孔的孔位公差按照H7级精度设计，锁固后工装的基准面与设备安装面的平行度可以控制在0.02mm以内，

　　避免长期受冲压反力出现位置偏移。中间的V型成型槽是整个工装的核心功能区，槽面做了15度的拔模斜度处理，一方面是弯曲作业完成后工件不会卡在槽内，方便操作人员取件，另一方面斜度结构可以分散弯曲作业时的集中应力，避免槽口位置在长期反复受力后出现崩边、开裂的问题，槽口的边缘做了R0.5的圆角钝化处理，不会在工件弯曲成型的表面留下压痕划伤，满足外观件的加工要求。基体上额外设置的横向避让槽，是为了适配弯曲凸模的下行行程，当凸模下压带动工件完成弯曲变形时，凸模的端部可以进入避让槽内，不会和工装基体发生硬碰撞，同时这个槽也可以作为排屑通道，加工过程中掉落的金属碎屑、氧化皮可以顺着槽体滑出定位区域，不会积在V型槽内影响工件的定位精度。

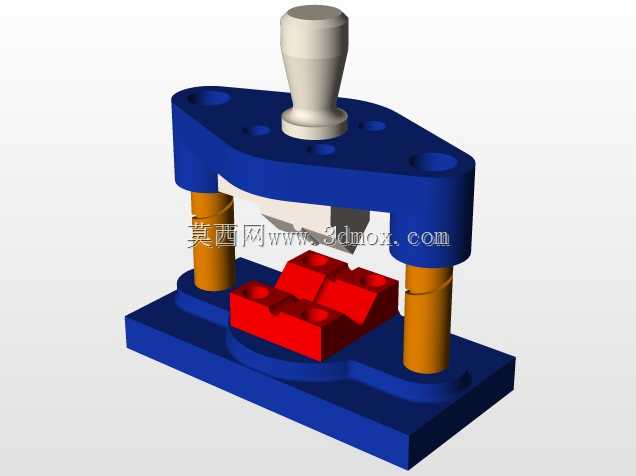

　　从安装边界尺寸来看，整个工装的长宽尺寸按照常用的120mm级工位安装间距设计，厚度方向预留了足够的受力余量，即使加工直径6mm以内的碳钢线材弯曲作业，基体也不会出现变形问题，四个安装孔的中心距统一按照标准工装的孔距设计，可以直接替换同规格的旧款弯曲工装，不需要重新在工作台上打孔攻丝，降低产线换型的改造成本。不同于分体式组装的弯曲夹具，一体式结构的工装没有拼接缝隙，长期受冲击载荷也不会出现连接螺栓松动、定位块错位的问题，日常维护只需要定期清理槽内的碎屑，在V型槽面涂抹少量防锈油即可，不需要频繁拆解校准精度。在实际使用场景中，这类工装既可以配套手动压力机做单件小批量的试样加工，也可以成组安装在自动化弯曲设备的送料工位上，

　　配合送料机构完成连续化的弯曲作业，针对不同直径的工件，只需要更换对应槽宽的同规格工装即可，设备端的安装接口完全通用，不需要调整设备的行程参数。设计时特意将工装的上下两个端面做了等高研磨处理，当其中一个V型槽面长期使用出现磨损后，可以将工装翻面安装，使用另一侧的成型槽继续作业，相当于把工装的使用寿命提升了一倍，对于加工频次较高的工位来说，能有效降低工装的消耗成本。槽体两侧的凸起定位台，除了承担安装孔的布局功能外，还可以作为工件轴向定位的基准面，弯曲加工时将工件的端部抵在定位台的侧边上，就可以保证每一件工件的弯曲位置一致，批量加工时的尺寸一致性可以控制在0.1mm以内，不需要后续做二次尺寸修整。
