装配式SGF柔性联轴器结构设计

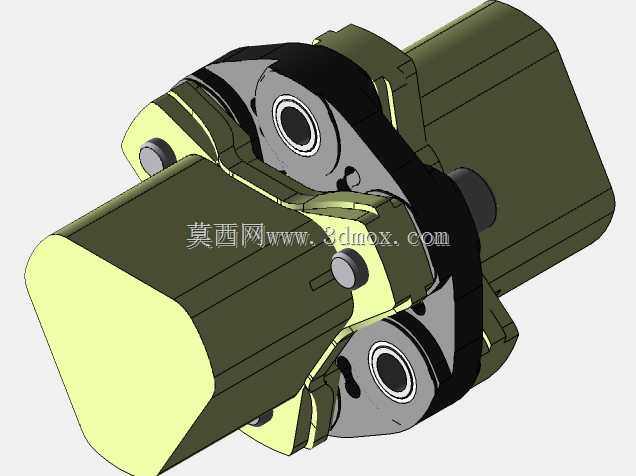

　　在工业传动系统的轴系连接场景中，两轴对中偏差的补偿能力直接决定了整套传动链路的运行稳定性与易损件更换周期，这款装配式SGF耦合结构正是针对中低速重载传动场景下的轴系连接需求开发的柔性连接部件。不同于传统刚性联轴器对安装对中精度的严苛要求，该结构采用分体装配式设计，两端的轴套部分可分别与主动轴、从动轴完成预装固定，中间的柔性连接单元通过对称布置的铰接结构实现扭矩传递，同时可补偿两轴间存在的径向偏移、角向偏差以及少量轴向窜动，避免轴系因安装误差、负载形变、热胀冷缩产生的附加弯矩作用在轴承、密封件等核心部件上，大幅降低轴系支撑部件的疲劳损耗。

　　从实际应用场景来看，这类耦合结构常被用于泵组驱动链路、中小型输送机传动端、风机与电机的连接部位，这类场景往往存在安装空间受限、现场对中操作难度大、运行过程中存在小幅振动的特点，传统刚性联轴器在这类场景下很容易出现连接螺栓断裂、轴封过早磨损、轴承温升异常的问题，而该结构的柔性铰接设计可以在传递额定扭矩的过程中，通过连接副的微小相对转动抵消偏差带来的内应力，不需要额外增加复杂的调心支撑结构就能保证传动平稳性。

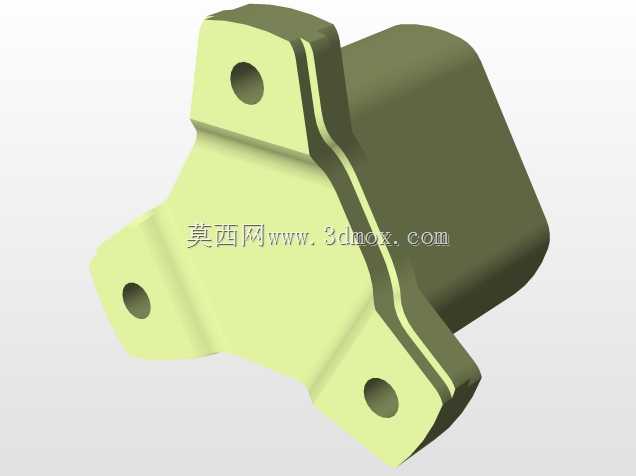

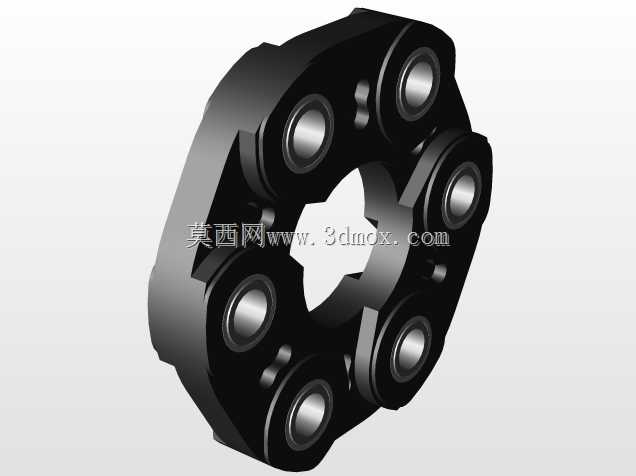

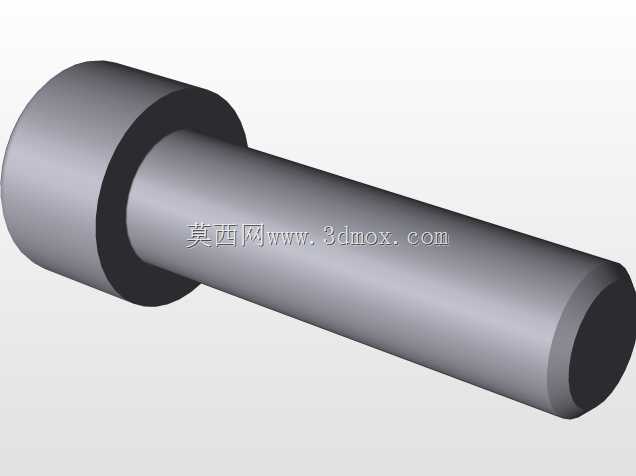

　　在结构设计思路上，该部件采用了对称式的受力布局，两端轴套的夹持面做了防滑咬合结构，可通过侧面的紧定螺钉实现与轴端的无键连接，也可根据需求加工键槽适配平键连接场景，适配不同直径的标准轴端安装尺寸。中间的连接单元采用了双侧叠片式铰接结构，连接销轴与轴套之间设置有耐磨衬套，既保证了铰接转动的灵活性，又能降低长期往复微动带来的磨损量，整体结构没有需要定期润滑的密闭腔室，维护成本远低于齿式联轴器、十字滑块联轴器这类需要定期加注润滑脂的连接部件。

　　从安装边界来看，该耦合结构的径向尺寸控制紧凑，相较于同扭矩等级的弹性套柱销联轴器，其最大外径缩小了近15%，适合安装在径向空间局促的传动箱内部、设备机架的狭窄安装位中；轴向长度采用模块化设计，可根据两轴端的预留间距调整中间连接单元的厚度，不需要定制非标长度的轴套就能适配不同的安装间距要求。安装过程中不需要将两端的主动、从动设备做大范围移位，只需拆分中间连接副的固定销轴，即可完成联轴器的拆装作业，大幅缩短设备检修时的拆装工时，尤其适合连续生产线上的设备快速维护场景。

　　在功能特性层面，该结构的扭矩传递路径经过对称优化，运行过程中不会产生附加的径向激振力，对轴系的动平衡影响极小，在额定转速范围内运行时的振动幅值远低于凸缘刚性联轴器。连接部件的受力均匀性经过结构校核，所有铰接销轴的剪切应力、轴套的挤压应力均控制在材料许用应力的合理区间内，可承受短时1.5倍额定扭矩的过载冲击，不会因为瞬时负载波动出现连接失效。同时，装配式的结构设计允许单独更换磨损的铰接衬套、连接销轴等易损件，不需要整体更换整个联轴器，长期使用的备件成本更低。

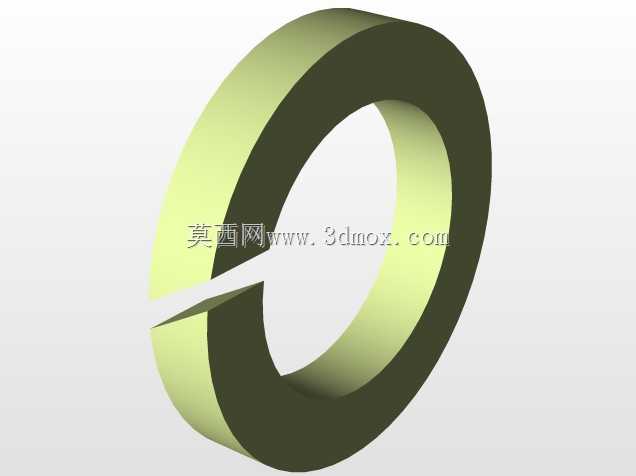

　　针对现场安装的实际需求，该结构的所有连接紧固件均采用标准件，现场维护时不需要定制特殊规格的螺栓、销轴，通用五金渠道即可获取适配备件；轴套的内孔加工公差采用基孔制过渡配合，既保证了与轴端的装配同轴度，又不会出现过盈量过大导致的拆装困难问题。在与设备端的配合设计上，轴套的端面预留有拆卸螺纹孔，检修时可通过顶丝将轴套平稳顶出，避免硬敲硬撬损伤轴端表面与轴承部件。
