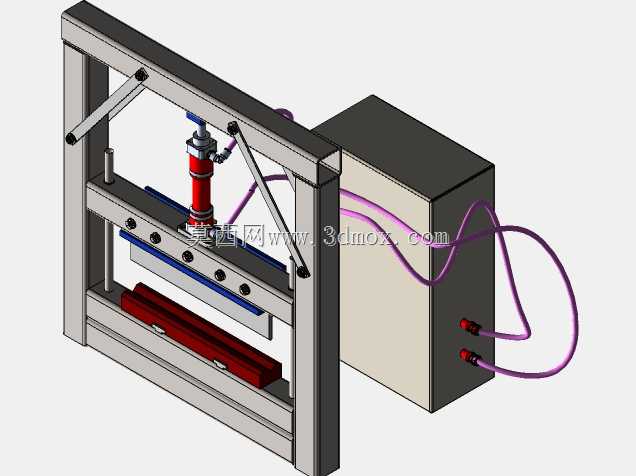

在各类工装夹具、小型气动液压压合设备以及轻工装配生产线的定位结构中,这类长条状双孔固定压条是十分常见的受力连接件,很多一线结构设计人员在做小型压紧机构选型时,往往会优先考虑这类结构简单、受力直接的杆件,不需要额外设计复杂的传动副,就能实现稳定的压紧、定位、牵拉功能。从实际应用场景来看,这类压条常被用在小型台式压装设备的执行端,作为压头与驱动缸之间的传力杆件,或是在工装夹具里作为工件侧向定位的压紧条,也有部分设备将其用作安全防护门的牵拉连杆、料道侧边的导向挡条,适用场景覆盖了电子装配、小五金冲压、塑料制品压合等多个轻载作业工位,因为结构没有冗余设计,维护更换成本极低,在批量生产的非标准设备里应用占比不低。
从功能特性上看,该压条采用等截面长条扁平结构,整体截面为矩形,两端分别设置同轴的圆形安装通孔,孔边做了微小的倒角处理,避免安装时螺栓孔边与紧固件端面产生应力集中,也能减少装配时的卡滞问题。杆件整体厚度均匀,平直度控制在普通机械加工的常规公差范围内,能够保证在承受沿杆长方向的拉应力、或是垂直于杆面的压应力时,不会出现局部翘曲导致的受力偏移。和带台阶、带异形卡槽的专用连接件不同,这款压条的通用性极强,两端的安装孔可以适配不同规格的螺栓、销轴,既可以通过螺栓锁紧在固定基座上作为静态挡条使用,也可以通过销轴连接在摆动机构上,作为传力摆杆参与往复动作,受力方向沿杆长传递时,整体的形变控制表现优于同厚度的异形冲压件。
设计思路上,这款压条没有做多余的减重槽或是装饰性结构,完全围绕功能需求展开:首先确定两端安装孔的中心距,这个尺寸直接决定了压条的有效工作行程或是压紧覆盖范围,设计时优先保证孔中心距的公差,避免安装后出现孔位错位无法装配的问题;其次是杆件的宽度与厚度配比,宽度方向的尺寸要大于安装孔直径的两倍以上,保证孔边到杆件侧边的材料余量足够,避免受拉时孔边出现撕裂失效,厚度方向则根据实际受力载荷计算,在满足抗弯、抗剪强度要求的前提下尽量控制整体重量,减少往复动作时的惯性冲击。两端的安装孔采用通孔设计,没有做沉头结构,是为了兼顾两种安装方式:既可以穿入螺栓从背面锁紧,也可以穿入带肩销轴实现铰接,不需要针对不同安装场景单独加工,提升了零件的通用互换性。
从外形尺寸与安装边界来看,该压条整体为细长扁平杆件,长度方向尺寸远大于宽度与厚度,属于典型的杆类受力零件,安装时需要注意两个边界条件:一是当作为压紧件使用时,压条的工作面需要与被压紧工件表面保持平行,因此安装基座的贴合面平面度需要控制在合理范围内,避免压条安装后出现倾斜,导致压紧力集中在工件局部造成压痕;二是当作为铰接传力件使用时,两端销轴的同轴度需要保证,避免杆件工作时受到附加的扭转力矩,长期使用出现弯曲变形。安装孔的孔径与常用的紧固件规格适配,不需要额外扩孔或是配钻,装配时可以直接使用标准件锁紧,杆件的边缘都做了微小的倒钝处理,没有锋利的锐边,避免装配调试时划伤操作人员,也减少了零件周转过程中因为磕碰导致边缘变形的概率。
在实际建模过程中,这类零件的建模逻辑也十分清晰,先绘制杆件的矩形截面轮廓,拉伸至对应长度后,在两端定位安装孔的中心位置,切除出通孔特征,最后对所有锐边做倒圆角处理即可,不需要复杂的曲面特征,建模时重点要控制两个安装孔的位置度公差,以及杆件整体的平直度,在装配体中配合时,需要根据实际受力方向添加对应的约束,模拟真实的受力状态,才能验证零件的强度是否满足工况要求。很多新手设计人员在做这类简单杆件时,往往会忽略孔边的材料余量,或是把厚度设计得过薄,导致实际使用时出现压条弯曲、孔边拉裂的问题,这类基础零件的设计恰恰最能体现结构设计的基本功,所有尺寸都要围绕受力需求和安装便利性来确定,没有多余的设计元素,才能保证零件在实际使用中稳定可靠。
