静电发生器用螺旋面转子结构设计

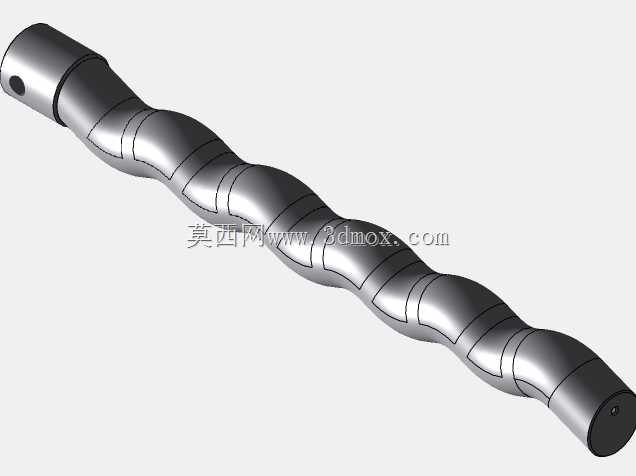

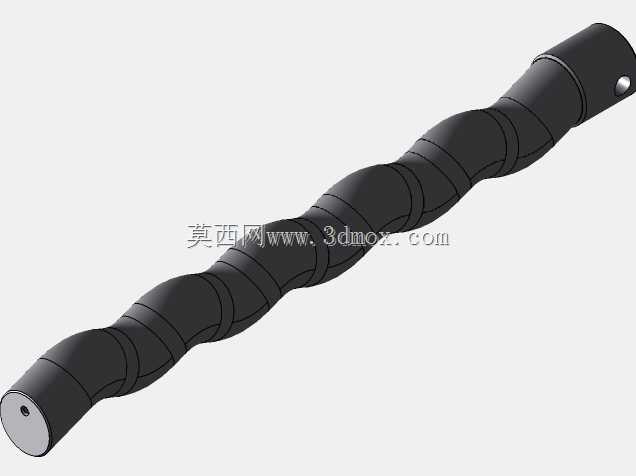

　　在静电涂装、粉体静电喷涂、静电分选这类工业场景里，核心静电发生单元的转子部件直接决定了静电场的均匀性与设备运行稳定性，这款带连续螺旋曲面的转子，就是适配这类静电发生设备的核心传动做功零件。从实际工况适配来看，这类转子需要在密闭的定子腔体内做连续回转运动，通过螺旋曲面的连续推送，配合腔体内的介质形成稳定的静电耦合场，同时兼顾介质输送与电场激发的双重作用，和普通输送泵转子不同的是，它的曲面轮廓度公差要求更高，因为螺旋面的型线偏差会直接导致电场分布不均，最终影响喷涂上粉率或者分选精度。做这个结构的三维设计时，首先要敲定的是螺旋导程与转子总长的匹配关系，不能照搬通用螺杆转子的参数——要结合静电发生单元的有效电场长度，

　　让螺旋面的有效工作段完全覆盖电场作用区间，两端的圆柱轴段要预留出轴承安装位与密封配合位，轴端的定位孔是做动平衡校正时的工艺基准，同时也能作为装配时的周向定位参考，避免转子装配后出现螺旋面起始位置错位的问题。外形上整体为长杆类回转件，主体螺旋段的外径要和定子内腔的配合尺寸留足合理的运转间隙，间隙过大会导致介质内泄、电场耦合效率下降，间隙过小则会在热胀状态下出现扫膛问题，两端的圆柱安装段直径要小于螺旋段外径，方便装配时顺利穿入定子腔体，同时轴段的表面粗糙度要满足密封件的配合要求，避免长期运转磨损密封件导致介质泄漏。设计过程中螺旋曲面的生成是核心难点，不能用等距等导程的普通螺旋线直接扫掠，要结合静电场的分布特性对螺旋面的升角做分段优化，

　　靠近介质输入端的螺旋段升角稍大，提升介质导入效率，靠近电场核心区的螺旋段升角放缓，让介质在腔体内的停留时间满足静电荷电要求，靠近输出端的螺旋段升角再逐步调整，保证介质输出的压力稳定。另外转子表面的环形凹槽结构，是为了适配腔体内的密封环组，每道凹槽的宽度与深度都要和标准密封件的尺寸匹配，凹槽的边角要做小圆角过渡，避免应力集中导致长期运转后出现疲劳裂纹，同时圆角结构也能避免装配时刮伤密封件的唇边。从安装边界来看，转子的总长度要严格控制在腔体的轴向安装尺寸范围内，一端的轴伸长度要满足和联轴器的配合要求，保证动力输入时的同轴度，轴端的径向定位销孔位置要和驱动端的连接盘对位，避免装配时出现周向窜动。实际选型应用时，要注意这类转子的材质适配性，

　　虽然三维模型只体现结构，但结构设计时已经预留了表面处理的厚度余量，不管是做硬质阳极氧化还是喷绝缘涂层，都不会影响最终的配合尺寸，不会出现涂层后尺寸超差无法装配的问题。很多刚接触这类设备结构设计的工程师，容易把这类转子和普通螺杆泵转子混为一谈，实际上两者的功能侧重完全不同，普通螺杆泵转子侧重介质输送的容积效率，而这款静电转子除了基础的输送功能，更核心的是螺旋面的轮廓要匹配静电场的分布要求，所以在建模时每一段螺旋面的曲率都经过反复校核，保证回转时每一个截面的电场耦合间隙一致，不会出现局部场强过高打火或者局部场强不足荷电不够的问题。另外转子的动平衡结构设计也藏在细节里，两端轴端的中心孔不仅是加工时的定位基准，也是动平衡校正时的装夹基准，建模时已经保证中心孔的同轴度与螺旋段的回转轴线完全重合，减少后续动平衡校正时的去重量，提升转子的高速运转稳定性，毕竟这类转子在设备里的工作转速通常不低，动平衡精度不够会导致整个静电发生单元振动偏大，不仅会产生噪音，还会影响密封件的使用寿命，甚至导致电场间隙波动影响工艺稳定性。
