利托格拉菲亚传感检测输送集成装置

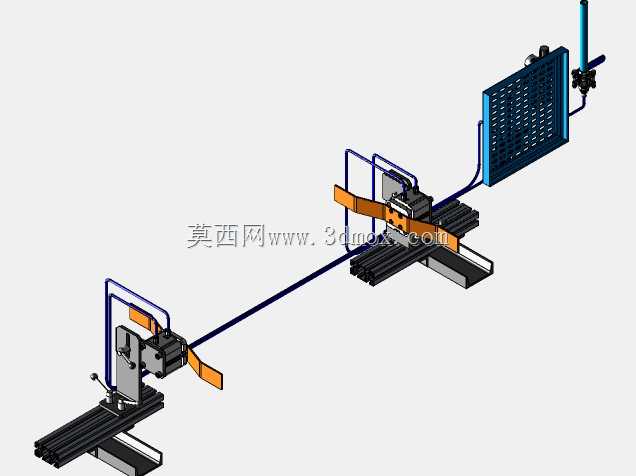

　　这套集成装置的核心应用场景集中在轻工印刷、包装产线的物料位置与形态检测环节，日常运行时承担物料输送、到位检测、信号反馈的联动功能，可直接嵌入现有平皮带输送产线作为检测工位使用，不需要对原有产线主体结构做大规模改动。从结构组成来看，装置采用标准工业铝型材搭建底部机架，型材拼接处采用内置角码连接，机架底部预留了脚轮安装孔位与可调支撑脚安装平面，现场部署时可根据场地平整度调整支撑脚高度，也可加装脚轮实现工位的灵活转场，机架整体宽度控制在600mm区间，长度方向延伸至1200mm，高度方向距离地面的安装基准面为850mm，完全匹配现有轻工产线的常规输送高度，不会出现物料衔接的高度差问题。

　　输送部分采用平皮带输送结构，两端的从动辊与主动辊均采用带座轴承固定在型材机架上，主动辊端预留了动力安装位，可根据产线节拍需求匹配不同功率的减速电机，皮带两侧设置了可调导向挡板，挡板通过T型螺栓固定在机架侧面的型材槽内，可根据待检测物料的宽度调整挡板间距，适配宽度在100mm到450mm之间的片状、盒状物料输送。检测端的核心传感组件安装在输送线中段的支架上，支架采用折弯钣金与铝型材组合结构，传感器安装板预留了多组长圆孔，可根据检测需求调整传感器的上下高度与前后位置，检测精度可覆盖0.1mm级的位置偏差识别，传感器的信号线缆沿机架侧面的线槽排布，线槽采用卡扣式固定，后期维护时可直接打开线槽更换线缆，不需要拆解主体结构。

　　装置末端设置了管路连接的处理组件，组件通过支架固定在机架末端，管路采用快插接头连接，可根据现场气源条件调整接入压力，处理组件的安装板同样预留了调节孔位，可根据物料的检测后处理需求调整组件的倾斜角度与作用距离。整套装置的设计思路完全围绕产线快速部署需求展开，所有结构件均采用标准件与通用加工件组合，没有特殊定制的异形结构件，后期维护更换配件时可直接采购标准件替换，不需要单独开模加工。

　　从安装边界来看，装置四周预留的维护空间不小于300mm即可满足日常检修需求，线缆与管路的接入端均设置在装置侧面靠近底部的位置，不会与现场其他设备的走线产生干涉，机架底部的可调支撑脚调节行程为50mm，可适应地面存在轻微坡度的安装场景。在实际运行过程中，物料从输送线前端进入，经过导向挡板规整位置后到达检测工位，传感器识别到物料到位信号后同步触发后端处理组件动作，完成检测后物料沿输送线进入下一工序，整套动作的响应延迟控制在0.2s以内，完全匹配中高速产线的节拍要求。

　　建模过程中对所有运动部件都做了干涉检查，皮带运行时不会与两侧导向挡板产生摩擦，传感器调整到最低位置时也不会与输送面的物料产生碰撞，管路排布时预留了足够的弯曲半径，不会出现管路折堵影响气路通畅的问题。所有连接部位的紧固件都做了防松设计，长期运行时不会因为输送产生的振动导致紧固件松动，检测工位的支架做了加强筋处理，传感器安装后不会出现晃动导致检测精度下降的问题。
