多色组合式倾倒检测传感组件结构设计

　　这套倾倒检测传感组件的结构设计，最初是针对工业现场设备姿态异常预警场景做的方案，日常在自动化生产线的物料周转工位、仓储堆垛的货位监测、移动式作业设备的防倾覆保护环节都能用到，核心作用是当被监测对象的倾斜角度超过预设安全阈值时，快速输出触发信号，联动后端的报警或停机回路，避免设备倾倒引发的物料损毁、人员碰伤等生产事故。

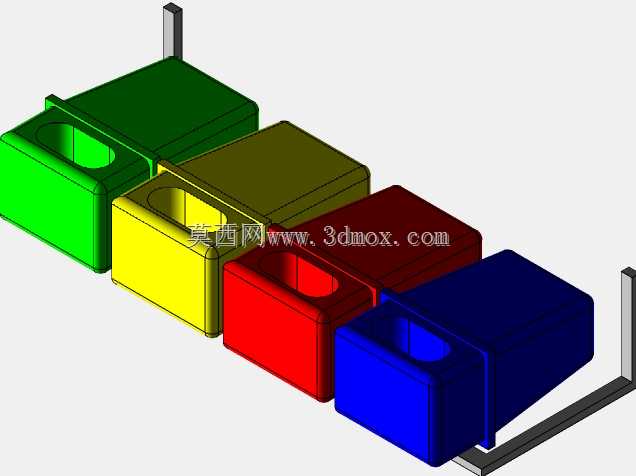

　　从实际使用的需求出发，设计时首先考虑了不同工位的识别区分需求，所以做了绿、黄、红、蓝四种不同配色的壳体单元，现场布线和运维的时候，能通过颜色快速对应不同的监测点位，比如绿色对应线体侧边的周转箱监测位，黄色对应登高梯具的倾斜监测，红色对应重载堆垛的边角位，蓝色对应移动AGV的车体姿态检测，不用额外贴标识就能快速区分，减少运维排查的时间。每个传感单元都采用了方型带内凹安装腔的壳体结构，壳体侧边做了一体化的拼接卡槽，多个单元可以根据监测点位的排布需求并排卡接固定，不用额外做拼接支架，在狭长的安装面比如设备护栏、货架立柱侧面布设的时候，能顺着安装面的走向排布，不会出现突出的棱角剐蹭过往的物料或者作业人员。

　　壳体顶部预留的柱状安装位，是用来内置倾角感应核心元件的，这个位置做了高出壳体主体平面的设计，一方面能减少壳体安装面的不平整对感应元件检测精度的影响，另一方面柱状结构的侧壁做了密封槽，可以搭配密封圈实现IP65级的防护，适配车间多粉尘、偶尔有切削液飞溅的现场环境。每个壳体的内凹腔室除了放置感应电路板之外，还预留了接线端子的固定位，接线口开在壳体拼接的贴合面一侧，多个单元拼接的时候，相邻单元的接线可以通过拼接面的过线孔串联，不用每个单元都单独走外接线缆，能大幅减少现场布线的杂乱程度，也降低了线缆被剐蹭断裂的风险。

　　安装边界的设计上，单个传感单元的底面做了平整的安装基准面，预留了两个沉头安装孔，可以直接用M4的螺丝固定在金属或者非金属的安装面上，不需要额外的转接板；如果是在圆弧面比如管道、圆柱形设备外壳上安装，也可以通过壳体背面的燕尾槽搭配抱箍固定，适配不同的安装基面。整套组件的外形做了圆角过渡处理，所有边角的R角都不小于2mm，避免安装和运维过程中尖锐边角划伤操作人员，壳体的壁厚设计为2.5mm，采用常用的工程塑料注塑成型就能满足强度要求，日常承受普通的物料磕碰不会出现壳体开裂的情况，内部的电路板固定柱做了十字加强筋，即使设备出现小幅振动，也不会出现电路板移位导致的检测偏差。

　　在功能实现的结构匹配上，每个单元的感应模块安装位都做了角度校准基准面，生产组装的时候可以直接以壳体底面为基准校准感应元件的零位，不用额外做校准工装，能提升组装效率。不同配色的单元内部结构完全通用，只是外壳的色母配比不同，生产的时候可以共用一套模具，只需要更换色母就能实现不同颜色壳体的生产，降低开模和物料管理的成本。考虑到现场可能出现的误触情况，壳体的触发部件（如果配外接测试按钮的话）做了内凹设计，不会因为外物剐蹭意外触发测试信号，同时内凹的深度刚好能让操作人员用指尖按到，日常功能测试的时候不需要借助额外工具。

　　实际布设的时候，这套组件既可以单个单元独立使用，监测单个点位的倾斜状态，也可以多个单元拼接成组，对长条形的设备或者货架做多点位的分段监测，比如在两米高的货架立柱上，每隔半米安装一个单元，就能监测立柱不同高度位置的倾斜变形，比单个传感器的监测覆盖更全面，出现局部变形的时候能精准定位异常位置。每个单元的内部腔室还预留了灌封胶的灌注空间，在高湿度或者有腐蚀性气体的场景使用时，可以直接灌封环氧树脂做密封处理，不需要重新修改壳体结构，适配不同恶劣程度的工业现场环境。
