手动肘节式压力机结构设计

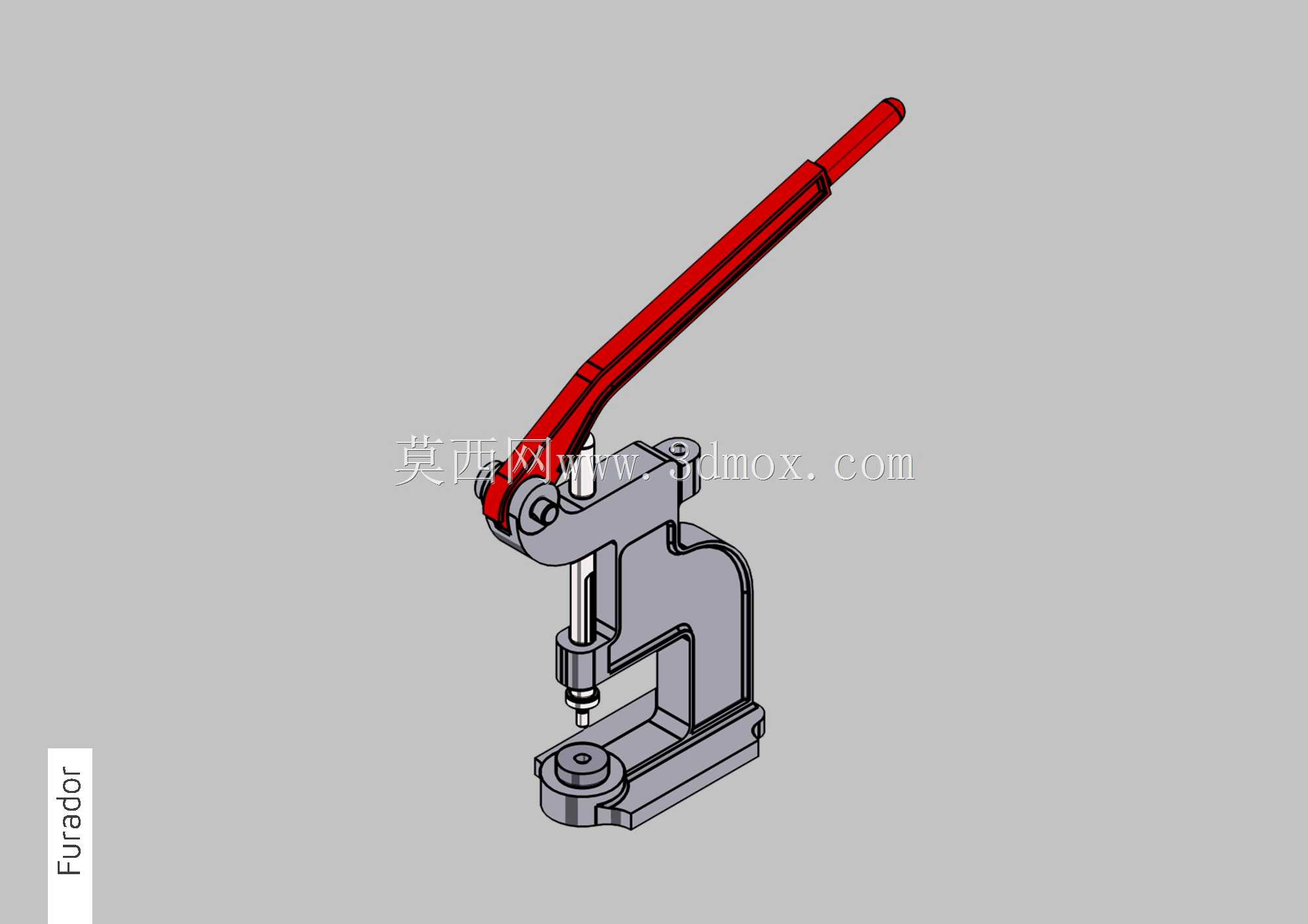

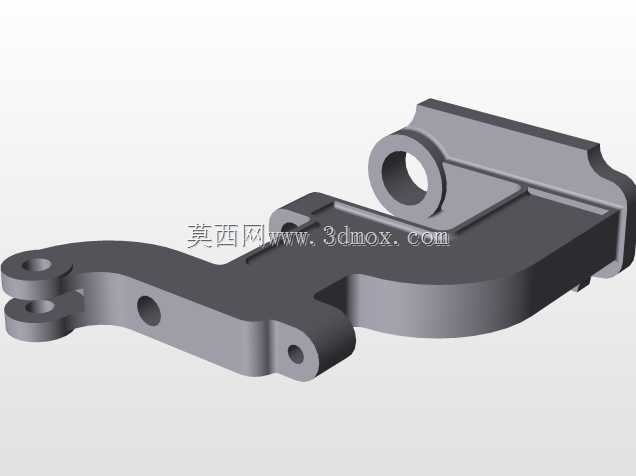

　　这款手动肘节式压力机的结构设计，核心围绕小吨位手动压装作业的实际工况展开，在五金加工、电子装配、小型零部件修配场景中，这类手动压机的使用频率远高于大型液压或气动压力设备，毕竟很多小零件的压入、铆接、冲孔、校直作业不需要大吨位输出，反而对操作灵活性、工位占用空间、成本控制有更高要求。从结构布局来看，整机采用C型开式机身设计，这种机身结构的最大优势是操作三面开放，工件取放不受立柱遮挡，针对小型零件的单件小批量加工场景，操作人员可以从任意角度调整工件位置，不需要额外设计复杂的工件避让结构，机身采用整体铸造式的刚性结构设计，在压头行程范围内，机身的开口高度、喉深尺寸经过匹配，能够覆盖常规小型轴承、销钉、铜套的压装尺寸需求，不会出现喉深不足导致工件无法放置到压头正下方的问题。

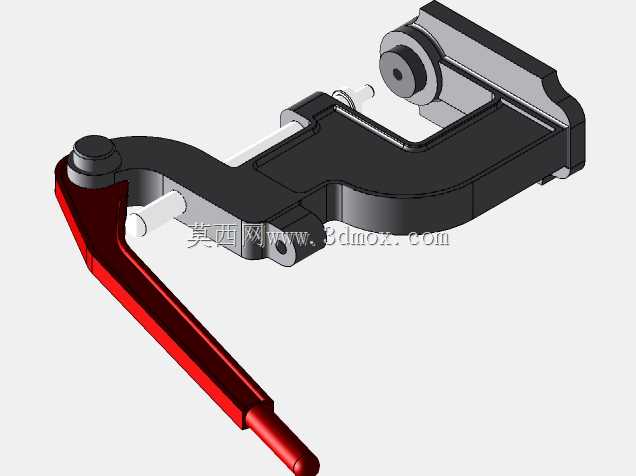

　　驱动部分采用加长杠杆手柄配合肘节增力机构，这也是这类手动压机的核心设计点，肘节机构在压头接近下死点时能够实现力的放大，操作人员只需要在手柄端施加较小的力，就能在压头端获得足够的压装力，相比直接杠杆式的手动压机，增力比提升明显，长时间操作也不容易出现手部疲劳。手柄表面做了防滑的长杆结构设计，操作时可以双手施力，针对需要稍大压力的压装工况，也能通过杠杆长度的优势获得足够输出。压头部分采用可更换的压头接口设计，能够根据不同的作业需求更换平压头、冲孔头、铆接头，不需要对整机结构做改动就能适配不同工序，压头的导向部分采用圆柱面配合结构，压装过程中压头不会出现偏摆，保证压装的同轴度，避免压装过程中零件出现倾斜、压伤的问题。

　　底座部分设计了带定位槽的工作台面，台面上的T型槽或者定位孔可以用来安装简易夹具，针对批量加工的小零件，可以快速装夹定位，不需要每次手动对齐压头位置，工作台面和压头的垂直度经过结构设计保证，压装时压力方向垂直于工作台面，不会出现侧向力导致零件移位。从安装边界来看，整机的底座尺寸紧凑，可以直接放置在常规钳工工作台面上使用，不需要做额外的地基固定，底部可以根据需求安装固定螺栓，在大压力作业时锁紧在工作台面上，避免压机移位。整机的运动部件都设计了自润滑的配合间隙，日常使用只需要定期在铰接点加注少量润滑油就能维持顺畅操作，不需要复杂的维护流程。

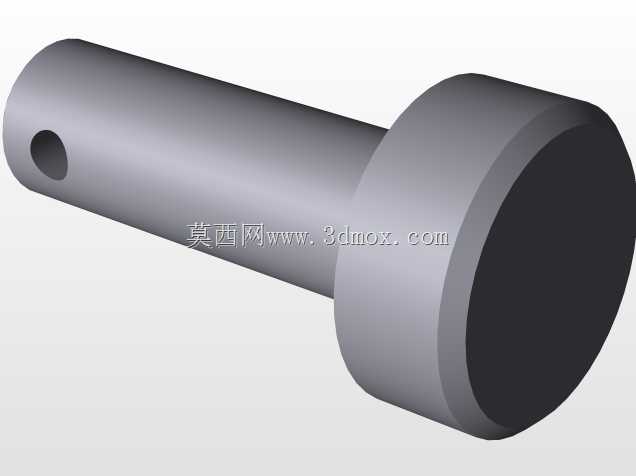

　　在实际使用场景中，这类手动压机常被用于维修车间的轴承压装、小五金件的铆接、薄板材的手动冲孔、塑胶件的压合装配，相比电动压力设备，它不需要接通气源或者电源，在没有动力供应的野外维修、临时作业场景也能正常使用，而且操作过程中压力输出完全由操作人员手动控制，可以精准控制压入行程，针对过盈量较小的精密零件压装，不会因为压力过大导致零件压裂或者变形。设计过程中，机身的刚性经过校核，在额定压装力下机身的变形量控制在极小范围内，避免因为机身变形导致压头倾斜，影响压装精度，所有铰接点都采用销轴配合的结构，磨损后可以快速更换销轴，不需要更换整个机身部件，降低后期的维护成本。手柄的操作角度经过优化，操作人员站立操作时，手柄的初始位置和下压终点位置都在人手舒适的操作范围内，不需要过度弯腰或者抬臂就能完成整个压装行程，长时间作业的操作舒适度更好。
