手动杠杆式钢板剪切工装结构设计

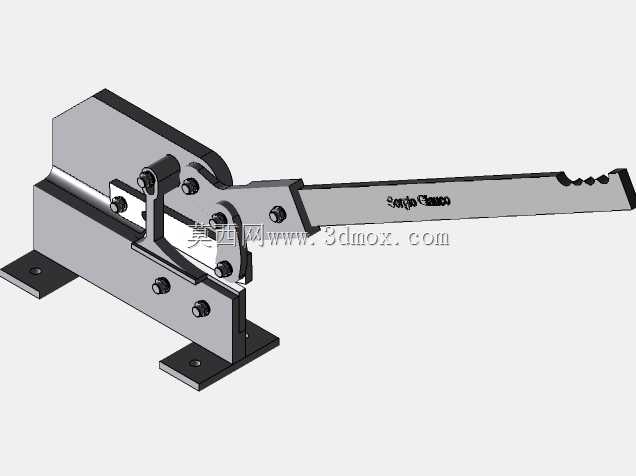

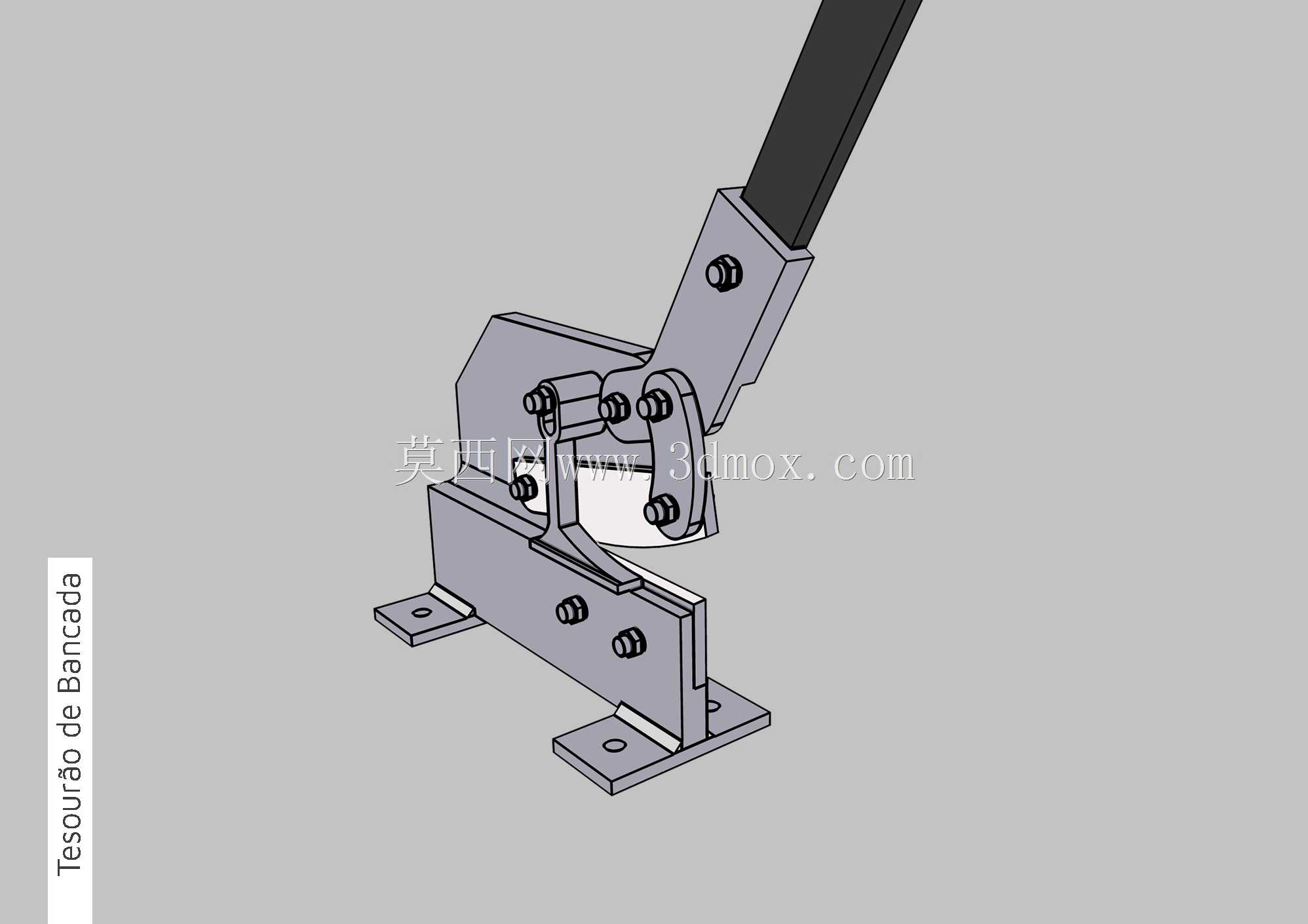

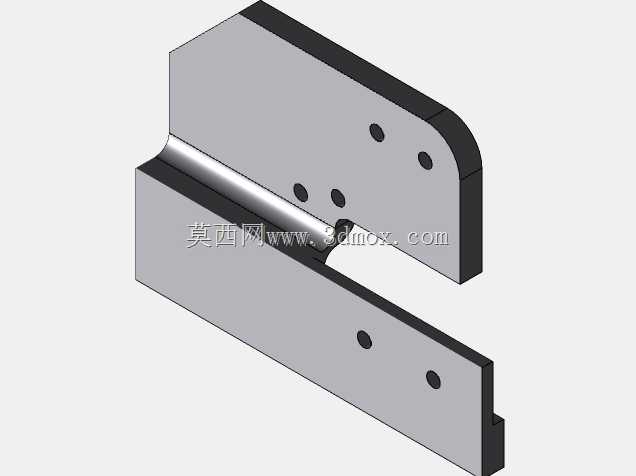

　　在小型钣金加工、五金维修、工地现场零散下料这类场景里，大型剪板机受场地、电源、加工批量限制无法进场，手持铁皮剪剪切厚度超过1mm的钢板时不仅费力，切口还容易出现歪斜、毛刺过大、边缘变形的问题，这款手动杠杆式剪切工装就是针对这类小批量、零散剪切需求设计的手动加工工具。从结构设计逻辑来看，整套机构核心采用二级杠杆增力原理，操作端的长手柄作为第一级力臂，通过中部的铰接连杆将力传递到上刀架的铰接点，利用力臂长度差放大操作力，普通成年男性单手施加在手柄末端的力，经过两级杠杆放大后，上刀刃处可产生数千牛的剪切力，足以剪切厚度3mm以内的普通低碳钢板、2mm以内的铝板以及1.5mm以内的不锈钢板，完全覆盖小型加工场景的常见板材下料需求。刀架部分采用侧装式导向结构，上刀架通过两个对称布置的铰接螺栓与机架连接，剪切过程中上刀架沿固定圆弧轨迹下行，动刀刃与定刀刃之间预留0.05-0.1mm的剪切间隙，该间隙根据剪切板材厚度可通过刀架侧面的锁紧螺栓微调，间隙过大会导致板材剪切时出现撕裂毛刺，间隙过小则会加剧刀刃磨损甚至出现卡刀问题，设计时针对不同厚度板材的剪切间隙做了参数化匹配，调整时只需松开锁紧螺栓，微调刀架位置后重新锁紧即可，无需复杂的工装校准。底部安装底座采用带安装孔的折弯钢板焊接结构，四个长圆形安装孔可适配M10-M12的膨胀螺栓或T型螺栓，既可以固定在水泥地面的工位上，也可以安装在钳工工作台、角钢焊接的临时支架上，安装时需保证底座水平，

　　定刀刃的上平面与安装基准面平行度误差控制在0.1mm以内，避免剪切时板材出现滑移导致切口尺寸偏差。定刀刃通过四个内六角螺栓固定在底座的刀座上，刀刃采用合金工具钢淬火处理，硬度达到HRC55-60，刃口角度设计为87度，既保证刃口的锋利度，又避免刃口过脆出现崩口，动刀刃与定刀刃参数一致，正常使用情况下刃口寿命可达数千次剪切，刀刃磨损后可松开固定螺栓拆下修磨，无需更换整套刀架，降低后期使用维护成本。操作端的手柄外套防滑橡胶套，手柄长度设计为500mm，符合人体工程学操作高度，操作人员站立时手握手柄末端的施力角度自然，长时间操作不易产生肌肉疲劳，手柄与上刀架的连接部位采用防松螺栓加弹簧垫圈的结构，避免反复操作后螺栓松动导致机构间隙变大、

　　剪切力下降。整套机构的所有铰接部位都设计有自润滑衬套，日常使用时只需定期在铰接点滴注少量润滑油即可保证机构动作顺畅，无需复杂的维护保养。从实际使用场景来看，这类手动剪切工装除了常规的钢板下料，还可用于剪切扁钢、小型角钢、铜排等型材，在电气柜安装、通风管道制作、小型五金件修边、工地现场临时下料等场景中，相比电动剪切工具，它不需要外接电源，不存在触电风险，整体重量不到15kg，可根据作业需求移动位置，剪切时无噪音、无铁屑飞溅，作业安全性更高。设计过程中针对剪切时的板材定位问题，在定刀座侧面预留了定位挡板的安装螺孔，用户可根据自身下料尺寸需求加装可调定位挡板，剪切时只需将板材靠紧定位挡板即可保证下料尺寸一致性，不需要每次划线测量，

　　大幅提升小批量下料的加工效率。机架主体采用6mm厚的钢板焊接成型，焊接后做去应力退火处理，避免长期受力后机架出现变形，所有外露的金属表面都做喷塑处理，防锈同时提升外观质感，铰接部位的轴销采用45号钢调质处理，表面硬度达到HRC28-32，保证铰接部位的耐磨性能，长期使用不会出现轴销磨损导致的机构旷量。剪切动作过程中，上刀刃先接触板材的一侧，随着杠杆下压，剪切点从板材一侧逐步向另一侧移动，这种斜刃剪切的方式相比平刃剪切可大幅降低所需的剪切力，相比同规格的平刃手动剪，所需操作力可降低40%左右，操作人员使用时更加省力。安装边界方面，整套工装固定后总高度约750mm，底座横向宽度220mm，纵向长度380mm，手柄下压到最低位置时的横向伸出长度为650mm，安装时需在手柄活动范围内预留足够的操作空间，避免操作时手柄碰撞周边物体。针对不同材质的剪切需求，刀刃间隙的调整范围覆盖0.02mm到0.2mm，剪切薄铝板、铜皮等软质材料时可将间隙调小，剪切较厚的钢板、不锈钢板时可适当调大间隙，保证切口质量的同时延长刀刃使用寿命。
