可旋转式机加工夹持台钳结构设计

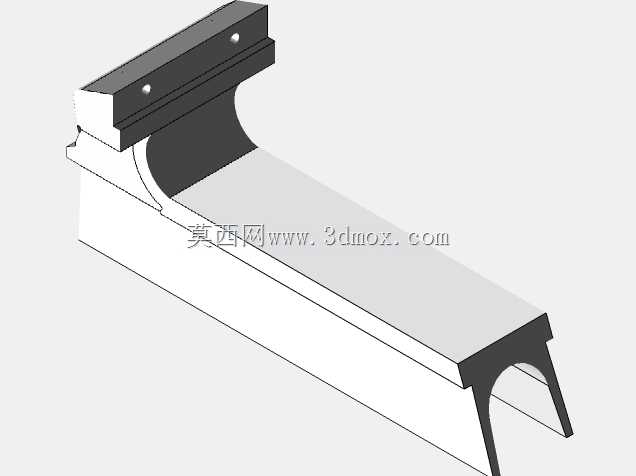

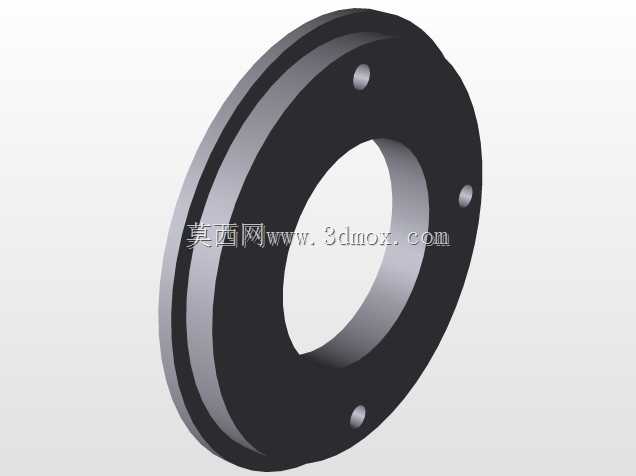

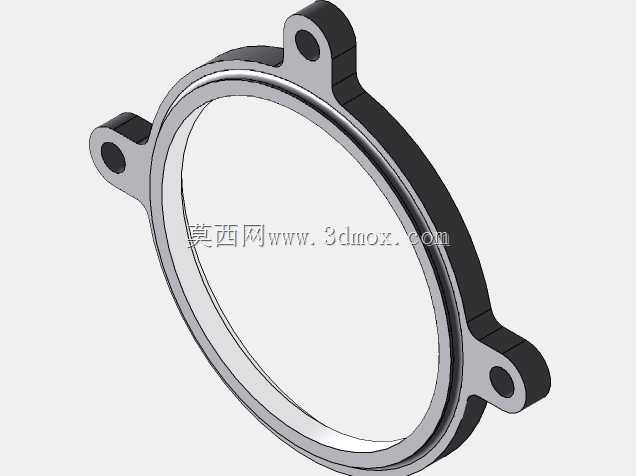

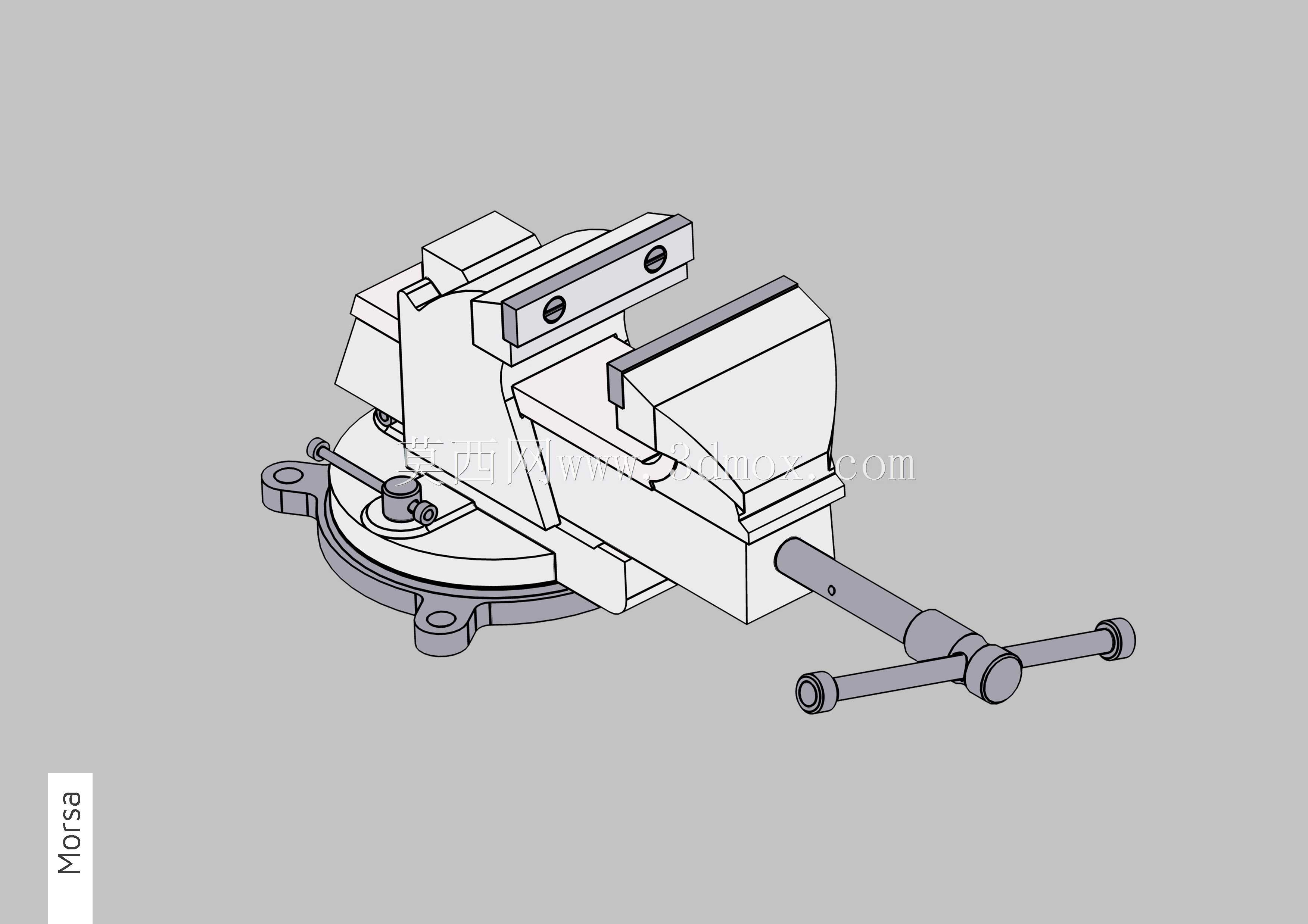

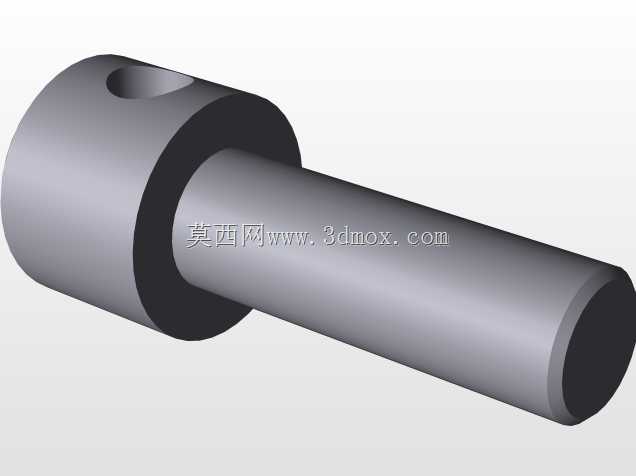

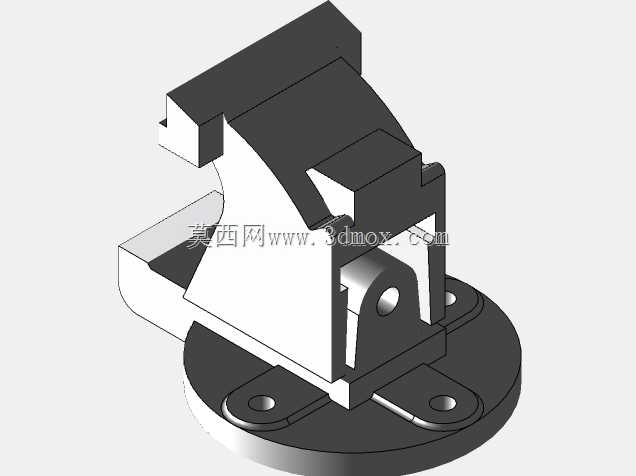

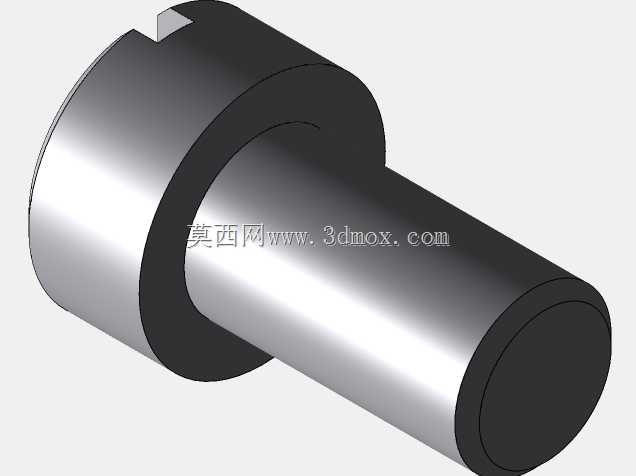

这款台钳是面向机加工、钳工装配、维修作业场景设计的通用夹持工装，广泛应用于五金加工车间、设备维修站点、模具修配工位、家用手工操作台等场景，核心作用是稳固夹持待加工工件，为锯削、锉削、錾削、钻孔、攻丝、装配调校等作业提供可靠的固定基础，避免作业过程中工件移位影响加工精度或引发安全隐患。从功能特性来看，该台钳采用回转式底座设计，底座预留三个对称分布的安装孔位，可通过螺栓将台钳整体固定在工作台台面之上，底座自带旋转锁紧结构，松开锁紧手柄后可带动上部钳身整体做水平方向360度回转，调整到合适作业角度后扳动手柄即可锁止固定，能够适配不同方位的加工操作需求，减少作业过程中反复挪动工件或调整操作姿态的频次。钳身部分采用活动钳身与固定钳身配合的结构，固定钳身与底座刚性连接，活动钳身通过梯形丝杠传动实现开合动作，丝杠末端搭配十字形转动手柄，操作时转动手柄即可带动活动钳身平稳平移，梯形丝杠具备自锁特性，夹持工件后不会因作业受力出现钳口松退的问题，夹持稳定性更强。钳口部位设计有可拆卸的齿形钳口板，钳口板表面加工有细密防滑齿纹，能够增大与工件表面的摩擦力，保证夹持牢固度，同时钳口板采用紧固件固定，长期使用出现磨损后可快速拆卸更换，延长台钳整体使用寿命。设计过程中充分考虑了操作的人机工程性，丝杠手柄的长度与握持直径适配人手操作的施力范围，无需借助额外加力杆即可提供足够的夹持力，同时钳身整体的轮廓做了圆角过渡处理，避免操作过程中尖锐棱角磕碰伤人。从安装边界来看，回转底座的外径尺寸适配常规钳工工作台的安装预留位，钳身最大开合距离覆盖日常加工常见的棒料、板块类工件的夹持尺寸需求，整体高度控制在合理范围，安装后钳口高度匹配人站立作业时的肘部操作高度，长时间作业不易产生疲劳。整体结构采用模块化设计思路，活动钳身、丝杠副、钳口板、锁紧机构、底座等部件均可独立拆解，便于日常维护清理，加工铁屑等杂物进入传动部位后可快速拆开清理，避免卡滞影响传动顺畅度。
