重型C型G字夹夹持工装结构设计

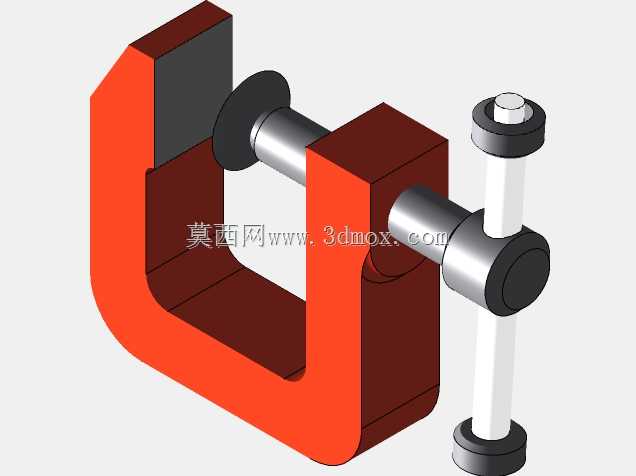

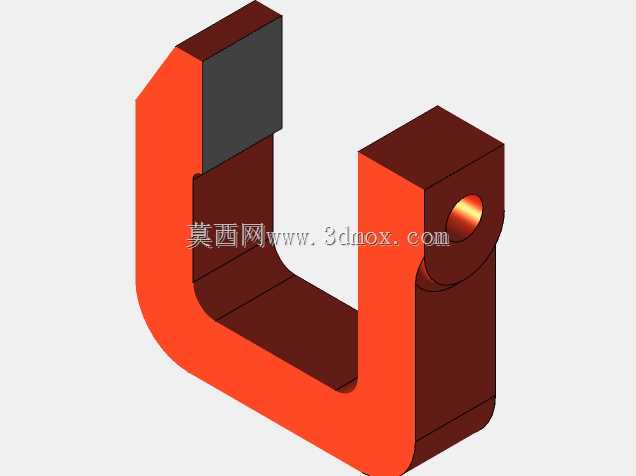

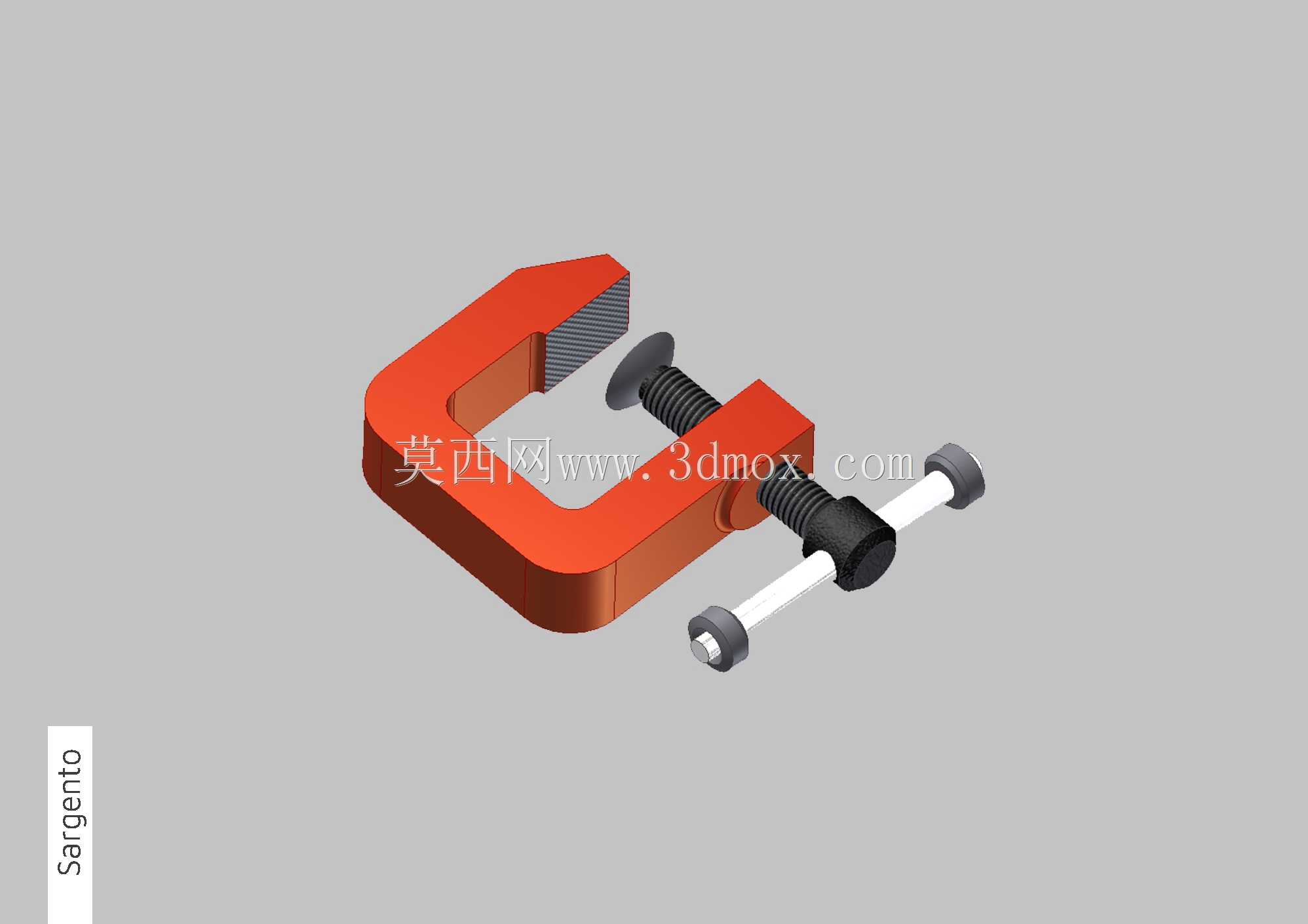

　　这款C型夹持工装是机械加工、装配维修场景中极为常用的手动夹紧部件，日常在钳工台工位、小型零件焊接组对、工件钻孔定位、胶接件固化施压等场景都能见到它的身影，区别于机用液压或气动夹具，它无需外接动力源，完全依靠手动操作即可完成夹紧动作，适配无固定动力配套的零散作业场景，在设备售后维修、户外现场装配、小批量试制工位的使用频率远高于固定式夹紧装置。从结构设计逻辑来看，整体采用C型开口的框架式主体，框架部分采用等强度变截面设计，夹持受力最大的弯角区域做了加厚圆弧过渡处理，避免应力集中导致的框架断裂，开口内侧的固定夹持面加工有交叉网纹滚花，用来增大与被夹工件表面的摩擦力，防止夹紧后工件出现滑移错位；活动夹紧端配合梯形传动丝杆，

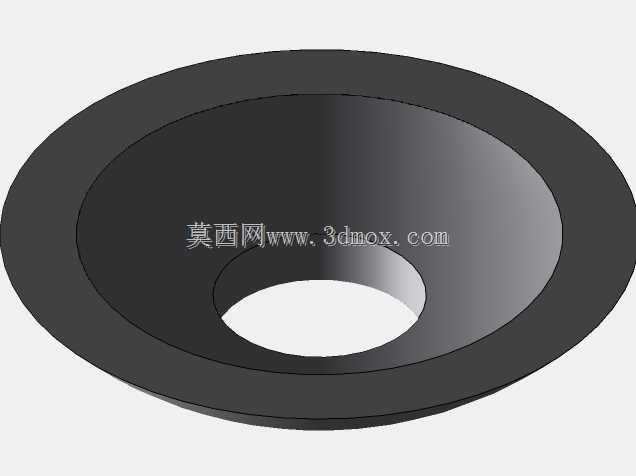

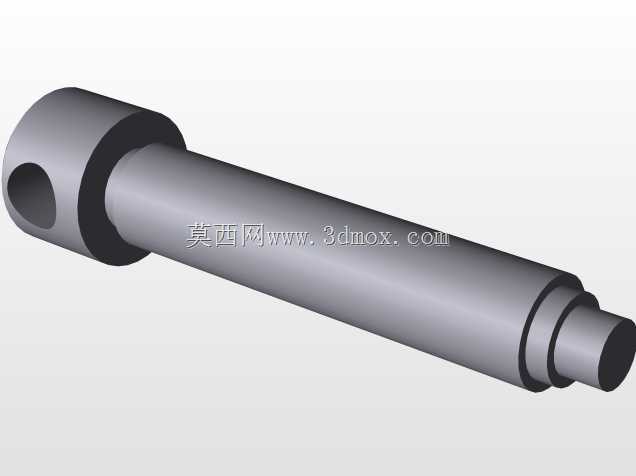

　　丝杆的螺距选取兼顾了夹紧行程效率与自锁性能，转动丝杆端部的加力杆即可推动活动压头向固定夹持面进给，当夹紧力达到手动操作的额定阈值后，梯形螺纹的自锁特性可以保证夹紧状态不会自行松脱，无需额外增加锁止结构。活动压头与丝杆端部采用活动铰接设计，压头可以在小角度范围内自适应偏转，当被夹持工件的表面与夹持面存在微小角度偏差时，压头可以自动贴合工件表面，避免局部点接触导致的夹紧力不足或者工件表面压痕过深的问题，压头的接触面同样做了滚花处理，和框架固定端的防滑结构形成对应。在实际选型使用时，需要重点关注它的开口深度与最大开口尺寸两个边界参数，开口深度决定了它能够伸入工件边缘的距离，也就是可夹持工件的边缘宽度上限，

　　最大开口尺寸决定了可夹持工件的厚度范围，这款夹具的C型框架内侧做了减重槽设计，在保证框架整体刚性满足额定夹紧力要求的前提下，尽可能降低了整体自重，方便操作人员单手取放调整。丝杆的端部加力杆采用可拆卸的穿杆式设计，穿杆两端做了滚花防滑处理，当需要更大夹紧力的时候，可以在穿杆上套管延长力臂，不过日常使用时不建议过度加力，避免框架受力超过屈服极限出现永久变形，导致夹持精度下降。在三维建模过程中，框架部分的弯角过渡是建模的重点，需要先通过受力仿真确定弯角处的应力分布，再对应调整截面厚度，避免出现应力集中的薄弱点，丝杆部分的梯形螺纹要符合通用传动螺纹的标准参数，保证和配套螺母的配合顺畅，活动压头的铰接间隙要控制在合理范围，

　　间隙过大会导致压头晃动，夹持定位精度下降，间隙过小则会导致压头转动卡滞，无法自适应贴合工件表面。这款夹具的表面处理采用喷塑工艺，主体框架为醒目的橙色，丝杆和活动压头做发黑防锈处理，既可以提升部件的防锈能力，也能在杂乱的工位上快速识别定位，避免工具遗失。在装配场景中，它常被用来临时固定两个待粘接或者待焊接的零件，配合定位块使用可以快速完成零件的组对定位，不需要设计制作专用的焊接工装，大幅缩短小批量生产的准备周期；在机加工场景中，它可以配合平口钳使用，加持形状不规则的毛坯件，弥补平口钳夹持范围不足的问题；在木工或者手工DIY场景中，它也是非常实用的夹紧工具，用来固定待胶合的木料，等待胶水固化的过程中不需要人工持续施压。从维护角度来说，日常使用只需要定期在丝杆螺纹部分涂抹少量润滑脂，避免螺纹锈蚀导致进给卡滞即可，框架部分如果出现轻微的夹持面磨损，可以通过打磨重新加工滚花恢复防滑性能，当框架出现可见的变形或者裂纹时，需要及时报废更换，避免夹紧过程中夹具断裂弹出造成安全事故。
