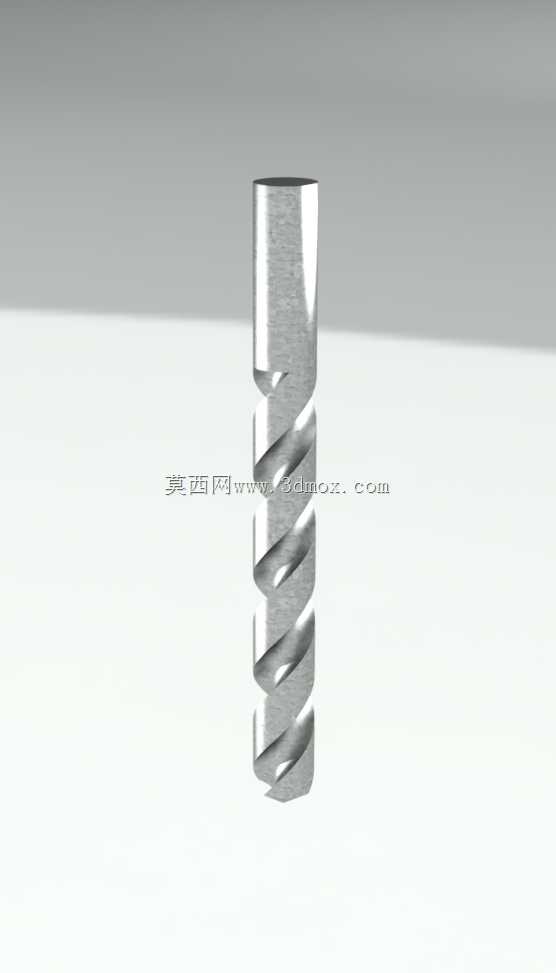

工业加工用标准麻花切削钻头结构

　　在常规金属切削加工场景里，这类钻头是钻床、铣床、加工中心等设备上最常用的孔加工执行部件，日常作业中覆盖了从普通碳钢型材钻孔、铸件毛坯初孔加工，到有色金属件的预制孔加工等多数常规钻孔工况，不管是单件小批量的机修车间配做，还是批量生产线的工位加工，都能见到这类标准钻头的使用场景。从实际功能来看，它的核心作用是在实体工件上加工出指定直径的圆柱形通孔或盲孔，切削过程中两条对称的螺旋槽承担着排屑与输送切削液的双重作用，钻尖部分的横刃负责初始定心，两个主切削刃承担主要的金属切除负荷，副切削刃则起到修光孔壁、保证孔径尺寸一致性的作用。做这个三维结构的时候，首先要考虑的是实际加工中的受力平衡，两条螺旋槽的螺旋角取常规加工通用的30度左右，

　　这个角度下切屑能够顺着槽型顺畅排出，不会在孔内堆积造成挤刀崩刃，同时钻尖的顶角设置为118度，这是针对普通钢材加工的通用角度，既能保证钻尖的强度，又能让切削刃切入工件时的阻力处于合理区间，不会因为顶角过小导致钻尖易崩损，也不会因为顶角过大造成轴向进给力飙升。外形尺寸上，这类标准钻头的柄部采用直柄结构，适配常规的钻夹头装夹，装夹边界要保证柄部圆柱度公差控制在合理范围，装夹时夹持长度不小于柄部直径的1.5倍，避免高速旋转时出现摆振，影响钻孔精度也容易折断刀体。刀体的工作部分长度要匹配常规钻孔深度需求，螺旋槽的长度要大于最大钻孔深度，保证切屑能够顺利排出到孔外，不会因为槽长不足导致切屑卡滞。设计过程中还要考虑刃带的结构，

　　刀体上两条对称的刃带既可以引导钻头沿着进给方向稳定行进，减少孔的偏斜，又能减少刀体和孔壁的摩擦面积，降低切削过程中的发热和磨损。实际使用中，这类钻头的安装要保证和设备主轴的同轴度，装夹后要先低速试转检查径向跳动，跳动过大不仅会导致钻出的孔径超差，还会让切削刃受力不均，大幅缩短刀具寿命。切削参数的匹配上，针对不同材质的工件要调整进给量和转速，加工普通低碳钢时可以采用适中的转速配合匀速进给，加工硬度较高的合金钢时要适当降低转速，减少切削刃的热负荷，加工有色金属时可以适当提高转速，获得更光滑的孔壁质量。从结构细节来看，横刃的修磨余量也在模型里做了预留，实际应用中作业人员可以根据加工需求对横刃进行修磨，减小轴向进给力，

　　尤其是加工深孔或者薄板件的时候，修磨横刃能大幅改善初始钻入时的定心精度，避免孔位偏移。另外螺旋槽的槽型截面采用圆弧过渡，没有应力集中的尖角，这样在热处理和切削受力的时候，不会因为应力集中导致刀体出现裂纹或者断裂，提升刀具的整体刚性和使用寿命。在设备适配性上，这类直柄标准钻头不需要特殊的装夹附件，普通的三爪钻夹头就能完成装夹，不管是台式钻床、立式钻床，还是装在铣床上用钻夹头刀柄装夹，都能直接使用，通用性极强，也是机械加工车间里消耗量最大的孔加工刀具之一。日常维护中，当主切削刃磨损到一定程度后，可以在工具磨床上重新刃磨，恢复切削性能，不需要整体报废，能够有效降低加工成本。建模的时候要严格保证两条切削刃的对称性，角度偏差控制在极小范围内，否则实际使用时会出现单刃切削的情况，不仅钻孔时噪音大、振动明显，还会导致孔径扩大、孔壁粗糙，甚至直接崩断钻头。钻心部分的厚度从钻尖向柄部逐渐增厚，这个锥度设计既保证了钻尖部分的切削锋利度，又能提升刀体整体的抗扭强度，承受钻孔时的切削扭矩，不会因为扭矩过大出现刀体扭断的情况。
