长串珠压合加工专用工装结构

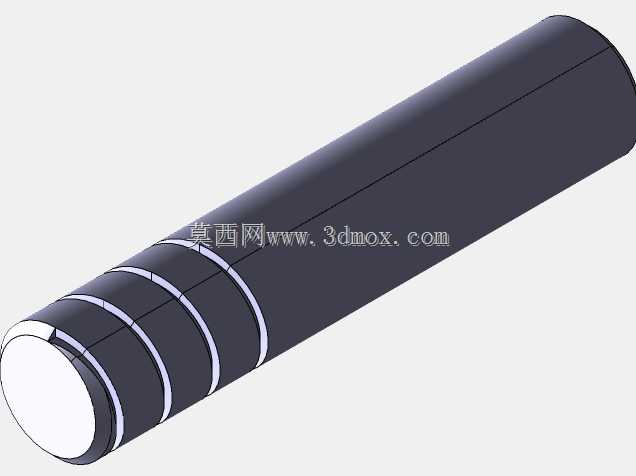

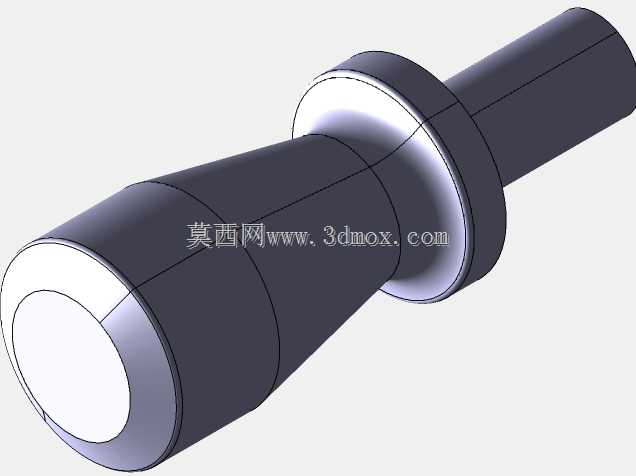

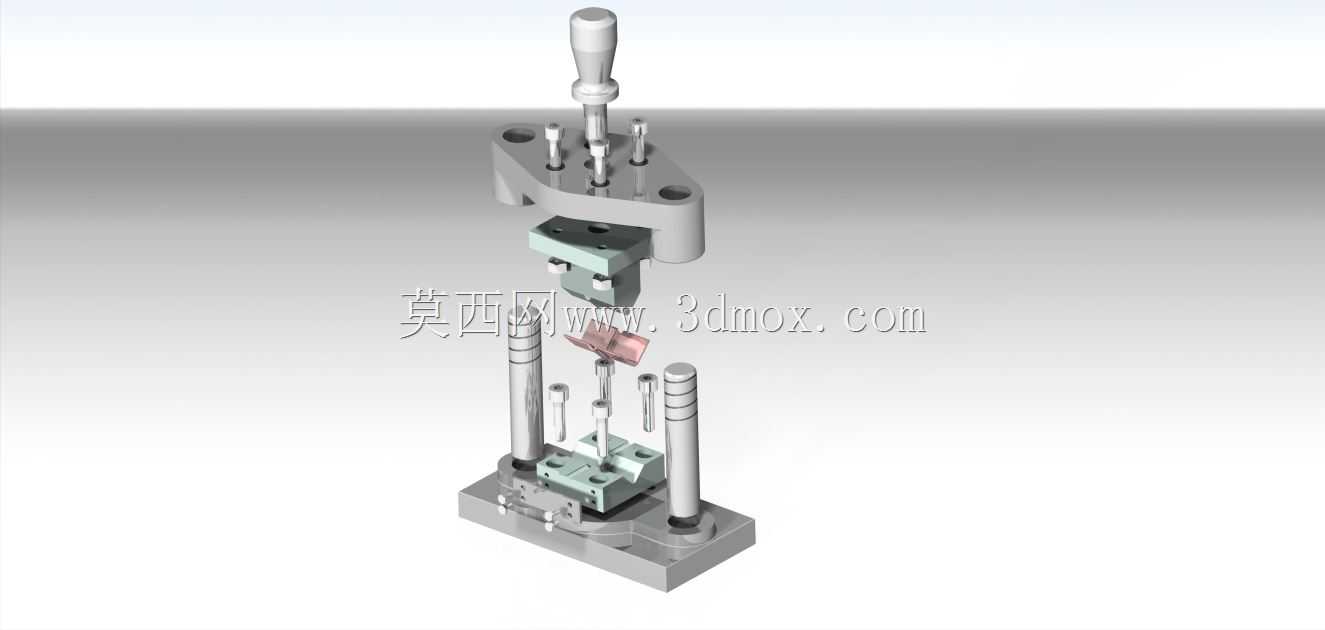

　　在首饰加工、五金饰件批量生产的车间场景里，这类串珠压合工装是解决长串珠件加工对位偏差、压合力度不均问题的核心作业载体，区别于通用压装设备，它的结构完全围绕长串珠的加工特性做了定向适配。从实际作业逻辑来看，工装采用上下模对位的导柱导向结构，四根立式导柱分别布置在底座四角，导柱表面做了硬铬镀层处理，长期往复滑动也不会出现拉毛、卡滞的问题，上下模座的对位精度可以控制在0.02mm以内，完全能满足薄壁金属串珠件压合时的同轴度要求，避免压偏导致的工件报废。上模组件集成了手动压杆施力结构，操作人员通过顶部的手柄施加下压力，力的传导经过内部的杠杆结构放大后传递到上模头，不需要外接气源或者液压动力源，在小批量加工、工位临时调整的场景下适配性极强，

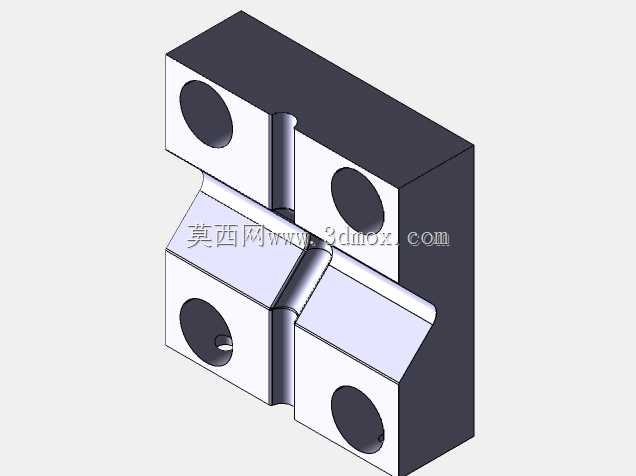

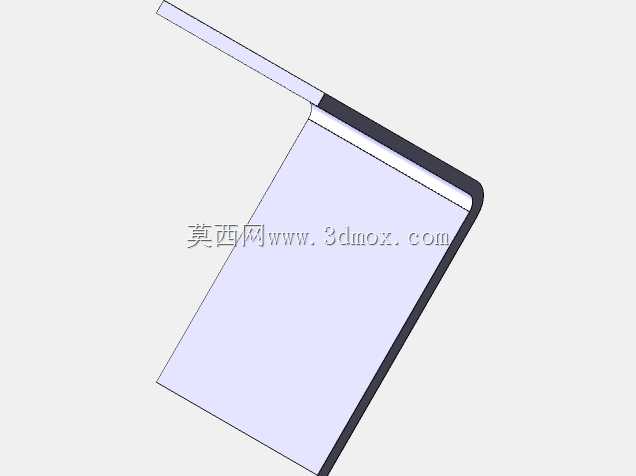

　　不需要额外布设动力管线就能快速投入使用。下模座预留了可更换的模腔安装位，针对不同截面形状的型材串珠，只需要更换对应型面的模芯，不需要整体更换工装主体，能大幅降低多规格产品生产时的工装投入成本。设计阶段重点考虑了材料厚度差异带来的压合行程变量，上模的压合行程做了15mm的可调区间，通过调节上模杆的锁紧螺母位置，就能适配0.3mm到2mm厚度范围内的金属板材串珠压合作业，不管是薄壁铝型材还是薄不锈钢型材的串珠卷边、压合工序，都能匹配对应的压下量，不会出现压合力过大导致的型材变形，或是压合力不足导致的卷边不到位、串珠连接松动的问题。工装的底座采用加厚铸铁材质，整体重量达到12kg，放置在常规工作台面上不需要额外打膨胀螺栓固定，

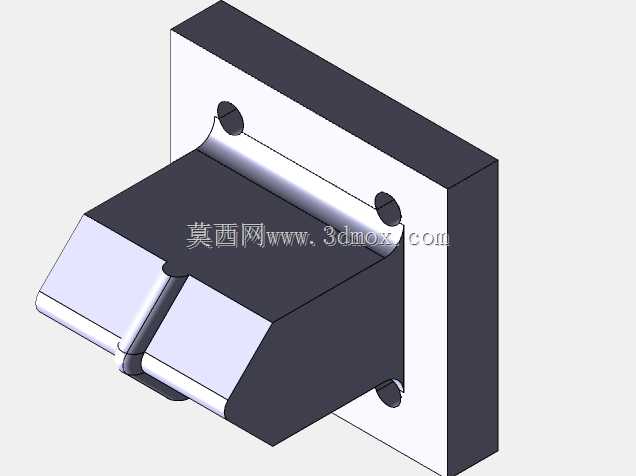

　　压合作业时的自身稳定性足够，不会因为施力出现侧翻或者位移。安装边界上，工装整体的占地尺寸控制在长180mm、宽120mm、高320mm的范围内，不会占用过多的工作台操作空间，操作人员在工位上可以同时摆放2-3台同类型工装，完成不同规格串珠的连续加工作业。模头部分的型面做了圆角过渡处理，压合过程中不会刮伤串珠表面的装饰层，针对需要做表面氧化、电镀处理的串珠件，能有效减少压合工序带来的表面瑕疵，降低后续表面处理的返修率。导套部分采用自润滑铜套材质，日常维护只需要定期涂抹少量润滑脂就能保证长期顺畅运行，没有复杂的液压、电气元件，一线操作人员经过简单培训就能完成日常的调试、维护工作，不需要专业的设备维修人员介入，

　　非常适合中小型五金饰件加工车间的生产场景。实际生产验证中，这套工装的单工位加工节拍可以达到12秒/件，相比手工敲合的加工方式效率提升4倍以上，同时压合后的串珠连接强度一致性更好，不会出现手工加工时力度不均导致的部分串珠松动脱落的问题，成品率能稳定保持在98%以上。
