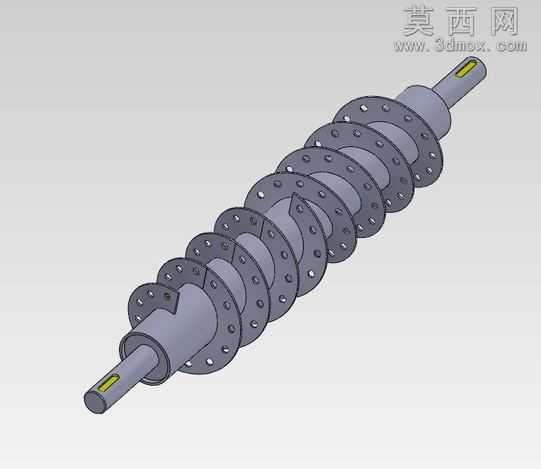

带多孔法兰盘的左右螺旋传动轴结构

本模型为左右螺旋传动轴三维结构，采用SolidWorks软件完成全参数化建模，建模过程遵循机械零件设计规范，从基础轴段的回转特征搭建开始，依次完成轴端定位槽、轴肩限位结构、多组多孔法兰盘的特征构建。建模阶段首先绘制轴体的中心回转草图，通过凸台拉伸命令生成阶梯轴的基础轮廓，针对轴端的键槽结构，采用草图绘制后切除拉伸的方式完成，保证键槽的尺寸公差符合传动件的装配要求。轴体上串联的多组法兰盘采用圆周阵列命令完成安装孔的排布，每个法兰盘上的通孔均匀分布在法兰圆周方向，法兰与轴体的配合段设置了合理的轴肩定位结构，确保法兰安装时的轴向位置精度，避免传动过程中出现轴向窜动。材质配置上，轴体主体采用合金结构钢材质，渲染时赋予金属哑光质感，表面做调质处理的纹理表现，法兰盘同样采用钢材材质，边缘做倒角处理避免应力集中，整体渲染效果还原了真实机械零件的金属质感，各结构的棱边、倒角、安装孔的细节都做了精细化处理，没有出现特征缺失或者几何错误。结构设计上，该轴为左右螺旋结构，可在传动过程中实现双向的物料推送或者双向传动受力，多组法兰盘的设计既可以作为传动过程中的限位结构，也可以通过法兰上的安装孔连接其他传动部件，拓展轴的功能适配性。设计思路围绕传动类轴件的实际使用场景展开，兼顾了结构强度与装配便利性，轴的各段直径变化符合阶梯轴的受力分布规律，受力较大的轴段做了加粗处理，安装密封件、轴承的轴段预留了对应的装配尺寸，法兰盘的厚度、安装孔的孔径都参考了通用机械传动的标准参数，保证模型可以直接用于相关机械结构的设计参考、装配模拟以及教学演示使用，整体模型的几何拓扑结构完整，各特征之间的父子关系清晰，方便后续进行参数修改与结构调整。
