涡轮增压器离心式压气机叶轮结构

　　在车用内燃机、小型航空活塞发动机、工业微型燃气轮机的进气增压回路中，离心式压气机叶轮是决定整机增压效率、响应速度与运行稳定性的核心回转部件，本次呈现的叶轮结构针对小排量增压机型的工况需求完成结构设计，可覆盖1.2-2.0L排量汽油机、0.8-1.6L排量柴油机的低压比增压场景，匹配最高15万r/min的工作转速区间。从实际安装边界来看，该叶轮轮盘基准端外径为72mm，轮盘轴向总高度为28mm，中心定位孔直径为8mm，采用H7级公差设计，可直接与配套涡轮轴的轴端过盈配合装配，轮盘背面设计有1mm深度的止口定位台阶，与压气机蜗壳的密封端盖配合时可保证0.02mm以内的同轴度要求，避免高速运转时出现叶轮蹭壳的故障。

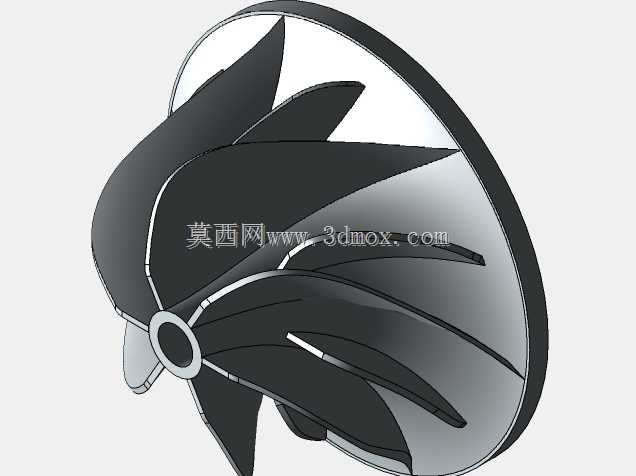

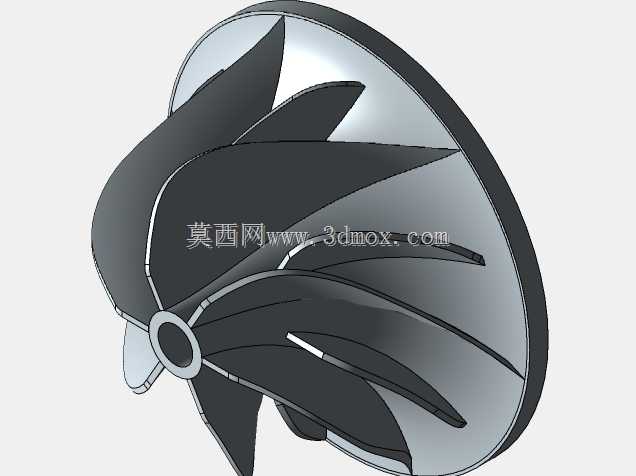

　　叶片部分采用7片长叶片+7片分流短叶片的交错布置方案，长叶片从轮盘中心轮毂处一直延伸至轮盘外边缘，分流短叶片起始于流道中段位置，这种设计可以在有限的轮盘尺寸下尽可能增加叶片对气流的做功面积，同时避免叶片入口处过于密集导致的进气堵塞问题，降低低转速工况下的气流喘振概率。叶片型线采用后弯式设计，叶片出口安装角为35度，相比径向直叶片结构，后弯型线可以让气流在叶轮出口处获得更均匀的速度分布，降低后续扩压器内的流动损失，实测在压比2.0的工况点下，该叶轮的等熵效率可达78%，比同尺寸直叶片叶轮高出4个百分点左右。设计过程中针对叶片的厚度分布做了梯度优化，叶片前缘厚度仅为0.8mm，尽可能降低进气冲击损失，从前往后叶片厚度逐渐增加，

　　到叶片尾缘与轮盘连接的根部位置厚度达到3.2mm，保证高速旋转时叶片有足够的结构强度，避免离心力导致的叶片断裂或塑性变形，同时叶片与轮盘的连接位置全部采用R2-R3的圆角过渡，减少应力集中现象，经过有限元校核，在最高工作转速下，叶片最大等效应力为285MPa，低于铸造铝合金的许用应力值，安全系数达到1.6以上。流道部分的型面设计严格遵循一元流动理论结合三维CFD仿真结果迭代调整，从叶轮入口到出口的流道截面面积变化率控制在12%每厘米的范围内，避免流道截面突变导致的气流分离，轮毂型线采用光滑的圆弧过渡，从中心孔位置的18mm直径平滑过渡到轮盘外边缘的6mm厚度，既保证了轮盘的结构刚度，又尽可能降低了叶轮的整体转动惯量，

　　实测该叶轮的转动惯量仅为1.2×10^-4 kg·m²，相比同尺寸实心轮盘结构降低了22%，可以有效提升增压器的瞬态响应速度，在发动机急加速工况下，增压器起压时间可缩短0.3s左右。实际应用中，该叶轮需配套对应的无叶扩压器与压气机蜗壳使用，叶轮出口与扩压器壁面的间隙控制在0.3-0.5mm之间，间隙过大会导致叶轮出口的气流泄漏量增加，降低压气机效率，间隙过小则容易因为热胀冷缩、轴系振动等问题出现叶轮与扩压器的刮蹭。在材质选择上，该结构适配铸造铝合金ZL105材质，采用低压铸造工艺成型后再对叶片型面进行五轴铣削精加工，可满足最高180℃的连续工作温度要求，如果用于更高增压比的工况，也可替换为钛合金材质，适配更高的工作转速与温度环境。从装配流程来看，该叶轮与涡轮轴装配时需要先将叶轮加热至120℃进行热装，冷却后保证配合面的过盈量在0.02-0.03mm之间，装配完成后需要对整个涡轮转子总成做动平衡校正，动平衡精度需达到G2.5级，避免高速运转时产生过大的振动，损坏轴承与密封件。在日常运维场景中，该叶轮的常见故障包括叶片积尘、叶片异物打损、轮盘疲劳裂纹等，设计时在叶片前缘做了0.5mm的钝化处理，可降低小颗粒异物撞击导致的叶片缺口概率，同时光滑的叶片型面也减少了积尘附着的可能，长期使用后只需对叶轮做定期清洗即可恢复设计性能。
