机夹式喇叭多边形铣削刀盘结构设计

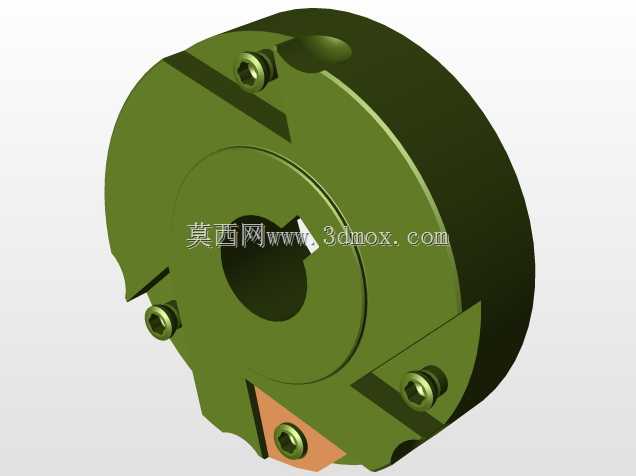

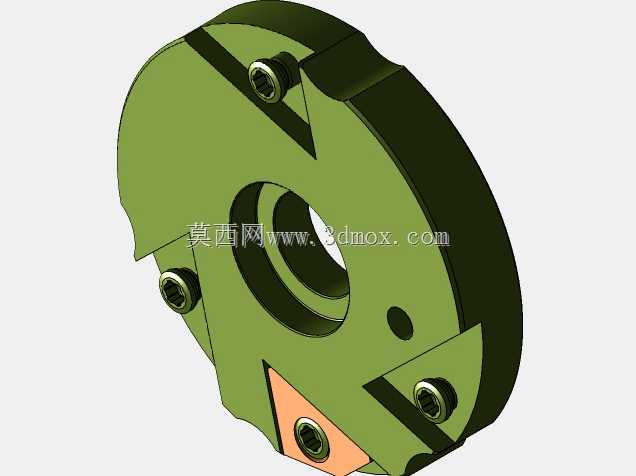

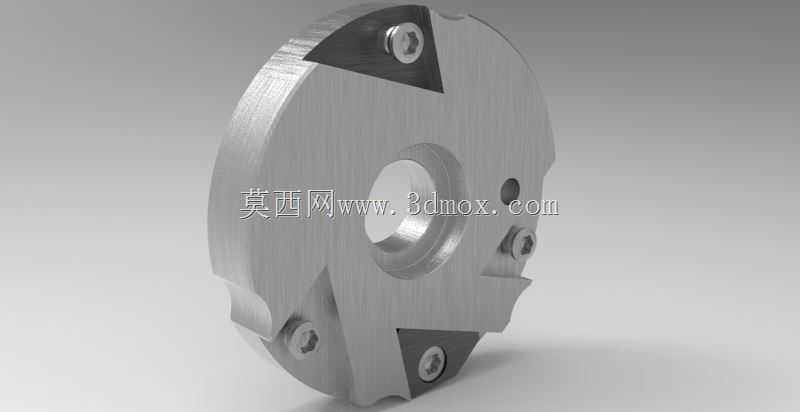

　　这款铣削刀盘主要面向有色金属、非金属板材的多边形轮廓、喇叭形沉腔的一次成型铣削加工场景，常见于通讯腔体加工、电子结构件批量生产、小型精密零件铣削工序中，能够替代多把不同角度的立铣刀、倒角刀完成复合轮廓加工，有效减少工序换刀时间，提升批量加工的一致性。从结构设计逻辑来看，刀盘主体采用高强度合金钢基体，整体为圆盘式结构，中心设置标准安装通孔，可直接适配常规铣床、加工中心的刀柄法兰端面，安装时通过端面键传递扭矩，中心孔的配合公差按照H7级精度设计，保证装夹后刀盘的径向跳动控制在0.02mm以内，避免加工过程中出现振纹。刀盘周向均匀分布四个机夹式刀位，每个刀位通过内六角沉头螺钉压紧硬质合金刀片，刀片安装槽的定位面经过精密磨削，

　　能够保证刀片安装后的轴向、径向位置精度，刀片伸出量可通过调整垫片进行微调，适配不同的切削深度需求。刀盘上额外设置的小直径通孔为动平衡减重孔，在刀盘高速旋转时能够抵消部分偏心质量，提升切削稳定性，最高适配转速可达8000rpm，满足高速铣削的加工要求。刀盘的切削刃分布采用不等分齿距设计，能够有效打破切削过程中的谐振频率，减少加工振颤，尤其在薄壁零件加工时，能够避免零件因振颤出现的变形问题。刀片采用可转位设计，当单个切削刃磨损后，只需松开压紧螺钉转动刀片即可更换新的切削刃，无需重新对刀，大幅降低刀具换型调整的辅助时间。刀盘的外形轮廓做了周向倒角处理，避免刀盘旋转过程中与工件已加工面发生刮擦，同时刀盘的排屑槽采用大角度开放式设计，

　　能够让铣削产生的切屑顺着排屑槽快速排出，避免切屑堆积在切削区造成二次切削，影响已加工面的表面质量。在实际安装使用时，需要注意刀盘与刀柄的贴合面必须清洁无杂物，压紧螺钉需按照对角顺序分次拧紧，避免刀盘装夹偏斜；切削参数选择上，加工铝合金时线速度可控制在300-500m/min，每齿进给量0.1-0.15mm/z，加工工程塑料等非金属材料时可适当提升转速与进给量，保证切削刃的锋利性。这款刀盘的设计重点在于复合角度切削刃的空间位置计算，通过三维建模时对刀片安装角度的精准调校，能够一次性加工出带喇叭口导向的多边形沉孔、台阶轮廓，无需后续倒角工序，在批量零件加工中能够将单工序加工时间缩短40%以上，同时减少刀具库存数量，

　　降低生产现场的刀具管理成本。刀盘基体的热处理硬度控制在HRC42-48，既保证基体足够的刚性支撑刀片，又具备一定的韧性，避免切削冲击下出现基体崩裂的问题，所有压紧螺钉采用12.9级高强度内六角螺钉，保证高速旋转下的压紧可靠性，防止刀片飞出引发安全事故。
