越野车辆管式桁架承载车架结构设计

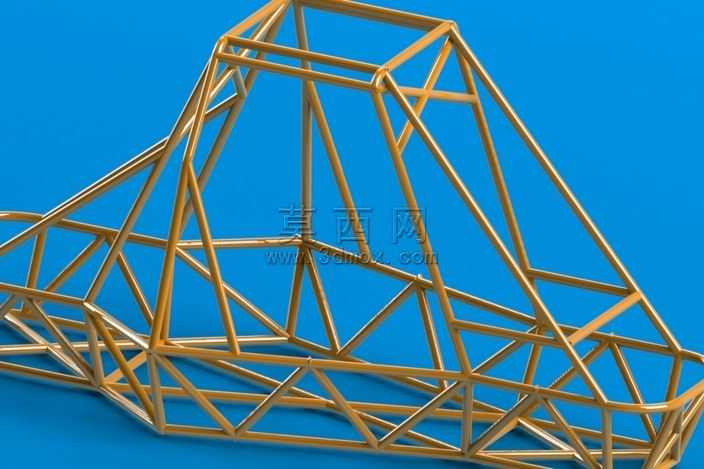

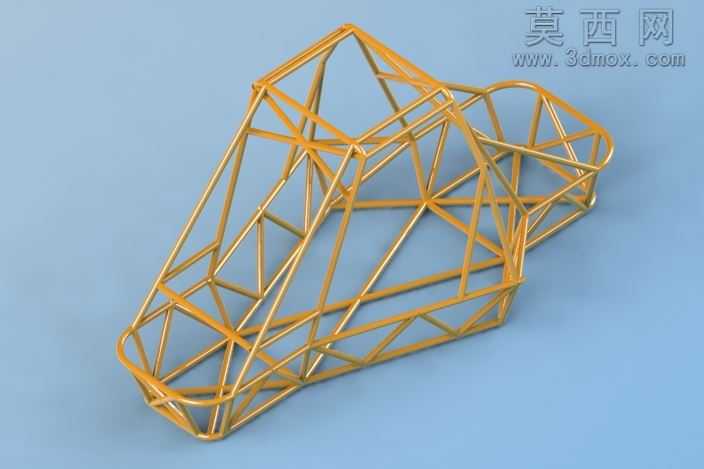

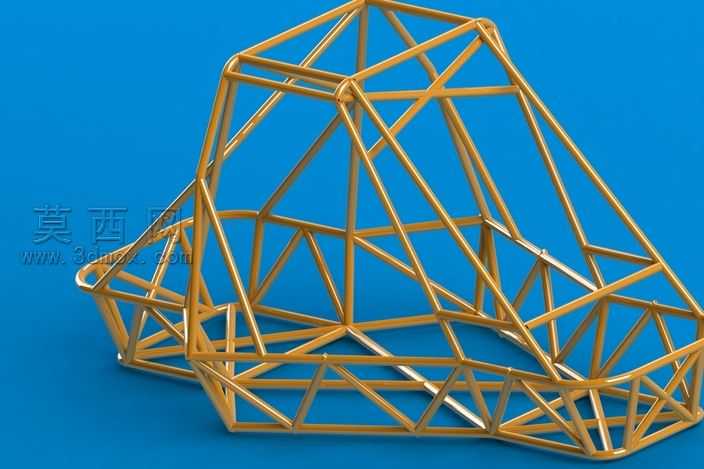

本作品为越野车辆专用的管式桁架承载车架三维模型，建模过程以空间结构力学逻辑为核心设计思路，全程采用三维参数化建模方式完成整体搭建。建模阶段首先确定车架的整体外廓尺寸，匹配越野车型的驾驶舱布局、动力总成安装空间、悬架连接点位的基础坐标，以圆形管材作为基础建模单元，通过三维草绘空间线条搭建整体框架的拓扑路径，所有管材的连接节点均做共线、共面约束，保证每一段管材的轴线精准交汇于节点位置，避免出现结构应力集中的错位连接。建模过程中对管材的弯折位置做了平滑过渡处理，还原真实弯管工艺的成型特征，所有管材交接处采用布尔合并运算模拟焊接连接效果，保证整体框架的结构连续性。材质渲染阶段为车架赋予金属管材材质，调整材质的金属度、粗糙度参数，还原合金钢管的哑光金属质感，搭配纯色背景做基础渲染展示，清晰呈现桁架结构的空间排布逻辑。结构设计上采用空间管桁架结构形式，通过多组三角形稳定结构单元组合搭建，形成兼具高强度与轻量化特性的承载主体：主承载区域沿车架纵向布置贯通主管，承担整车的纵向载荷与冲击载荷；侧向区域布置交叉斜撑管，抵御越野工况下的侧向冲击力与扭转力矩；驾驶舱区域按照防滚架的结构标准做环形加强设计，在乘员舱周边形成闭合的环形承载结构，提升碰撞工况下的生存空间防护能力；底部框架预留动力系统、传动系统、悬架系统的安装接口位置，可适配不同规格的越野车型底盘部件安装。整个模型仅保留核心的框架承载结构，未额外添加固定装置、孔洞等附属细节，聚焦于管式桁架车架本身的结构拓扑设计，清晰展现空间管架结构的力学传递路径，可作为越野车型底盘开发、管架式车架设计的参考模型，用于结构力学仿真分析、改装方案验证等场景，直观呈现管式越野车架的结构设计逻辑与空间布局特点。
