铜电连接器渐进式冲压模具结构设计

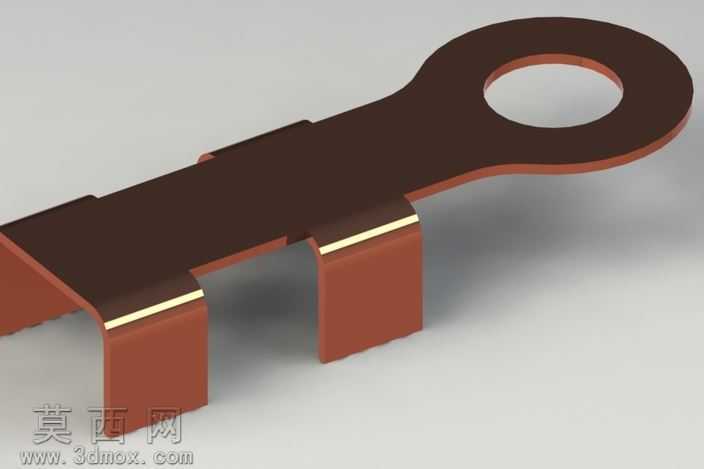

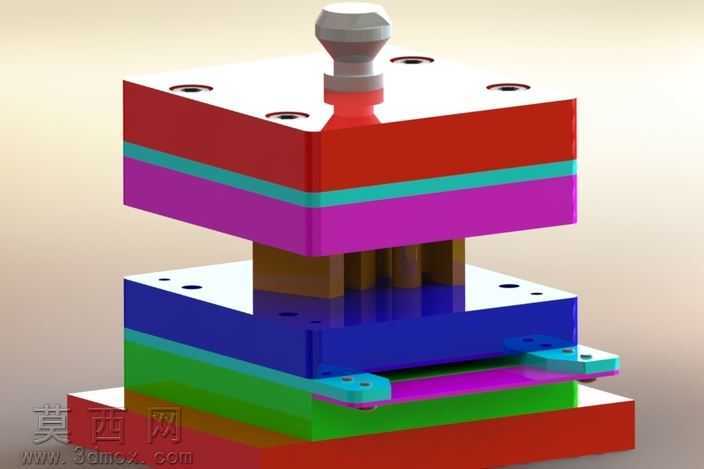

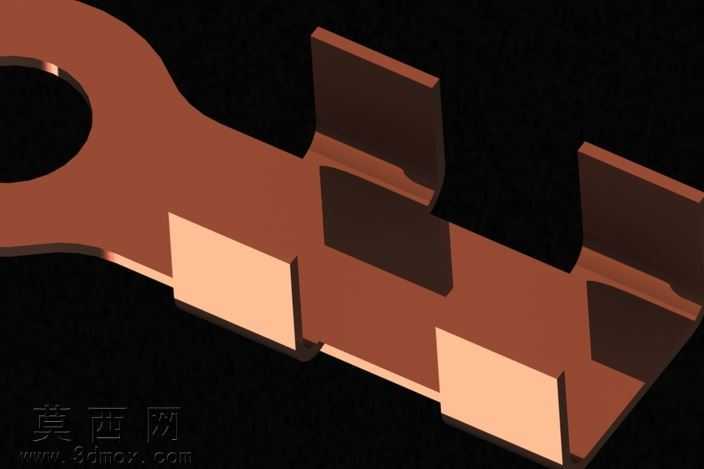

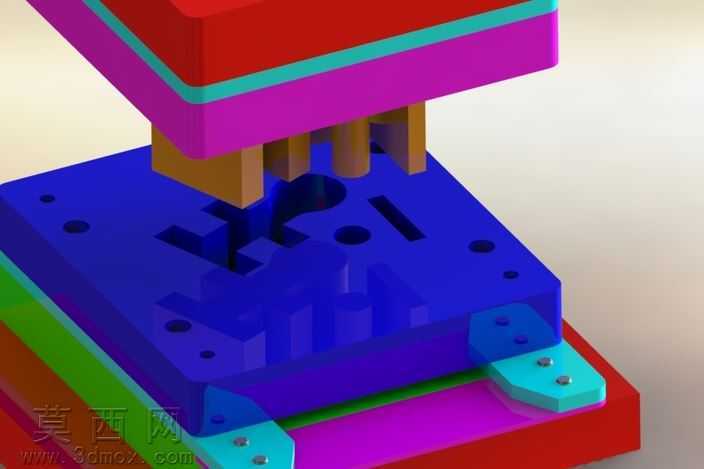

本作品为面向铜电连接器加工的渐进式冲压模具三维设计，整体采用典型的冷冲模上下模分体式架构，建模阶段通过三维软件完成全参数化零件搭建与整机装配，严格遵循冲压模具的设计规范还原各功能部件的配合关系。上模部分以模柄为安装定位基准，依次设置上模座、垫板、凸模固定板、卸料板等层叠结构，各板件通过内六角螺钉完成锁固，定位销保证各部件的同轴度与装配精度，凸模部分根据铜电连接器的冲压工序排布，集成了冲裁、弯曲、成型等多个工位的工作零件，满足连续冲压的工序需求。下模部分对应设置下模座、凹模板、导料板、承料板等结构，搭配双侧导料机构实现铜带料的精准送料定位，导柱导套组件设置于模座四角，为上下模合模提供高精度的滑动导向，避免冲压过程中出现凸凹模错位啃模的问题。渲染阶段对不同功能的板件赋予差异化的高饱和度纯色材质，通过红、紫、蓝、绿等鲜明色彩区分各层模板，既直观展现模具的层叠装配结构，也便于快速识别不同功能的零部件，金属材质的模板添加了适度的反光与粗糙度参数，还原五金模具的金属质感，导柱、螺钉等标准件采用亮面金属材质，与模板材质形成视觉区分。设计思路围绕学校项目的铜电连接器加工需求展开，采用渐进式冲压的工艺方案，将铜连接器的多道冲压工序集成在一套模具上，通过带料连续送进完成全部成型工序，无需多套模具周转，有效提升小型铜电连接件的冲压生产效率，模具的卸料结构采用弹性卸料设计，可在冲压完成后及时箍住带料、卸下箍在凸模上的工件，保证连续冲压的顺畅性，各成型工位的凸凹模间隙根据铜材的冲压特性设置合理参数，兼顾冲裁断面质量与模具使用寿命，整体结构完整，各部件无干涉，可直接用于模具结构教学、工艺方案验证参考。
