拖挂式沥青回收再生作业设备结构

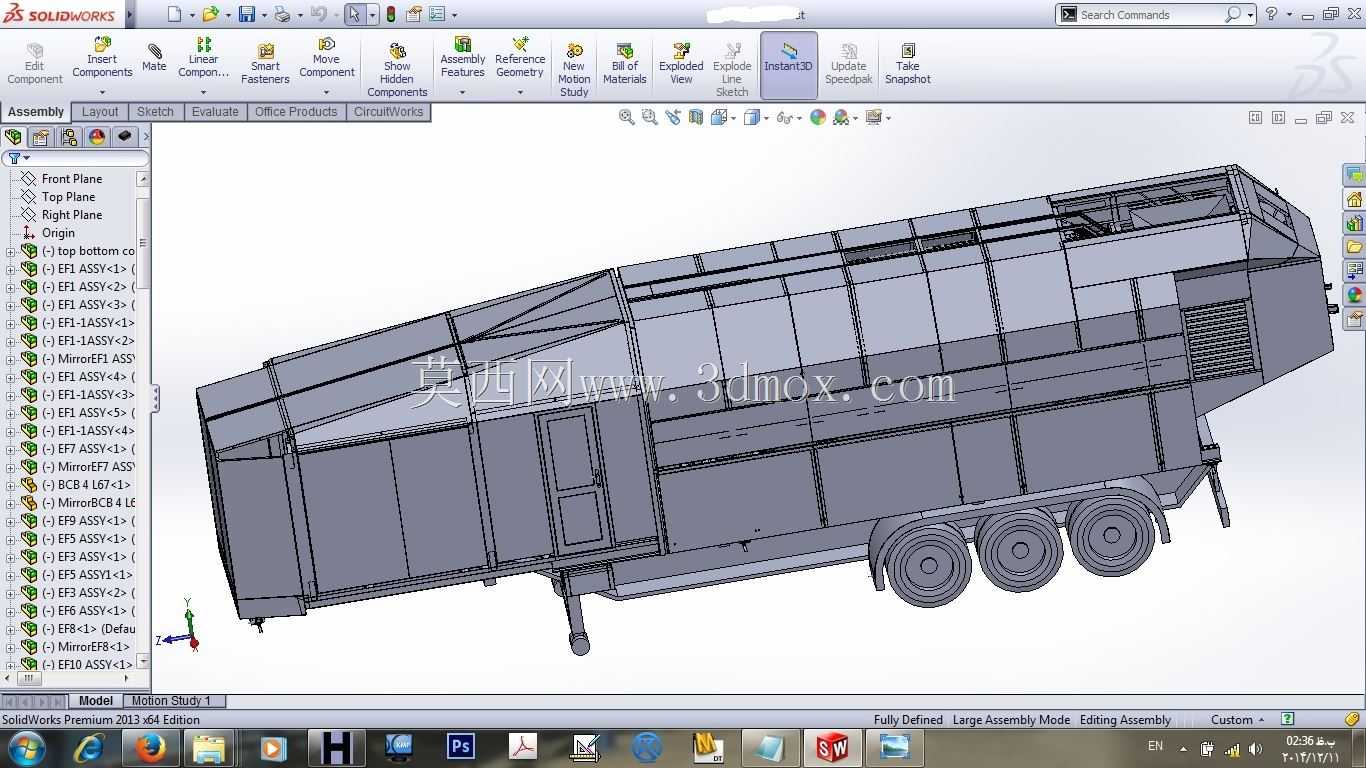

　　这套拖挂式沥青再生作业装备的三维结构，核心服务于公路养护领域的沥青路面翻修场景，在市政道路修补、高速公路面层铣刨料回收再利用、县乡道老旧沥青路面改造作业中，可直接将铣刨回收的废旧沥青混合料进行现场加热、筛分、拌合再生，无需将废料长途运输至固定拌合站，大幅减少路面养护作业的物料周转成本，也能降低废旧沥青废料随意堆放造成的环境影响，尤其适合多点分散、单次作业量中等的路面养护标段使用。从结构设计逻辑来看，整体采用三轴拖挂底盘承载，底盘上方集成全封闭的作业舱体，舱体按照作业流程划分为进料段、加热烘干段、拌合段、成品料暂存段几个功能分区，各分区之间通过密封的物料通道衔接，避免作业过程中沥青烟气、粉尘的无组织逸散。舱体前端做斜切面收窄设计，

　　一方面降低拖挂转场过程中的风阻，另一方面预留出拖挂连接机构与底盘前部支腿的安装空间，支腿采用机械伸缩结构，在设备脱离牵引车停驻作业时，可伸出支撑于地面，分担作业过程中的设备载荷，避免底盘悬架长期受静载出现形变。舱体侧面设置有密封式检修门，门体周边加装耐高温密封胶条，对应内部加热、拌合核心部件的检修位置，日常维护时无需拆解大面积舱板，即可完成易损件更换、内部积料清理作业。底盘的三轴采用等距排布设计，单轴载荷按照满载工况下的总重量分配预留余量，轮胎选用重载工程车辆专用轮胎，适配施工场地临时便道的非铺装路面通行条件，拖挂连接机构采用标准重型牵引销结构，可匹配常见的重型工程牵引车连接尺寸，转场时无需额外改装牵引装置。

　　设计过程中针对作业状态的载荷分布做了重心校核，将重量较大的加热滚筒、拌合锅体布置在底盘三轴的中心承载区域，进料斗、成品出料口分别布置在舱体前后端，避免作业过程中出现重心偏置导致的底盘受力不均，同时在舱体顶部预留了除尘装置、烟气处理装置的安装接口，后期可根据不同地区的环保作业要求，加装对应规格的尾气处理模块，无需改动主体舱体结构。舱体外部的蒙皮采用模块化拼接设计，每块蒙皮通过螺栓与内部型钢骨架连接，蒙皮与骨架之间填充隔热保温层，减少内部加热段的热量向外散失，降低作业过程中的能耗，同时蒙皮表面做防锈防腐处理，适配户外长期作业的日晒雨淋工况。设备的安装边界需要重点考虑作业时的空间预留，停驻作业时除了设备自身的占地尺寸，

　　还需要在进料端预留铣刨料上料机械的作业空间，出料端预留沥青混合料转运车的停靠空间，侧面检修门位置预留至少1.2米的通行维护通道，顶部要避开高压输电线路等高空障碍物，满足设备作业时的安全距离要求。内部的物料输送通道采用倾角设计，依靠物料自重配合刮板输送结构实现不同功能段之间的物料流转，减少额外的动力输送部件，降低设备整体的故障点，加热段的滚筒支撑位置做了减震结构设计，避免滚筒转动时的震动传递到底盘与舱体骨架，延长整体结构的疲劳寿命。在拌合段的位置预留了添加剂、新沥青、新集料的投料接口，可根据再生料的性能要求，按比例添加再生剂、新粘结材料与新集料，让再生后的沥青混合料性能满足路面铺设的指标要求，成品料暂存段做了保温设计，可短时间存储拌合完成的再生沥青料，避免料温下降影响摊铺作业质量。
