履带式移动破碎站三维结构设计

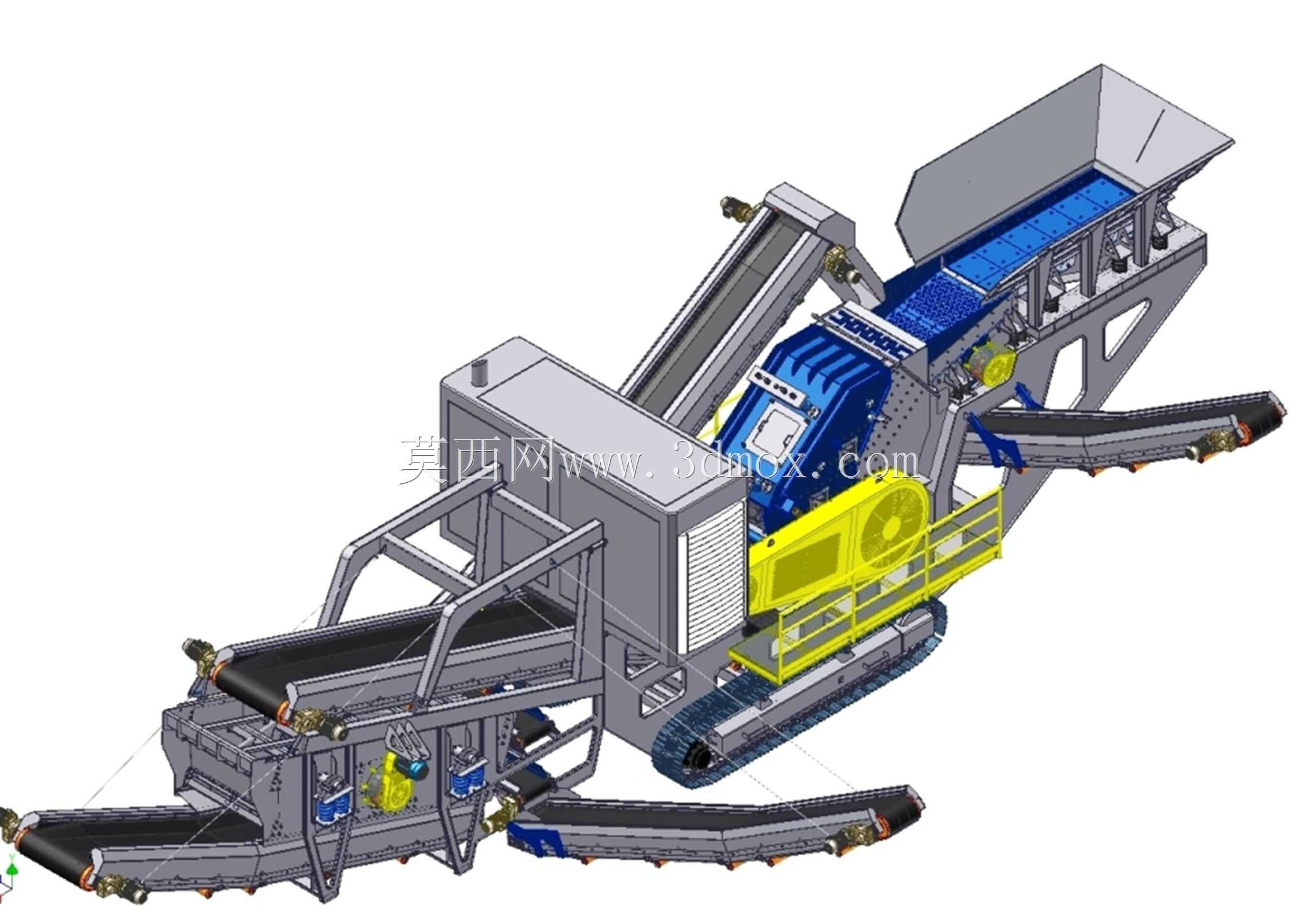

　　这套履带式移动破碎设备的三维结构，完全围绕野外无固定基建的作业场景做适配，不管是矿山露天开采的工作面转场、城市拆迁现场的建筑垃圾就地处理，还是山区道路修建时的石料就地加工，都能省去传统固定破碎线需要做混凝土基础、拆分部件长途运输、现场吊装拼接的繁琐流程。从结构布局来看，整套设备把受料、破碎、筛分、输送多个功能单元集成在同一履带底盘上，各模块的安装边界经过反复校核，作业状态下整机展开不会出现部件干涉，转场时所有外接输送臂可折叠收回到底盘轮廓范围内，满足普通平板拖车的运输宽度要求，狭窄山路也能顺利通行。

　　核心破碎腔采用反击式破碎结构设计，进料端设置了倾斜式振动给料单元，能均匀把物料送入破碎腔，避免大块石料卡堵造成的负载波动；破碎腔周边预留了耐磨衬板的安装更换空间，日常维护时不用拆解主体框架就能完成易损件更换，侧部的检修门开合角度经过模拟，能完全露出转子总成的拆装空间，减少停机维护的时间成本。履带行走部分采用钢制履带板搭配液压驱动马达，接地比压经过计算，能适应松软矿区、拆迁废墟这类不平整地面，不会出现陷车问题，行走速度控制在低速大扭矩区间，短距离转场不用额外拖车牵引，可自行在作业面内移动调整位置。

　　筛分单元布置在破碎腔的出料侧，采用多层筛网结构，能一次性分出不同粒径的成品骨料，筛网采用快装压紧结构，更换不同孔径筛网时不用借助大型吊装工具，单人就能完成操作。三条成品输送臂分别对应不同粒径的出料方向，输送臂的俯仰角度采用液压油缸调节，可根据现场堆料高度或者接料车辆的货箱高度调整出料高度，避免成品物料落料落差过大造成的粉尘飞溅和骨料破损。设备的动力单元采用集成式布置，把发动机、液压泵站、散热系统集中安装在底盘尾部的隔音舱内，舱体预留了足够的通风散热通道，同时做了密封降噪处理，降低作业时的噪音外传，日常检查油位、更换滤芯的操作口都设置在舱体外侧，不用打开整个舱盖就能完成常规保养。

　　建模过程中对所有运动部件做了干涉检查，包括履带行走时的上下支重轮与履带板的配合间隙、输送臂折叠收回时与主机架的安全距离、破碎转子运转时与衬板的间隙范围，所有铰接点的销轴、轴承安装位都预留了润滑通道，方便后期加注润滑脂。整机的重量分布经过重心校核，不管是作业时支腿撑地的状态，还是行走爬坡的状态，重心都落在履带支撑面的中心区域，不会发生侧翻风险。受料斗的侧壁做了加厚耐磨处理，进料口的宽度匹配常见挖掘机、装载机的卸料范围，不用额外做接料辅助设施，现场作业时工程机械可直接往料斗卸料，减少辅助设备的投入。针对建筑垃圾处理场景，破碎腔入口还预留了除铁装置的安装位，可根据作业需求加装磁吸除铁设备，避免钢筋、铁块进入破碎腔造成设备损坏。所有液压管路的走向都做了固定管夹设计，避开运动部件的活动范围，管路接头处预留了拆装空间，后期更换管路时不用拆解周边其他部件。
