VSI雷姆科立式冲击破碎设备结构

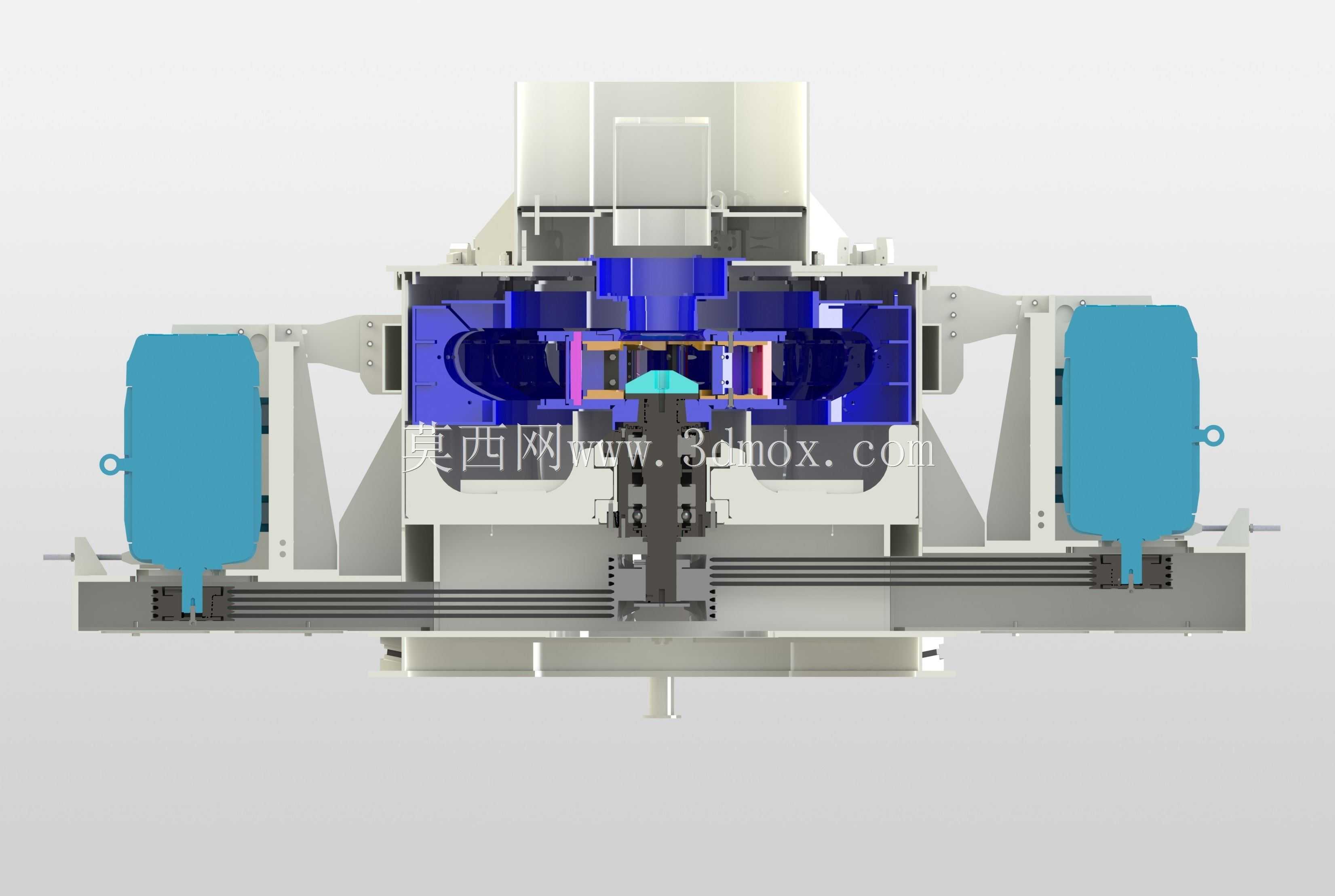

　　该立式冲击破碎设备的三维结构完整呈现了主机腔体、进料分料机构、转子总成、耐磨衬板组件、侧部检修门、机架支撑结构的全部装配关系，可直接用于矿山、建材、砂石骨料生产场景的设备选型参考与结构设计校核。从实际生产应用来看，这类设备主要承担硬质矿石、建筑废料、人工制砂原料的中细碎与整形作业，在砂石骨料生产线、选矿厂磨矿前置破碎段、建筑垃圾资源化处理现场都有广泛部署，相比传统圆锥破碎机，其产出的骨料粒型更优，针片状含量更低，能够满足高等级公路、高层建筑混凝土的骨料级配要求。

　　从结构设计逻辑来看，该设备采用中心进料伴随瀑落进料的双料流设计，顶部的分料锥可将进入腔体的物料分成两股，一股直接落入高速旋转的转子总成被加速抛射，另一股从分料盘四周瀑落下落，与转子抛射出的高速物料在破碎腔内形成多次撞击、摩擦、研磨作用，无需额外添加研磨介质，依靠物料自击实现破碎，大幅降低了耐磨件的损耗速率。腔体内部的周向衬板采用模块化拼接设计，磨损后可单独更换对应区块，无需整体拆卸腔体，大幅缩短现场维护停机时间；两侧的蓝色部件为液压开合的检修侧门，日常更换转子易损件、检查腔体内部磨损情况时，可通过液压驱动直接开启侧门，无需借助大型吊装设备拆卸上腔体，适配矿山现场紧凑的维护作业空间。

　　转子总成采用深腔多流道设计，流道出口处镶嵌有硬质合金耐磨块，可承受物料高速抛射时的持续冲蚀磨损，转子与主轴的连接采用锥面过盈配合加锁紧套的结构，传递扭矩更大，高速运转时无键连接的应力集中问题，运行稳定性更强。设备底部的机架采用箱型焊接结构，预留有地脚螺栓安装孔位，可直接与混凝土基础或钢结构机架连接，安装边界需预留至少1.2倍设备本体宽度的检修空间，侧门开启方向需预留不小于1.5米的操作通道，顶部进料口需与上游给料设备的出料溜槽做软连接，避免给料时的振动传递至主机本体影响轴承使用寿命。

　　设备的润滑系统采用集中稀油润滑设计，主轴上下轴承位均设置有独立的进油与回油通道，可在设备运行时持续带走轴承运转产生的热量，同时带走渗入轴承座的细微粉尘，延长轴承的维护周期。从外形安装尺寸来看，该型号设备的进料口中心与机架底部安装面的高度差适配常规振动给料机的出料高度，无需额外搭建过高的进料平台，设备整体重心落在机架支撑面的几何中心位置，运转时的动平衡载荷更小，基础所需的抗震配重可相应降低，减少现场基建的成本投入。

　　在实际选型适配时，该结构可根据处理物料的硬度调整转子的运转线速度，处理硬质花岗岩、玄武岩时可适当降低转子转速，减少耐磨件损耗；处理石灰石、建筑垃圾等中软硬度物料时可提高转子转速，提升破碎比与成品砂的产出率。腔体内部的物料衬层形成后，可对腔体壳体形成有效保护，避免物料直接冲蚀壳体金属壁面，正常作业工况下，壳体的使用寿命可达十年以上，仅需定期更换流道耐磨块、周向衬板、冲击块等易损件即可维持设备稳定运行。
