矿用重型反击式破碎设备结构设计

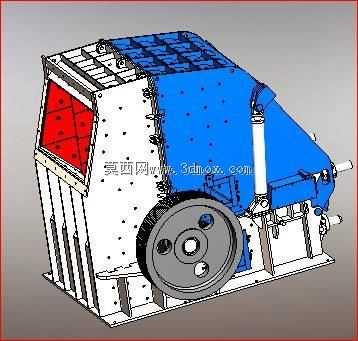

　　在砂石骨料生产、矿山矿石粗碎、建筑固废资源化处理的一线作业场景里，这类冲击式破碎设备始终承担着物料中细碎环节的核心产能输出任务，不同于颚式破碎机的挤压破碎逻辑，该设备依靠高速回转的板锤冲击动能，配合反击板的反复碰撞研磨，能将进料粒度在300-500mm区间的中等硬度物料，直接加工成符合基建用砂级配要求的成品料，出料粒度可通过调整反击板与转子总成的间隙灵活控制，无需额外配置筛分环节就能满足多数商混站的骨料粒径要求。从三维结构的设计逻辑来看，整机采用分体式焊接机架结构，侧壁的加厚筋板沿受力方向垂直布置，可抵消转子高速运转时带动物料冲击产生的交变载荷，避免长期作业时机架焊缝出现疲劳开裂；转子端的带轮采用辐板式结构，

　　既保证了传动扭矩的传递效率，又能降低整机回转部分的惯量，启动时对供电回路的电流冲击更小，同时带轮端配置的配重块经过动平衡校准，满负荷运转时的径向跳动量可控制在0.2mm以内，大幅降低轴承座的额外磨损。设备侧部开设的液压开启检修门，可在更换板锤、调整反击板间隙时直接通过液压支杆撑起，无需借助起重设备就能完成易损件更换作业，相比传统螺栓紧固的侧门结构，日常维护的作业时间能缩短60%以上；进料口上方的链幕结构采用高锰钢材质交错布置，既能防止破碎过程中物料飞溅飞出机壳造成安全隐患，又不会对大块物料的进料过程造成卡阻。从安装边界的尺寸适配来看，整机的地脚螺栓孔采用长圆孔设计，允许安装时存在±10mm的基础施工误差，

　　设备进料口的中心高度匹配常规振动给料机的出料高度，可直接对接现有砂石生产线的给料设备，无需额外改造进料溜槽；机壳下部的排料口宽度可适配不同型号的皮带输送机，落料点的导流板采用可更换的耐磨衬板结构，避免长期冲刷造成机壳本体磨穿。设备的润滑系统采用集中注油设计，所有轴承座的注油口都引出至机壳外侧的同一注油面板，日常巡检时无需靠近运转部件就能完成润滑脂加注，适配矿山现场多粉尘、作业空间紧凑的运维条件；反击板的衬板采用高铬铸铁材质，抗冲击磨损性能是普通锰钢衬板的3倍以上，针对花岗岩、玄武岩这类高硬度物料的破碎作业场景，衬板的更换周期可延长至45天以上，有效降低生产过程中的易损件消耗成本。在设备的腔体设计上，采用了三腔反击的结构布局，

　　第一腔承担大块物料的初级冲击破碎，第二腔完成物料的反复碰撞整形，第三腔对成品料进行最终的研磨整形，加工出的成品料立方体占比能达到90%以上，针片状含量低于10%，完全满足高等级公路、高铁项目的骨料质量要求；机壳内部所有与物料接触的部位都铺设了可更换的耐磨衬板，衬板与机壳之间采用沉头螺栓连接，螺栓头部隐藏在衬板的沉孔内，避免物料直接冲刷螺栓造成连接失效。
