水平式旋转给料阀结构三维设计

　　在粉体气力输送、散料计量投料的工业场景里，这类水平通径的旋转给料阀是衔接上下游料仓与输送管线的核心部件，不少粮食加工、化工粉体配料、锂电正负极材料输送的工段里，都能见到同结构设备的身影。它的核心作用是在维持上下腔压差稳定的前提下，定量连续输送上部料仓落下的粉体、颗粒物料，避免输送管线的风压反窜至料仓导致下料不畅，同时通过转子叶轮的匀速转动，实现稳定的给料量控制，适配不同产能的输送需求。

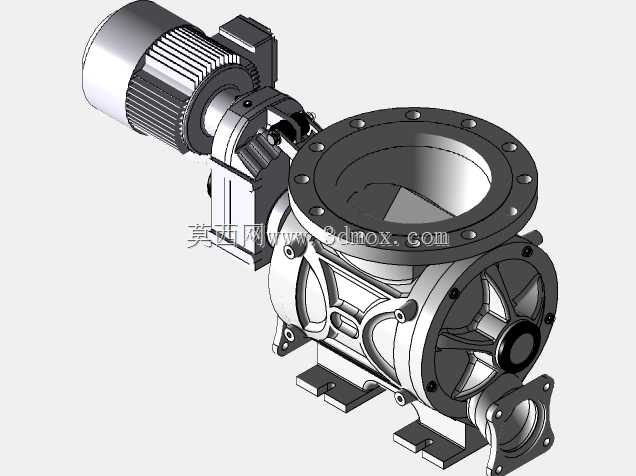

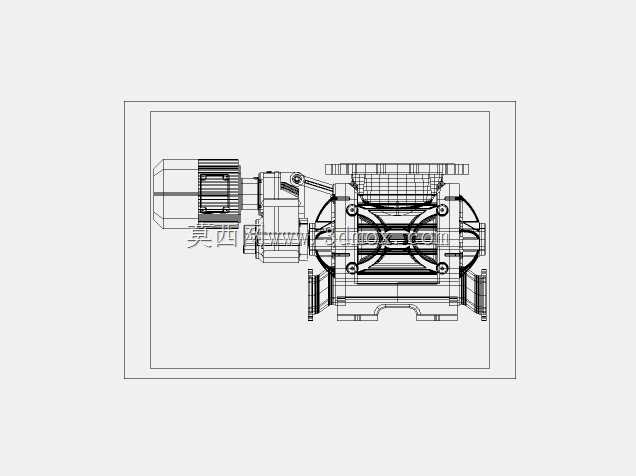

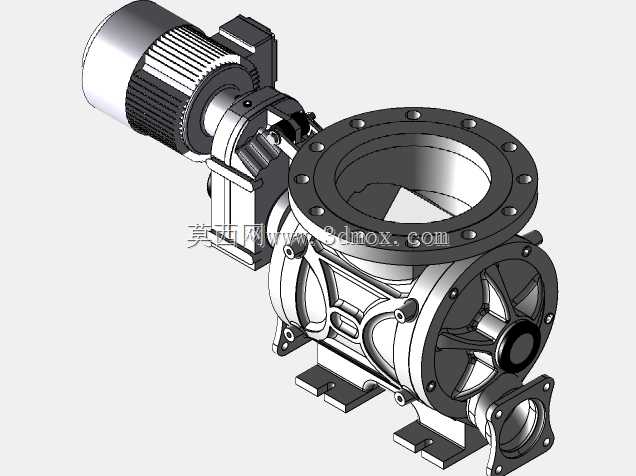

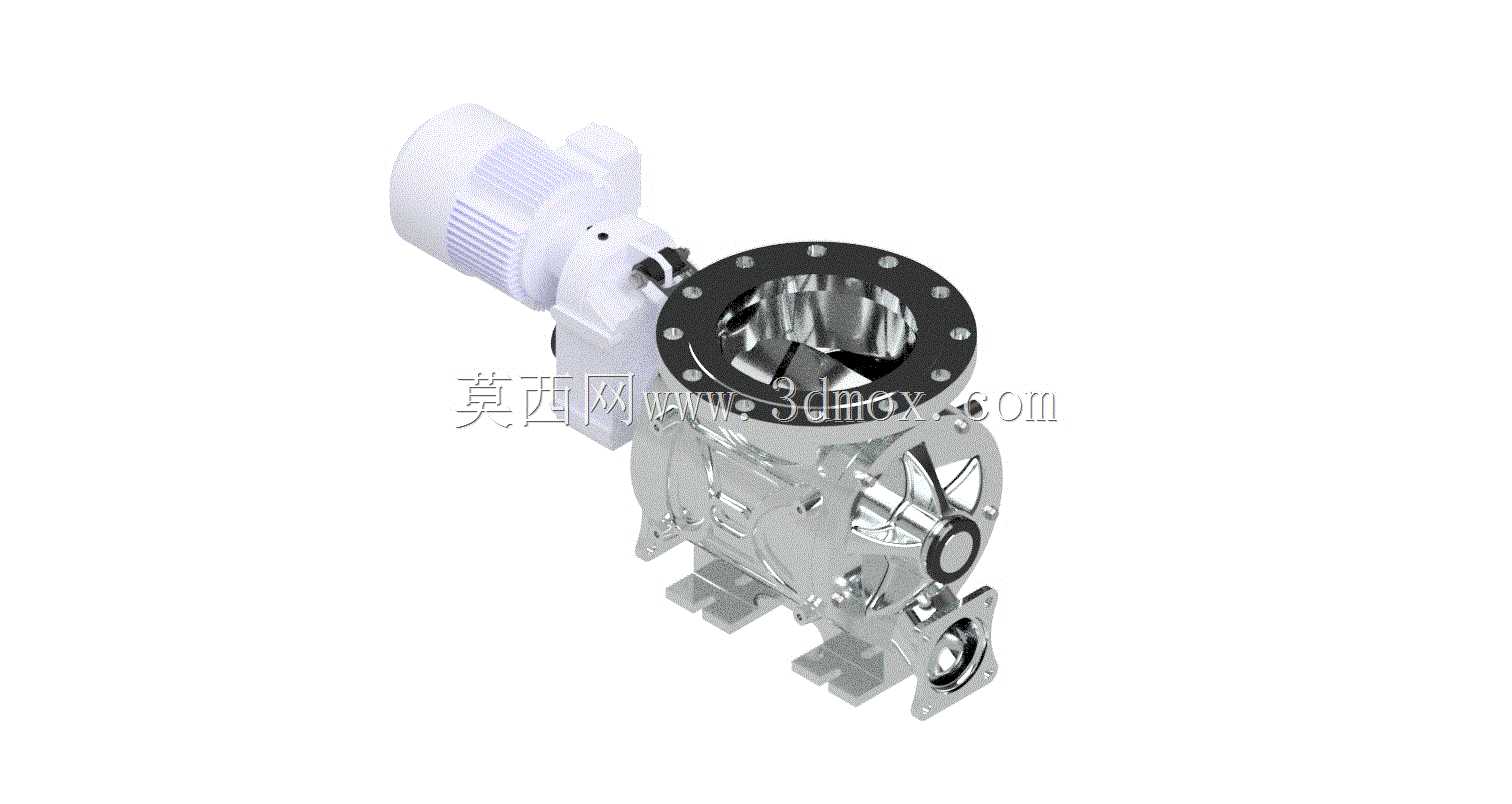

　　从结构设计逻辑来看，这款阀采用侧装驱动端的布局，驱动单元与阀体通过法兰直连，省去了额外的联轴器支架，缩短了整机轴向安装尺寸，对于安装空间局促的车间管线布局十分友好。阀体主通径采用水平走向，上下法兰分别对接来料仓与下方输送设备，法兰螺栓孔采用均布设计，适配国内常规的PN10、PN16压力等级法兰对接标准，安装时无需额外加工过渡连接件。阀体流道做了圆弧过渡处理，没有直角积料死角，能够减少流动性较差的粉体在阀腔内残留，避免长期运行后物料结块卡滞转子的问题。

　　转子部分采用多格叶片式结构，叶片边缘与阀体内壁的间隙控制在0.1-0.2mm区间，既保证转子转动时不会与腔壁发生刮擦，又能尽可能减少间隙漏风，保障锁风效果。驱动端配置的减速电机直接输出低转速大扭矩，适配阀体内物料填充后的负载需求，启动扭矩足够应对满料启动的工况，不会出现卡转堵转的问题。端盖部分采用快拆式螺栓连接，日常维护清理腔道、检查叶片磨损情况时，不需要将整个阀体从管线上拆下，仅需拆开端盖即可完成作业，大幅降低现场运维的工作量。

　　从安装边界来看，这款阀的进出口法兰同轴度公差控制在0.05mm以内，现场对接管线时不会出现错位憋劲的情况，阀体底部预留了安装支脚的固定孔位，可以直接固定在设备支架或者平台钢梁上，不需要额外制作安装托架。驱动端的接线盒位置预留了足够的接线操作空间，现场布线时不需要调整阀体安装角度就能完成接线作业。考虑到部分工况下物料存在温变特性，阀体侧壁还预留了透气塞安装位，可根据实际需求配置排气结构，避免叶轮格腔带压导致的下料不畅问题。

　　在实际选型适配过程中，这类水平旋转阀常被用于正压稀相输送、负压吸料的系统中，相比垂直安装的同类型阀，它的进料口受料面积更大，对于堆积密度较大、流动性一般的物料，进料填充率更高，给料稳定性更好。设计时针对叶片边缘做了可更换的密封条结构，当长期运行出现磨损导致间隙变大、锁风效果下降时，仅需更换叶片边缘的密封条即可恢复性能，不需要整体更换转子，降低了备件成本。阀体的轴承座采用外置式设计，与阀腔之间设置了多重密封结构，避免粉体物料渗入轴承导致轴承磨损抱死，延长了轴承的使用寿命，同时外置轴承的润滑维护也更加方便，不需要拆开阀体就能完成注脂保养。

　　建模过程中对所有配合面都做了公差匹配，转子与腔体的转动配合、端盖与阀体的密封配合、法兰连接的止口定位都按照实际加工装配要求做了对应约束，模型可直接用于装配干涉检查、安装布局模拟，也能作为同类型阀产品改型设计的基础参考，针对不同通径、不同输送产能的需求，可通过调整转子直径、叶片数量、驱动转速来快速衍生适配不同工况的型号。
